Олег Николаевич, в названии темы речь о пыльце, значит без пчёл тут не обошлось) Я так витое кольцо делал из красной и белой проволоки. А иногда свариваю тонкую таким образом, когда срочно нужна проволока потолще.
А вас, несчастные потомки, накроют соцсетей обломки.
(Эльген 24.03.2019 20:48:00)а как это - "приплавить"?
А подцепить партинку из чистоты титановой удочкой-подавалочкой, расплавить на весу до корнера, перегреть корнер отпуза и приплавить его к основе. Основу подогреть, конечно, до кондиции. Если серебро, то погорячее, потому что теплопроводное... золото - похолоднее, а нержавейку можно вообще почти не греть - все равно придерет, как мама нигарюй.

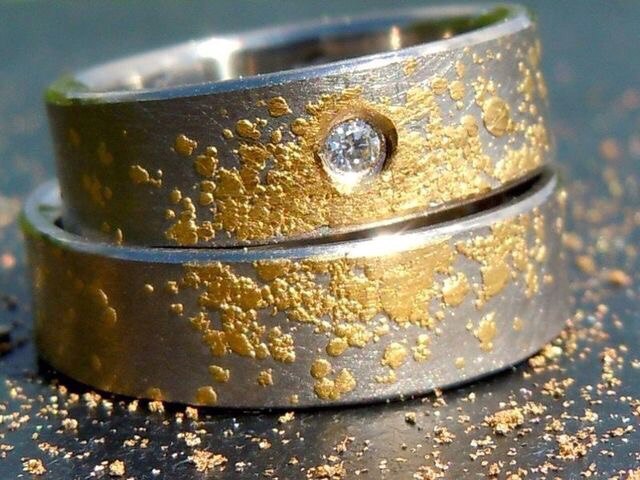

bazzl, Таким образом крапана наплавляю, и всякие дефекты заплавляю но там капли стремятся к правильному кругу, а у ней они безформенные.. Такое чувство как стружки насыпали и она чуть приплавилась, и в этом красота .. В Божественной беЗпорядоности..вернее в особом порядк е) ) Что все разное... Мне кажется при помощи оксида меди паяли.. Чонить, типа стружки из под ножовки по металлу и напильника драчевого... https://youtu.be/upLOVyTsvaI
(Эльген 24.03.2019 20:48:00) Один вопрос: а как это - "приплавить"?

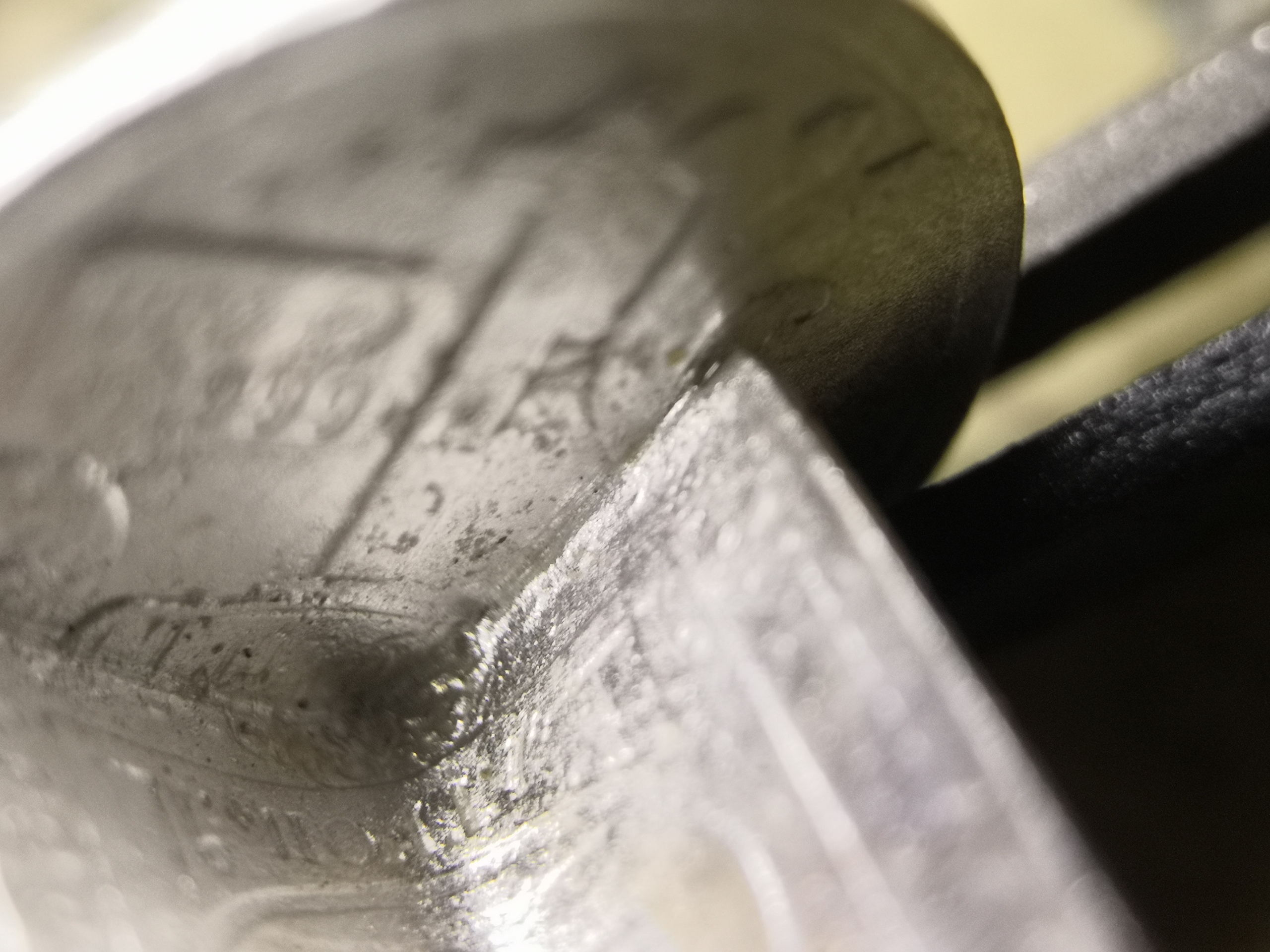

https://pp.userapi.com/c845121/v845121764/1697eb/mPkHo13n0pc.jpg Вот таким образом спаяны пробники.. Оксидом меди, можно ацетатом, можно гидрооксидом, но суть в том что все они при нагреве переходят в чёрный оксид меди, и он восстанавливать до меди даёт эвтектику на точке контакта.. И приплавляет детали... И хризоколла и малахит и всякая такая штука.. Но смысл в меди..
(Сергей Вальтман 25.03.2019 06:38:56) bazzl, Таким образом крапана наплавляю, и всякие дефекты заплавляю но там капли стремятся к правильному кругу, а у ней они безформенные..
Потому и предложил в #9 ""щелбаном" эту каплю сбивать, может тогда она разбрызгается
Сергей Вальтман, Скорее всего ты прав. Использование золотого электрода в импульсной сварке дает совершенно другой результат, можно было бы предположить вариант с гальваникой, сначала нарастить слой желтого золота, потом брызнуть лаком и снять все что не покрыто, но там был бы другой вид. Вариант вплавления стружки в восковку тоже отметается, желтое наложено на предварительно подготовленную поверхность. Есть вариант - сварка сопротивлением, но мне он не доступен для проверки.
(korobtsov-alex 25.03.2019 10:17:55) Сергей Вальтман, Скорее всего ты прав.
Оспорю.Во первых серебро 925 пробы и золото 900. Как расплавить с хризоколой золото в плюшки-капли? Если и прихватятся в месте контакта, то так и останутся такой формы как и были изначально-стружкой. Я пока самое вероятное вижу это как Илья сказал-припой.Лично варил припои 750 пробы с кадмием, которые паяли только один раз.То есть с первого раза партинка растекается, а при повторном нагреве ее не "сдвинешь", все, кадмий из сплава выгорел, температура плавления сплава повысились ( проба кстати поднялась).Так что вариант с припоем самый простой и результат схожий с картинкой будет. И "припой" это условно, это не некомильфо, это можно так сказать специальный сплав золота, для определенных действий. Мог бы еще плюс Илье поставить, плюсанул бы

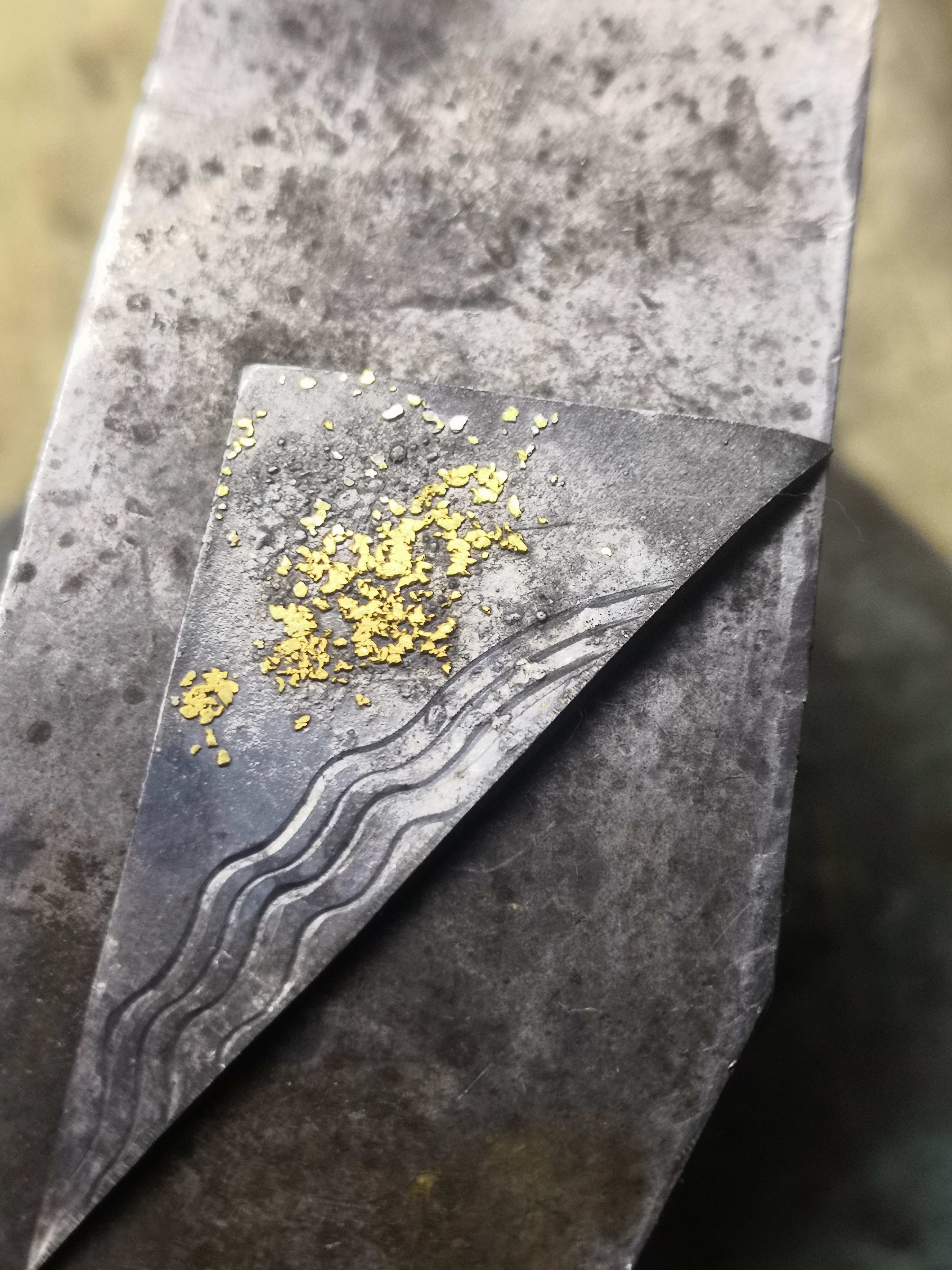

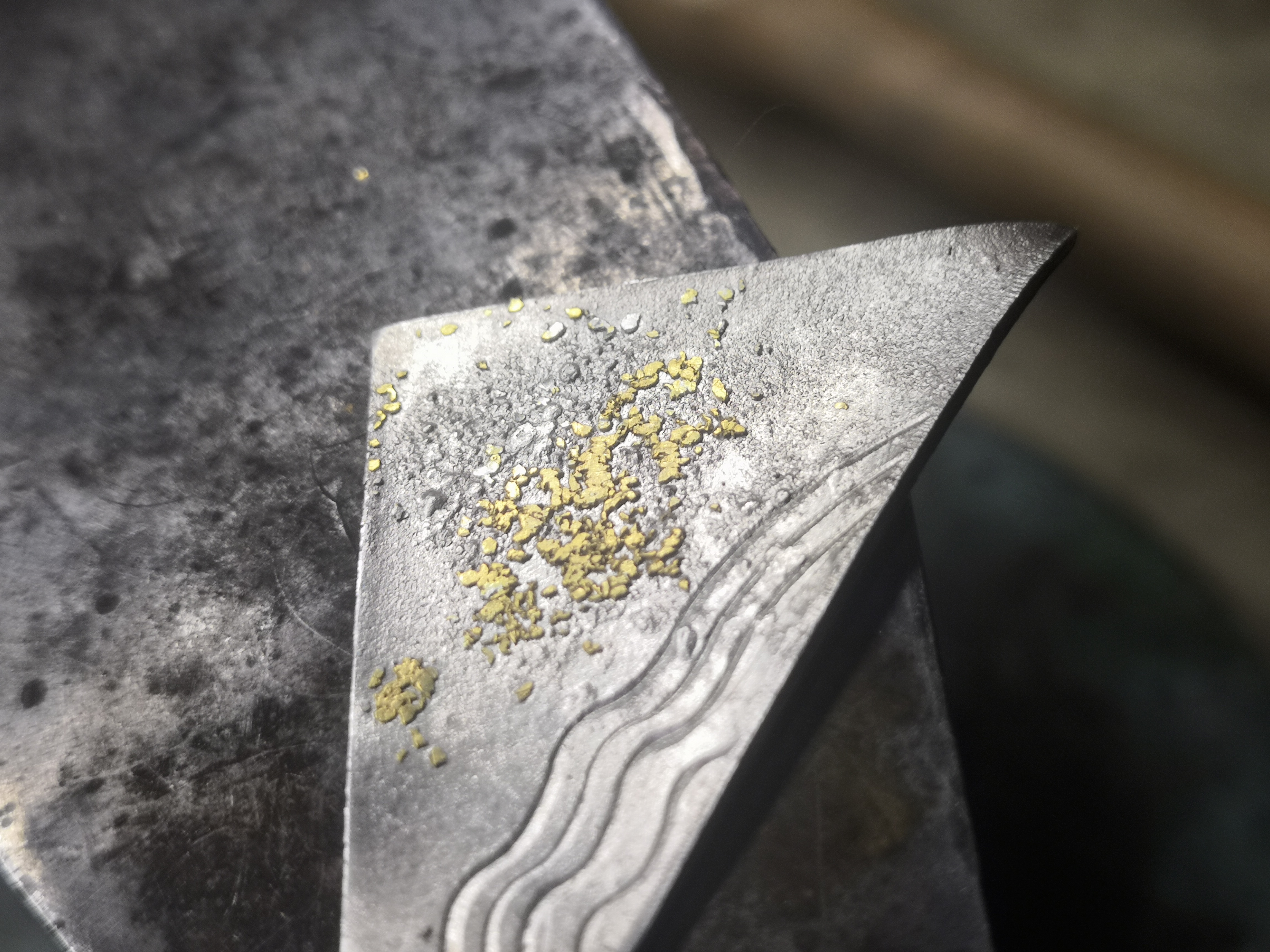

https://transfiles.ru/s1ydl А если так? На скорую руку, 925 серебро и коронки зубные напилены, лучше конечно 900 с только медью, по понятным причинам, но за неимением кухарки и дворник сойдёт))
Если 925 серебро медь, и 900 золото медь, там ваще влегкую это плевое дело, греем до покрытия серебра чёрной коркой оксида и стружку золота, все что ниже 950 чернеет, потом флюс и восстановительное пламя, кстати если в печке с атмосферой восстановилтельное, то ваще шикарно можно делать... Ещё почернить хорошо, как на 2 фото,.. На чёрном жёлтое хорошо горит Никаких припоев, стружка и молоток... Эвтектика серебро медь плавится 779град..вполне сносно
(alex xxx 25.03.2019 10:28:19)Если и прихватятся в месте контакта, то так и останутся такой формы как и были изначально-стружкой.
На фото золото как бы пристукнуто молоточком. Так что форма припаянных плюшек как раз соответствует описанной Сергеем технологии, припаяли, постучали, подравняли на шкурке.
Очень похоже на оригинал.Почему то изначально было ошущение что у ТС на фото плюшечки подплавлены.Может если взять как у Сергея и еще через какую галтовку пропустить.....
Если соблюдать ТБ строго я такое бы сделал амальгамой. Нанёс, обстучал, прогрел... При наличии тяги и (в идеале) вакуумной камеры для вторичного сбора и использования ртути вполне. Негры в Африке и без всего обходятся со шлиховым золотом, но и мрут как мухи .
