Здравствуйте, раньше лил только серебр и золото, сейчас начал лить латунь и появились проблемы, ужасные непроливы. Работаю на INDUTHERM 450 V.
Температура цилиндров 620, латуни пробовал начинает плавится начиная от 1000, при 930, как пишут в паспорте нет никаких движений. Ставил температуру заливки до 1080 - не проливается и на толстых и на тонких изделиях. Из параметров машины ставлю melting pressure- 0; casting pressure - 0; flask pressure - (-1).
Заранее всем спасибо за мнения.

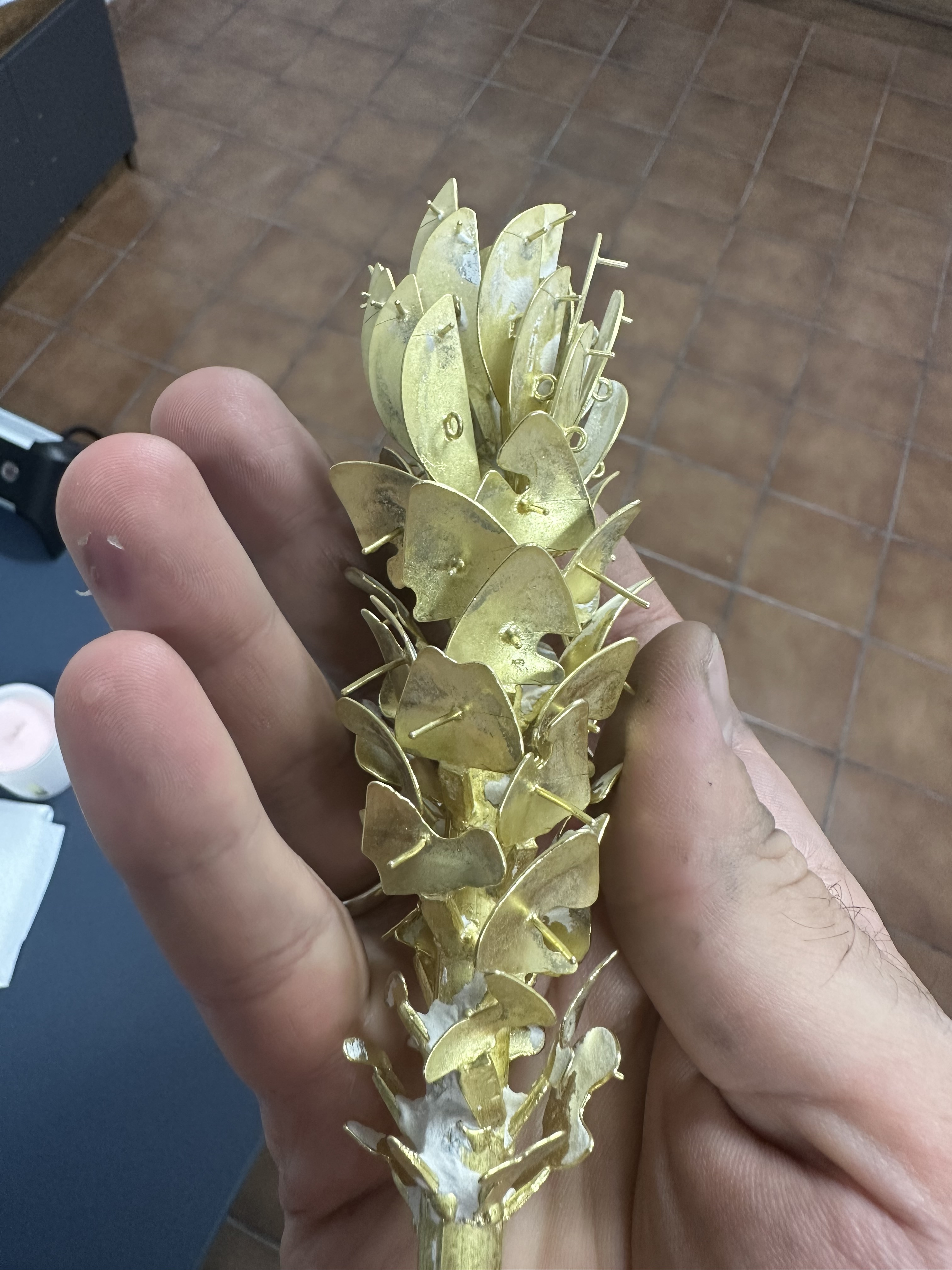

Не пролились пины на серёжках и сами серьги тоже не пролились. Это один из примеров , но толстые изделия тоже не проливаются.

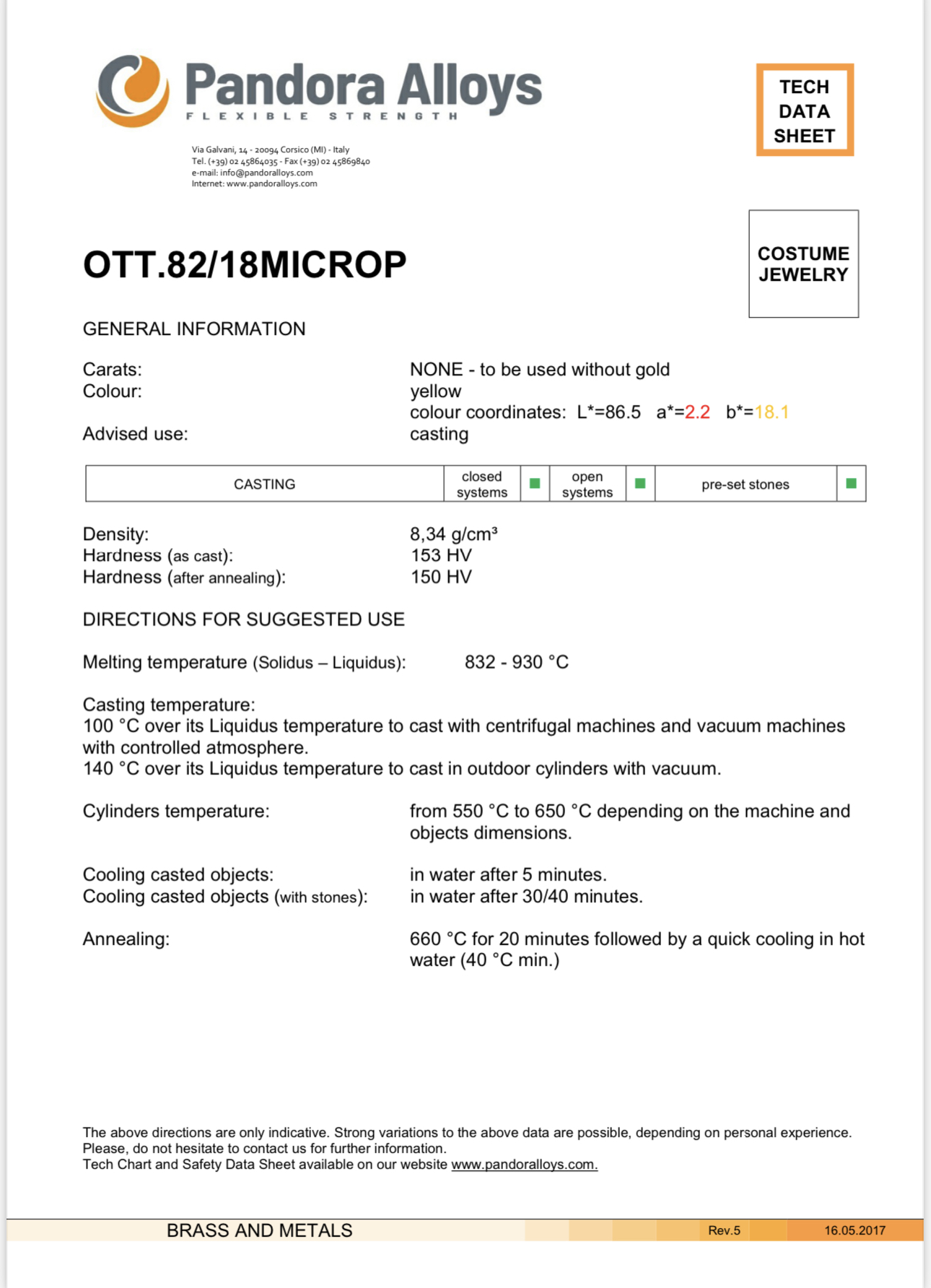

Здесь оставлю паспорт на латунь

Термопара тигельная/штоковая может в мгновение кончиться. И начинает врать на ~100°.

BALOO,
Думаю всё-таки вряд ли, потому что по литью серебра и золота вижу, что работает корректно

мне кажется латунь немного сложнее ,перегрев и цинк начинает выгорать  от того и не проливы.. не успевает выходить

Бакстер,
Согласен, латунь сложнее.. вот ищу выход и температурный режим , а точнее температуру литья ..

попробуйте бронзу она хоть не выделяет особо  .

Бакстер,
Я бы с удовольствием, но заказы на латунь …

вы перегреваете её она и  дымит.

Бакстер,
Попробовать 1030 , то есть на 100 больше, чем температура плавления ?
Я думал, что непролив- недогрев ..

Alex,
Возьми эту латунь, и все должно получится и тонкое и толстое.
Попробуйте пины не наружу, а внутрь сориентировать к стояку.

Леонид,
Здравствуйте, я живу в Испании и к сожалению не смогу купить её..

Alex,
Из Испании всяко разно можно дотянуться до Италии.

да сами сплавите
Cu 94%,Zn 4%, Si2%   отдельно везде можно купить металлы

Бакстер,
То есть Вы считаете, что проблема в латуни? Я пробовал 4 разных производителя и все-таки подозреваю, что дело не в ней )

я считаю перегрев и не хватает массы продавить тонкую часть.  это только моё видение ,подождите спецов. низ продавился дальше пошли газы и вакуум не успевает их высосать через формомассу  .

В инструкции всё написано так-то.. 140° сверх ликвидуса,
1070 получается. VC450 шустрый парень, как только расплавил до зеркала, сразу лей, не передерживай, иначе цинк весь улетит и недоливы будут и плавильную камеру чистить замучаешься..

BALOO,
Вот лил и на 1060 и на 1070 и на 1080.. может быть правда передерживаю. Завтра попробую, цилиндры стоят в печи.
Спасибо

А параметры машины никого не смутили?

Alex, судя по всему вы льете без давления - вот и не проливается. Оставляйте flask pressure -1, Melting pressure - 0 или даже 0,2 (при небольшом давлении латунь будет меньше дымить), а Casting pressure поднимайте до значения 1,5.
Washing while heating - установите значение 0001
Casting pressure start 0,8s-1,2s
И для лучшего результата поставьте значение Pre cast vacuum - 10s



Температура опоки на мой взгляд высоковата 500-550 все должно проливаться. Температуру метала ставьте в пределах 1030-1080.

Alex,
Ага. вот еще: Melting time увеличьте. Если у вас термопара в стенке тигля - ставьте примерно 30-40s (для навески 200-300гр металла).
