Привет ребята.
В процессе изготовления восковых моделей, часто приходилось иметь дело с мелкими дефектами(пузырьки, сколы,
трещины, включения) либо собственными ошибками допущенными при создании управляющей программы(неверно распределенными
поддержками в заготовке и неверно выбранной стратегии обработки).
Да, с опытом количество ошибок уменьшается, но все-же иногда случаются, так-же, как и необходимость делать сборную модель.
Поделюсь как для себя удалось решить данную проблему.
Задача была сделать удобный мини-термошпатель с максимально тонким жалом, чтоб расстояние от хвата пальцев до кончика нити накала было как можно меньше.
Первый образец (к сожалению фото не осталось) был на основе обычной пластиковой шариковой ручки, на кончике которой был закреплен срезанный корпус металлостеклянного транзистора кп307.
Изолированные стеклом ножки транзистора показались привлекательными для закрепления на них нихромовой нити, (диаметр транзистора всего 4.6 мм)
с внутренней же части транзистора был убран кристалл и подпаяны мгтф провода небольшого сечения.
Какое-то время такая сборка устраивала, но пластиковый корпус ручки понемногу плавился, и после начались разные эксперименты с разными корпусами.
В итоге был найден алюминиевый корпус, сделана перфорация кончика чтоб не допускать нагрев рукоятки, изготовлен керамический стержень в который установлена нить накала.
Далее последовали мелкие доработки для более удобного использования, в их числе самодельный тонкий провод, и  подставку чтоб ручка не ерзала.

Что из этого вышло:


https://www.youtube.com/watch?v=kF5lCp02-lE&t=2s&ab_channel=SintekPlus
Видео почему-то не отображается..

Посмотрел ваше видео.
Хорошая штука, но я использую готовый китайский термо шпатель.
С регулятором температуры.
Меня он вполне устраивает.

Да, годная штукенция!
Ранее приходилось работать паяльником от паяльной станции с обточенным кончиком в виде шарика, в таком случае капля воска не стремилась подниматься выше по жалу из-за поверхностного натяжения. И в общем для меня этот вариант был хорошо, так-как на паяльной станции можно было очень плавно и точно настроить температуру, а бонусом тут-же использовался термофен для спаивания между собой восковых цилиндров разного диаметра, в моем случае(поворотная ось станка на цанговом патроне Er 40) это было очень удобно при фрезеровке печаток и перстней.
Минусом было расстояние от хвата до кончика, совсем мелкие кастики и крапана не удавалось паять из-за плохого контроля.
Позднее экспериментируя с регулировкой температуры, выяснилось что простые шим регуляторы типа "zs-x4b" "plc 15a" и подобные, - либо выдают начальный ток выше чем требовалось (по причине высокого минимального входного напряжения), либо уходят в перегрев. Ну и спустя время и это решилось, контроллером с возможностью более тонкой настройки под свои нужды.
Так-же было немного извращений использовать в качестве регулировки накала - блок питания от тату машин, но там не хватало мощности, хотя внешний вид очень даже эстетичный получился бы.

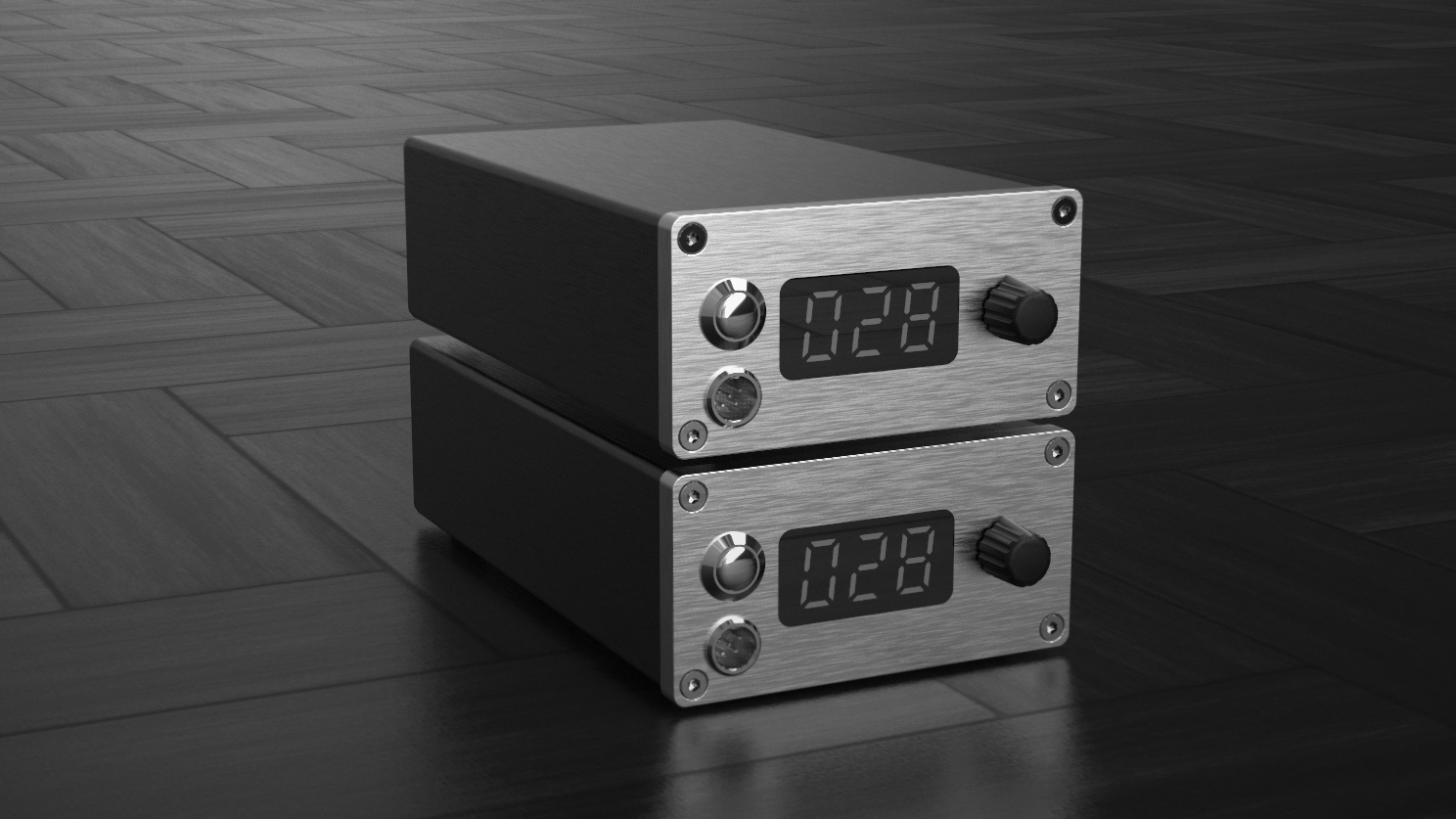

Ну и все привело к тому что был использован готовый корпус типа  "BZ0905"

Это ваше творение от 5т.р. стоит? в ВК рекламу видел.
Эстетично конешно..  но паяльничек по бюджетней будет! Сам пользую подобный как у когда крапаночки подлечить-наматываю тонкую серебряную проволочку!

А я заказал такой у Дмитрия. Придёт, поработаю, хвалиться здесь буду.

Юра, хвались.
Посмотрим.
Я в тупую намотал проволочку серебро 0.3 на китайский паяльник. Заострил напильником. И ........ ваяю воск. Может конечно и не профно, но мне нравится.
Пока.
Олег.
ЗЫ. И тема была. Большая и очень _правильная_. На мой взгляд.

Ancle Fedor,
У меня есть стоматологический термошпатель, правда с одним сменным элементом. Есть выжигатель по дереву Этюд, с намотанной на жало серебрянной проволокой и диммером. Но вот смотрю в роликах, как Дима свои модельки собирает и прямо понял.... ХОЧУ... Хочу такой инструмент.

Вот с этого, дорогой товарищ и надо начинать... или заканчивать.
Юра Иванович, я как всегда шуткую.
-----------
Видно когда не всё так хорошо... тогда и улыбаются чаще.

Пока.
Олег.
ЗЫ. А особенно когда хреново. Не суть.

Получил паяльничек. Немного попробовал... Ну что сказать? Очень, очень удобный инструментик. Прямо в кайф.  И ёлки собирать и поры в воске залеплять. А ещё, крапана наращивать... Это вообще супер. Восковки, с восковокнет, частенько с отломанными крапанами приходят. А с этим паяльничком, пол минуты и новый крапан. Даже очень тоненький.

ремесленник,
Рекомендуешь?

Vadim_Jeweller,
Ну в принципе да. Если цена устраивает. Понимаю, что можно работать и на более дешёвой самоделке. Но за удобство нужно платить. Тем более сделано всё очень добротно.

как по краю изделия наносится равномерная дорожка из выпуклостей

Если речь о шпателе с нитью накала, то нужно соблюсти пару пунктов, это
1) Не высокая температура(чем ниже температура, тем тоньше и проще идет наращивание/наплавка)
2) Что касается техники, мне к примеру удобно наплавлять и пропаивать прерывистой линией, а на финише сгладить неровности непрерывно проведя шпателем по полученной наплавке. Пример на видео по ссылке https://youtu.be/Ca9pec1tMvE

Все привет. Накопилось немного работ, на целую минуту видео)

https://youtu.be/QTLjPAOACnQ

А можно подробнее про схему блока питания? И  какой диапазон тока и напряжения при такой короткой спирали?

vks,

Приветствую.


Любой низковольтный регулируемый блок питания не менее 5 Ампер. Или через понижающий dc-dc преобразователь 5А.Диапазон рабочего напряжения накала 0.2-0.7 вольта. Сила тока 0.4-1.0 Ампер
Измерения с учетом длины провода в 100см, сечение сейчас точно не скажу, около 0.07кв/мм

dimiti 11, спасибо.
На такое маленькое напряжение и диапазон не всякий подойдет. Пробовал я готовый, а он как на кз отреагировал и сгорел.

Красивый проект !

Sol,
Спасибо, 2 года старался)

Кое что из восковой текучки.
