Развернуть ⇓

...и вытяжку, а лучше- вытяжной шкаф. Или травить на улице.

Виктор T.,
...и вытяжку, а лучше- вытяжной шкаф. Или травить на улице.
Конечно, под вытяжкой. Я поэтому и спрашиваю, есть ли безкислотные составы? Цитировать википедию я и сам могу неплохо.

Андрей Гайдак,
где цитата?


Да, можете произвести механическую обработку в вакууме. Тогда можно не травить.

Неужели современные производства тоже нюхают это г...? Спрошу химаналитика.

Андрей Гайдак,
более того- даже детей делают по старинке.

Это смотря что называть современным производством



Ох уж эти мне химаналитики.

Дети, - это старинные технологии. Ремесло. Винтаж. Антика.

А вот работа с  титаном, - это технологии современные, наряду с полимерами, углеволокном и т.п. ботвой.

Olaf,
это учитывая традиционные ценности. Сейчас иные ветры дуют в промежн... промеж извилин. Как быть, если человек чувствует, что гендерно он верблюд. А дети нужны...

эй философы.. старайтесь придерживаться темы заявленной автором

Sol,
Яволь, геноссе.

Кстати, Андрей, как ваши успехи в удалении плёнки?

Olaf,
Не знаю, как современная метода относительно детей, но с титаном аналитик подтвердил - безкислотной альтернативы ему не известно. Дядька серьезный, не современный 9-месячный, послевузовский. Или плавиковка или механический способ

как показывает практика - после мех. обработки  легко добиться такого же цвета как и после плавиковки, например зеленого, а мех. обработка открывает нам  большой разнообразный путь.. это и пескоструй и алмазка и штихель и ещё много чего ))

Sol,
Я пытаюсь получить ровный малиновый цвет выдерживая в муфеле при 600 град. и электроанодированием. Результат одинаково средненький. Хочется лучше.
Да, после механической обработки. Может быть, поверхность нужно шлифовать по-другому? Я делаю как учили - наждачка на увеличение номера, алмаз, штихель. После штихеля получается самый ровный цвет.

Может дело в промывке или большому по времени перерыву между процессами?

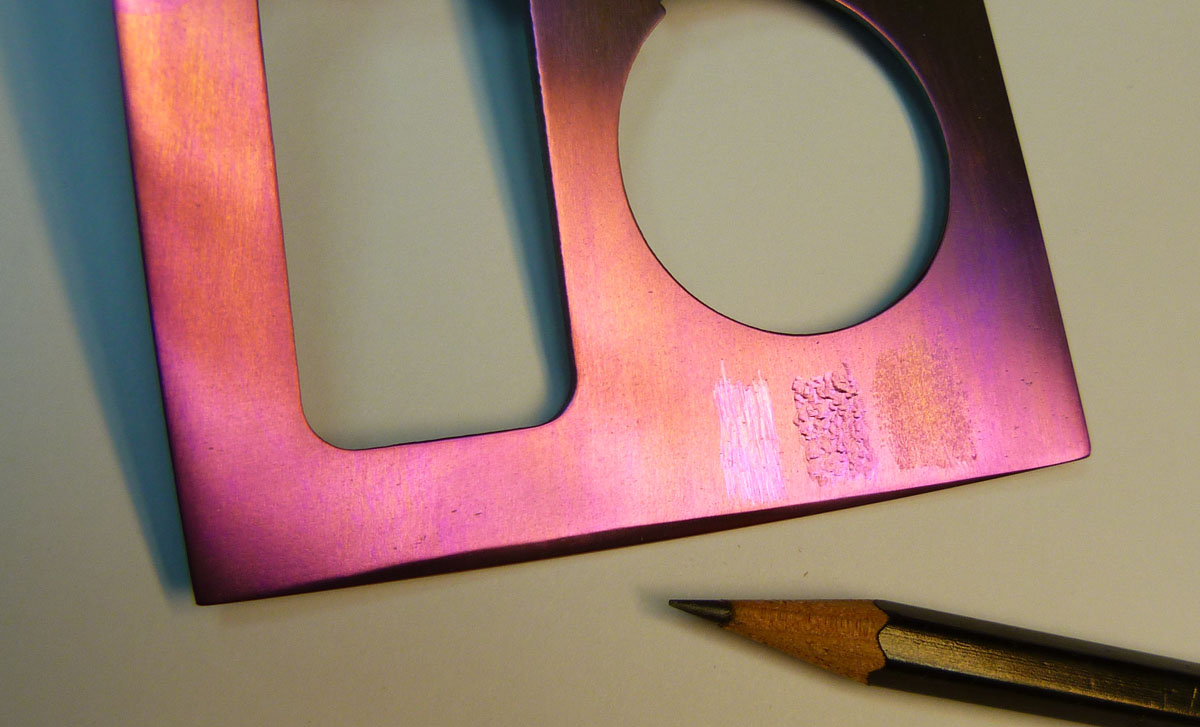

пошёл проверил, полет норм, поверхность после шкурки 260 (скочбрайт), ничем не обезжиривал, просто поверхность руками не трогал, если у кого проблемы с ассоциациями то размер  представленного фрагмента 80х40мм, там ещё штихелем поцарапано, бором и алмазом. Электрохимия.

-если выбирать между  эл.химией и нагревом я выберу эл.химию, так как  у неё процесс контролируемый.
-из нагревов -  между газовой плитой, муфелем и горелкой выберу горелку так как результат может быть интересным и неповторимым.
-   скорость износа  цветной поверхности   в зависимости от выбранной техники оксидирования, не так уж сильно и отличается, по ощущениям , а исследования такие мне не попадались.

Sol,
Здорово! У меня хуже. Буду тренироваться.

 можно спросить, время сэкономить.

Виктор T.,
Я грешу на щавелевую кислоту. Поверхность получается слабого малинового цвета, у Sol яркий с переходами, такой как надо.

Sol,
Последовательно наждачка 260 потом скочбрайт? Потом сразу в электролит? У вас котактные зажимы титановые?

Андрей Гайдак,
-нет, в этом случае.. именно 260 скочбрайт ..это круглый лепестковый абразивный круг, не важен номер шкурки, а скочбрайт между лепестками просто дает более ровную поверхность, что было под руками тем и вскрыл, возьмите любую главное равномерная шероховатость в одном направлении, если будут пятна с другим направлением они будут другого оттенка.

-зачем тут щавелевая я не понимаю, титан не  корродирует (или почти) в большинстве кислот, поэтому пофиг какую вы возьмете, результат будет приближаться к "0"  чуть больше чуть меньше. реально работающая только одна - плавиковая, хотите работать с титаном делайте нормальную вытяжку и закрывайте лицо и руки во время работы, возможны брызги. Плавиковка легко, а главное быстро, снимет любые окислы  даже после нагрева горелкой.


-зажим у меня один тот который держит деталь, другой электрод заканчивается 4мм проволокой длинной 12см ( мне так держать удобно) с одетым на рабочий конец хлопчатобумажным чулком (можно взять ватный диск и ниточку) , да.. оба электрода титановые.
