NS CNC - новые станки для ювелирного моделирования - 6 , MIRA - X
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Новая тема и наш новый станок MIRA-X




После того, как ровно два года назад, появилась в продаже первая Мира-3, была начата работа над следующей Мирой. Мы не стали давать ей очередной номер модели. Пока решили назвать просто Mira-X. Ее выход в свет планируется в январе 2016. То есть, на ее разработку ушло ровно два года.

Это совершенно другой станок, по сравнению с предшественниками.

В нем все новое и все другое:
- Станок гораздо мощнее.
- Новый контролер, новые драйверы, новые моторы.
- Новая программа управления, не имеющая отношения к Мак3.
- Встроенный микрокомпьютер.
- Компактный тонкий сьемный монитор на шарнире на корпусе станка.
- Новые очень быстрые поворотные головы.
- Новая конфигурация кареток.
- Полностью герметичный.

Принципиальное его отличие от обычных Мир, что вместе с новой JewelryCAM на нем внедряются новые стратегии с непрерывной фрезеровкой по поворотным осям. Это дает значительное увеличение скорости работы.

В скором времени мы покажем станок на фото и на видео.

Премьера станка в России, скорее всего, состоится в феврале на выставке в С-Петербурге.
Развернуть ⇓
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

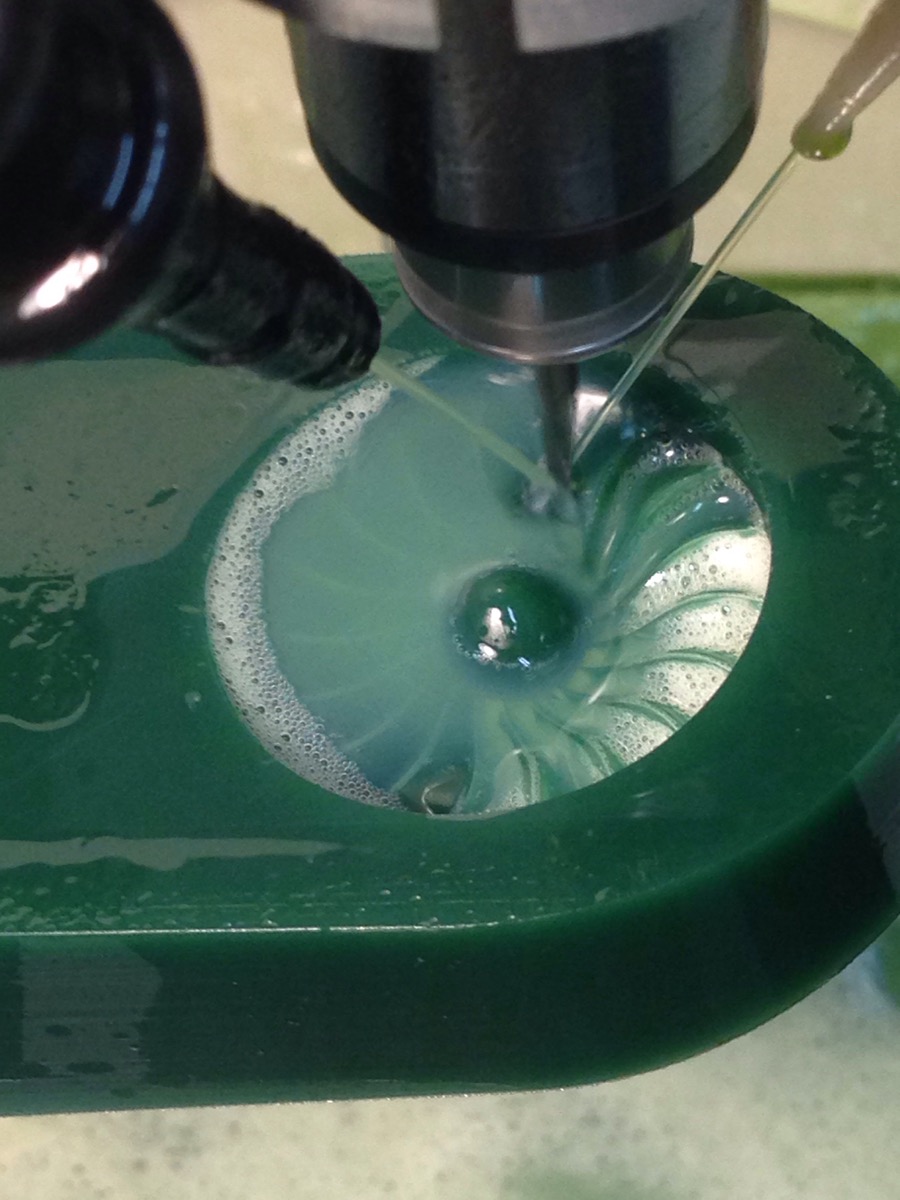

Фото предоставлено Валерием Осиным. Его знаменитая турбина самолета снова в процессе резки. Некоторые члены, на выставке в Питере, выражали разные сомнения и утверждали, что она делалась из частей, что делал ее один великий армянский 3Дэшник, а Осин там и рядом не стоял. На самом деле она придумана и просчитана Осиным и режется из цельного куска воска. Попросим его выставить еще фото.

Модератор
Регистрация: 29.12.2004

Сообщений: 826
В друзьях у: 8
Голосов: 116 / 1
Хорошая работа, нечего сказать :)
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Вот она! Новыя "Турбина Осина". Теперь она так будет называться

Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
Хлопотно крепить прямоугольный воск в круглый зажим. Токарный патрон лучше.
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 20.09.2016

Сообщений: 437
В друзьях у: 0
Голосов: 113 / 74
Евгений прав , накой прямоуголник  к кругу паять ?
фиксатор вроде как уневрсальный , кстати класное решение если круглое крепить
Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
Судя по фото, воск не припаян, а обточен вручную.
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3274
В друзьях у: 7
Голосов: 140 / 27
YaL, припаян.
Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
огреС,
рассмотрел. Припаян. Не лучше.

Дмитрий Зверев, за такую хорошую работу, подарите пожалуйста Осину зажим для прямоугольных заготовок, просим.
А еще лучше патрон.
Изменено: YaL - 10.02.2017 22:31:14
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Что Раймс, что Осин, все они почему-то припаивают заготовки в круглых держателях. Соответственно режут всякий хлам из-за этого. Бестолковые, что с них взять! Не читают они эту тему и не слушают советов великих наших форумных станочников.
Изменено: Dmitri - 10.02.2017 22:44:54
Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
Ну зачем так сразу лбами - "бестолковые", "великие".  Может  выбора у них нет или просто не думали об этом.
И хочу узнать, чем припайка лучше (проще, быстрее, точнее) простого зажима в патрон?

А патрон значит не подарите.  :trubka:
Изменено: YaL - 10.02.2017 23:23:06
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
YaL,
держатели у них есть всякие и больших количествах. Крепление путем припаивания к руглой заготовке дает большую жесткость по сравнению с плоским держателем.
Пользователь
Регистрация: 12.12.2014

Сообщений: 345
В друзьях у: 4
Голосов: 178 / 10
Все намного проще. - максимальный угол по A при обработке лопаток - 145 градусов.  Никакой кулачковый патрон - и помыслить о таких углах - не позволит. Плоская держалка от NS-CNC - возможно бы и пролезла - да лень было проверять.   А вот эта круглая - тут уж Звереву респект - можно хоть слона на ось закрепить - и не раздавит и не упустит...
Изменено: OsinValeriy - 11.02.2017 02:02:56
Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
OsinValeriy,
Вот Ваш ответ правильный.

Только ради большего угла допустимо дышать дымом и тратить время.
Изменено: YaL - 11.02.2017 04:08:30
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 12.12.2014

Сообщений: 345
В друзьях у: 4
Голосов: 178 / 10

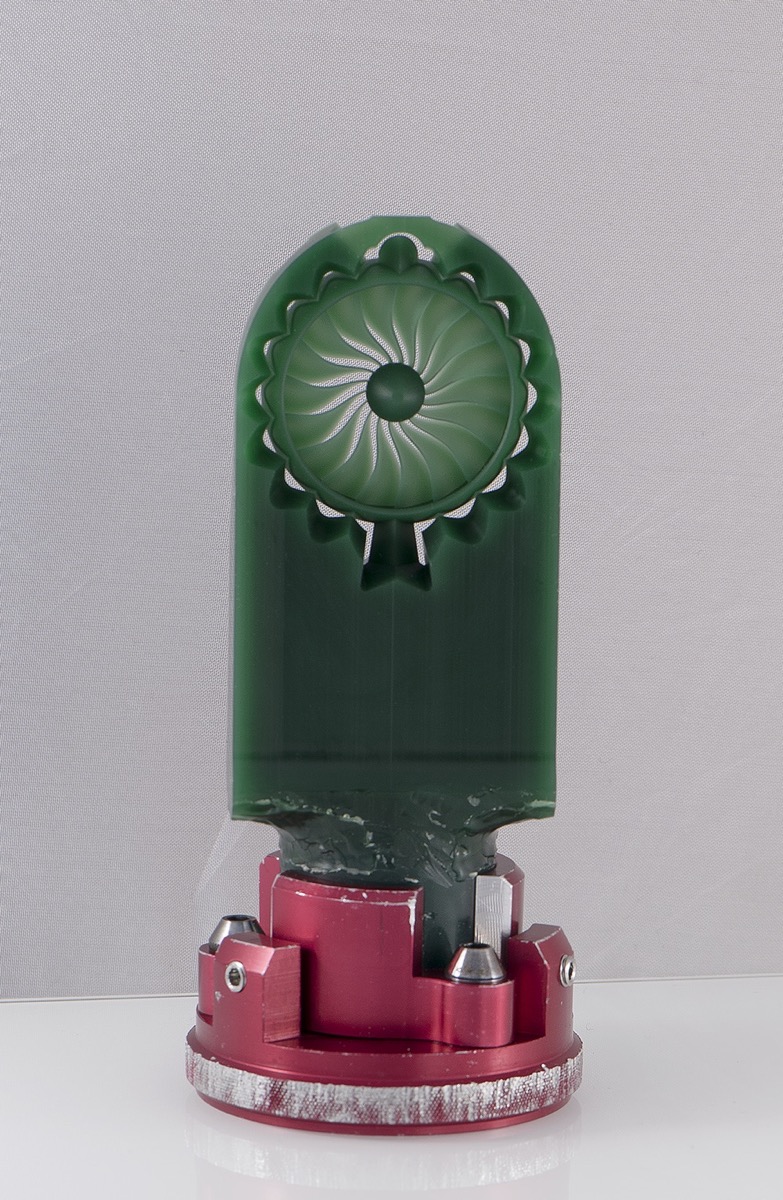

Вид спереди



Модель-турбина, была задуманна и реализованна мной с целью  показать области, где индексные стратегии – бесполезны,  и насколько незаменимыми  становятся непрерывные-пятиосевые.  Поводом для этого стало оглашение Дмитрием Зверевым  направления развития станков серии Мира, после успеха третьей модели.  С того момента прошло уже два года, и информация вполне себе открытая.  Напомню  суть – Мира 3 – превосходно умеет  резать  модельный воск,  но делает это крайне медленно при пременении пятиосевых-непрерывных.   Задачей Дмитрия стало устранить эту проблему в следующих моделях.  Что потребовалось для этого – раскрывать сейчас не стану – кое-что уже оглашалось и Дмитрием, и Раймсом и мной.   Скажу лишь, что координальной переработки подверглись и поворотные оси, и управляющая электроника, и управляющий софт и даже CAM.    Результат:  к примеру эта турбина.   На нашей тройке время резки – 38 часов. По предварительным расчетам Мира-6 должна уложиться часов в восемь. Возможно, Дмитрий, проверит на практике эти расчеты и сообщит результат.
А пока эта восковка-турбина отправляется в долгий перелет: Хабаровск-СПБ-Ванкувер-Нью-Йорк.  На выставку,  вместе с новыми станками NS-CNC.   Надеюсь,  моя работа поможет Дмитрию, донести до старых и новых клиентов основные цели и задачи NS-CNC. А Дмитрию желаю продолжать радовать нас новыми находками и достижениями.  Удачи.
Изменено: OsinValeriy - 11.02.2017 07:07:52
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

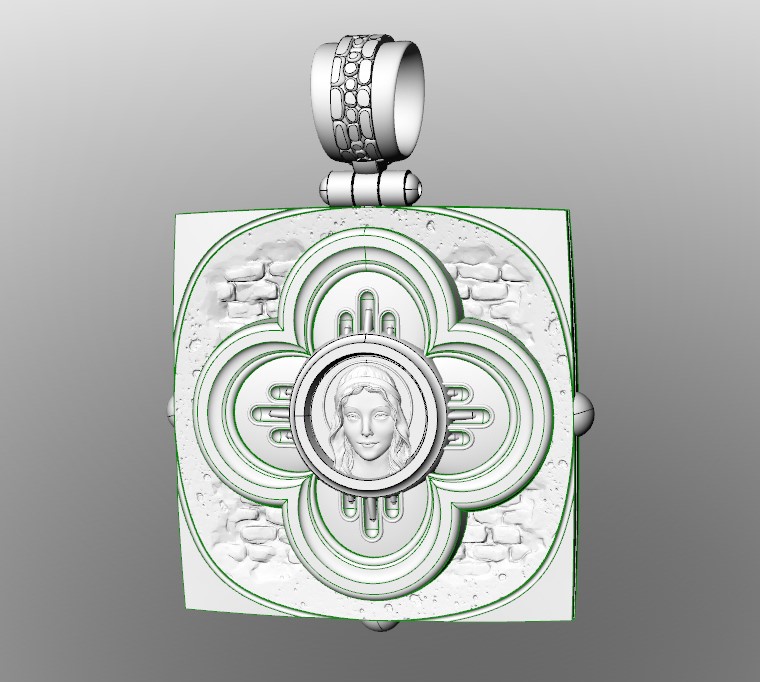

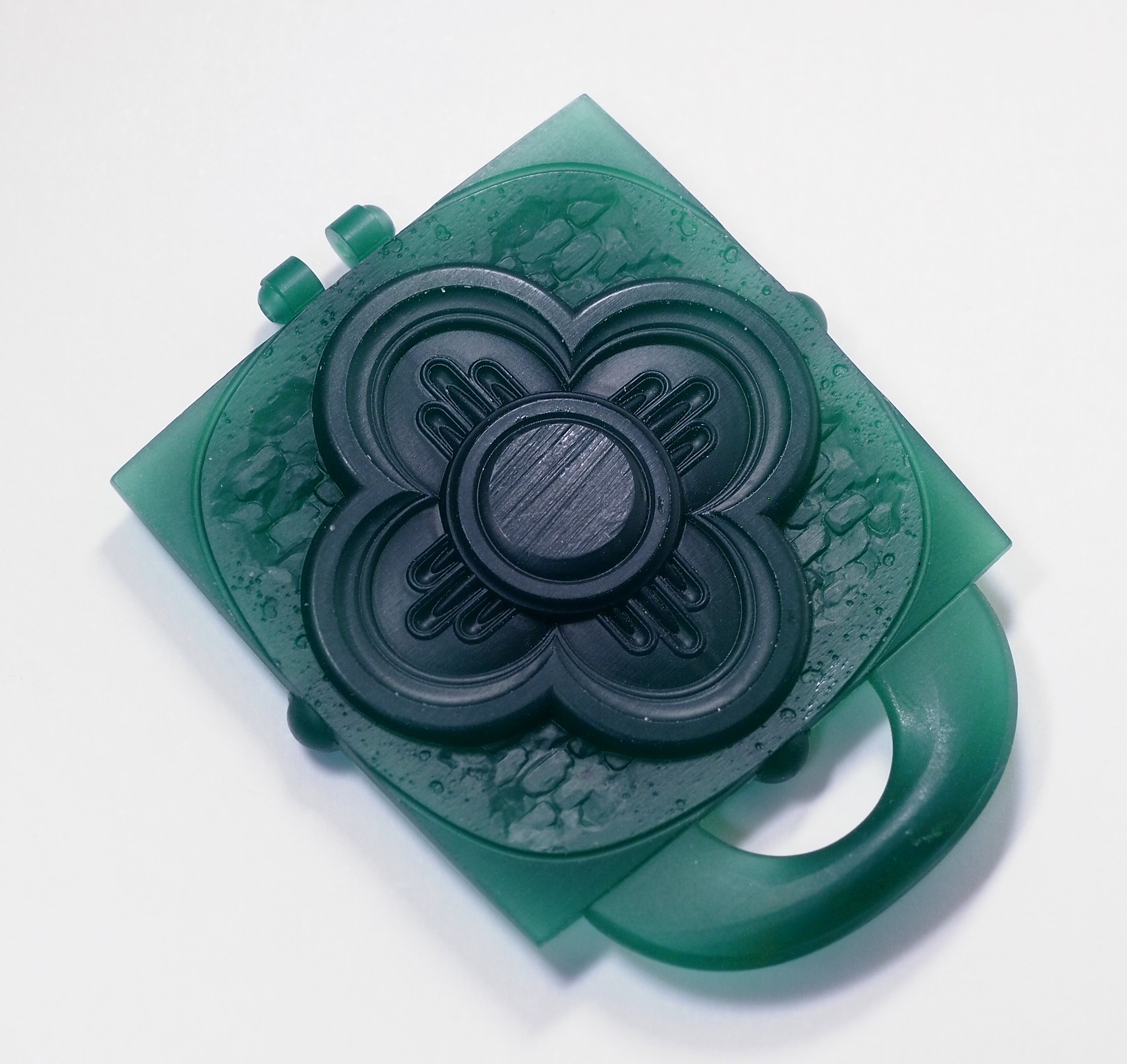

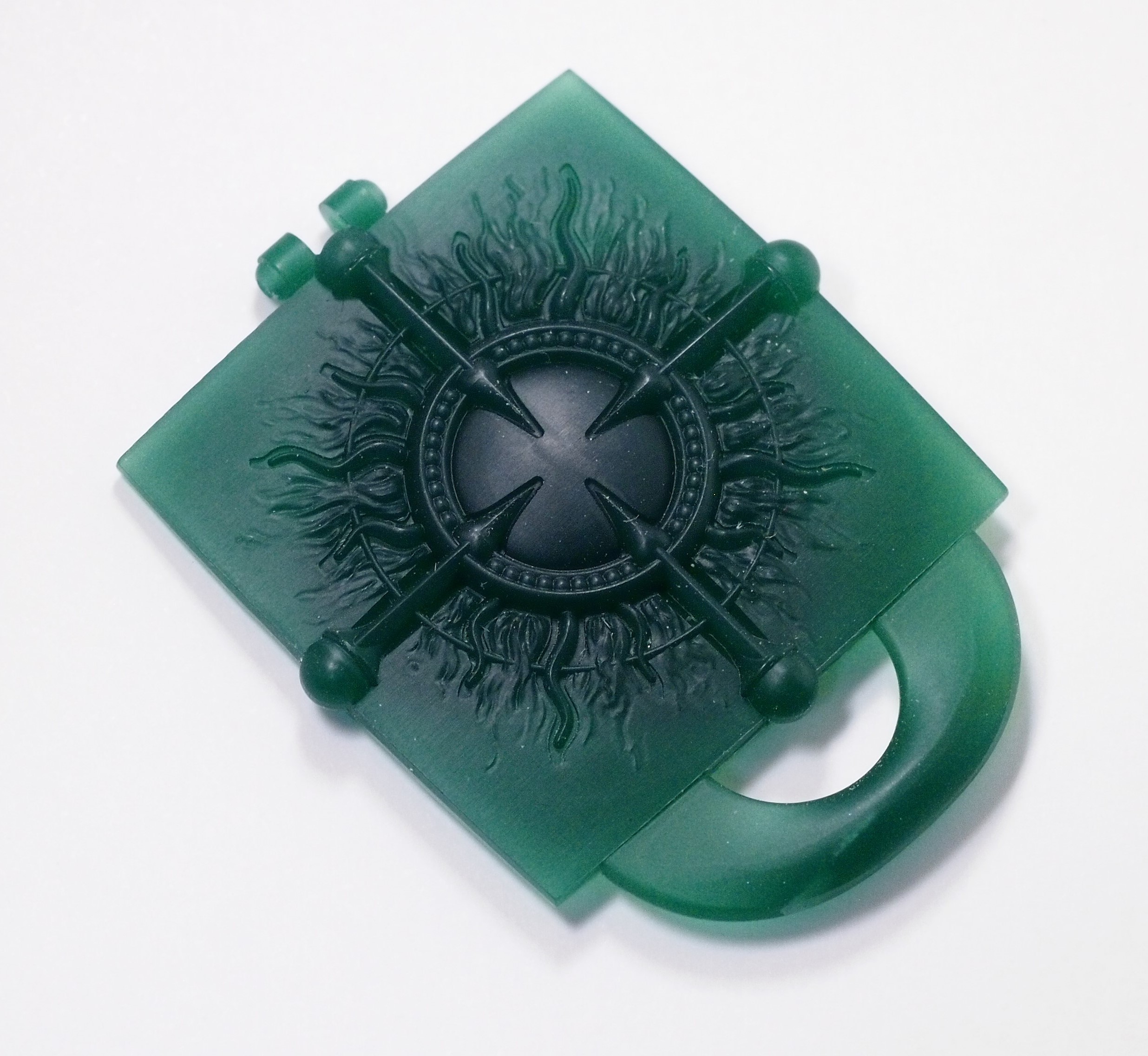

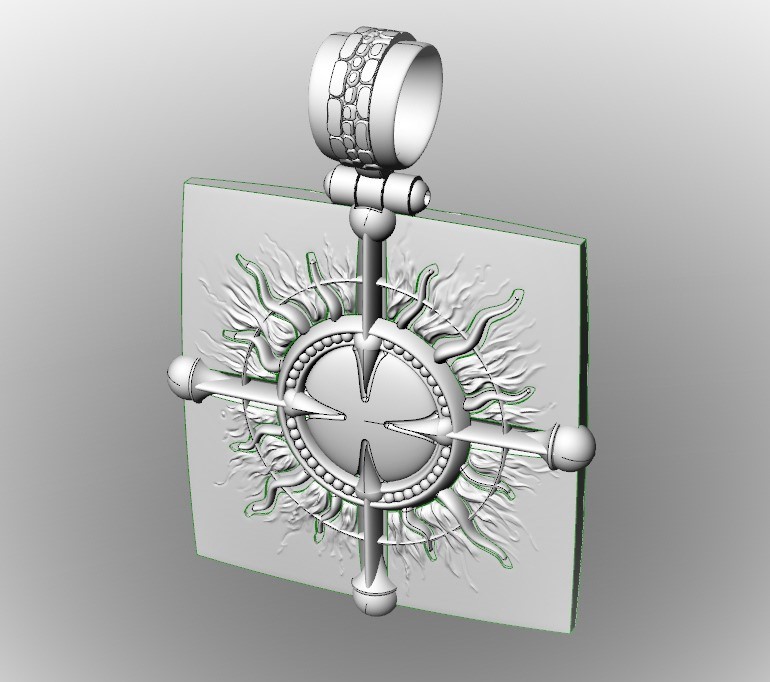

Очередная работа Раймса













Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Изменено: elcardo - 13.02.2017 04:27:06
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 767
В друзьях у: 1
Голосов: 155 / 54
К слову об оснастке, на днях разработал новую концепцию рамки для крепления пластин воска и пластика.
Из достоинств:
-высокая скорость замены пластин воска
-жесткое крепление пластин
-самоцентровка пластин
-вариации по толщине зажимаемых материалов
-простота в использовании

Рекомендую, можете патентовать, кто желает.( в нижней части отверстия с резьбой)
В файле в слоях разные размеры рамок, при желании можно менять.
Изменено: шнэк - 13.02.2017 09:27:20
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
шнэк,
эта рамка не годится для 5-осевых станков
Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 767
В друзьях у: 1
Голосов: 155 / 54
Dmitri,
Не в ту тему вставил, сори :blush2:
Можете подтереть?
