Для натяжения на ригель использовал стальную шайбу и деревянный молоток.

Svetly,
Вы, на мой скромный взгляд ,делаете всё правильно.
А вот теперь можно и термолок использовать.Загнать его мягким внутрь этой детали и одеть на ригель.На ригель одевайте не до упора,оставте место ,чтобы можно было после остывания и затвердевания термолока ещё немного кольцо продвинуть на ригеле и дать натяг,чтоб всё было плотно.И вот теперь можно рихтовать с внешней стороны.Если в этом есть необходимость конечно.

SlaffPro,
Кольцо по виду родированное. Соответственно надо предупредить клиентку, что родий сойдет и потом оно возможно будет окисляться.
Этапы работы:
1) промыть в ультразвуковой ванне до полного удаления грязи.
2) вырезать сегмент и подогнать размер пальцами с упором на ригеле.
3) дыхнуть и обвалять в борной кислоте, чтобы полностью покрылся металл и камни. Шов смочить флюсом.
4) паять, аккуратно нагревая всё изделие, чтобы на фианитах не образовались сколы от термоудара при резком закипании борной кислоты.
5) дать остыть.
6) отбелить
7) править на ригеле. Учесть, что серебро очень мягким станет, не переборщите. А то снова вырезать и уменьшать придется))
8. одеть на ригель и поджать крапана корневерткой по направлению от внешней стороны к центральной оси кольца.
9) полировать и узв.

Цитата
(Михаил 22 22.12.2017 13:02:25)А можно по подробнее? Так я еще не делал, не представляю как

Вот последовательность подготовки.
Осаживается деревянным пуансоном с треугольным вырезом. Или молотком, но это чуть сложнее.
Ригель лучше конический.
Описывать процесс долго, проще показать.

Подобно тому как вклееное правильно лобовое стекло автомобиля являет собой часть конструкции жёсткости кузова (о завернул)),так и вставленые правильно изначально камни в это кольцо являли собой некую систему жёсткости.Что там было по фоткам не определить...но,серебро мягкий металл,после ремонта как уже кто то сказал,стало вообще мягким...Гартовали ли его потом?Состаривали?Думаю нет.А вот обрабатывали ли?Ну как минимум зачистка и полировка .И без того тонкое в угоду цене конструкция стала ещё тоньше,звоньше и прозрачней))Так что что бы его смять в дугу и в тую возможно достаточно было просто с силой надеть на палец)))
Итого изначально имели фабричное кольцо изготовленое с соблюдением неких технологий,позволяющих иметь кольцу запас прочности.После ремонта это прошло)))Вот и результатики.Так что девочка может и не грузчиком работает))))
Кстати есть ощущение,что после пайки кольцо небыло выправлено на ригеле.А как есть сведено и зачищен шов.Так что откуда нагартовке то взятся,даже той малости что при правке на ригельке возникает.Да и иголки там не работают.....иголочки тоже бы чутка нагортавали металлец....
Так что вот такое есть мнение.....

Привет, Нужен кардинал серебро 50 грамм длина 63см, какой ригель брать и нить?

uvrigel,
Всё это, конечно, интересно, но какое отношение имеет к ювелирке?
Или можно соискателей, будущих потенциальных ювелиров так тестировать:
Что необходимо для изготовления шинки?
1. пассатижи
2. гаечный ключ
3. ригель
4. воздушный шарик

ремесленник,
да уж, 18 мм, это круто !
А замок ?
Ригель из чего делали, на штифты наматывали ?

uvrigel,
Замок, карабин из каталогов "восковокнет". Там есть такие крупные.
Ригель- квадратный профиль . Наверное 15х15. Померять только на работе, так не помню.

ремесленник,
сегодня наконец то позвонили, я заказ сделал 30 числа, девица сказала, что они отдыхали все эти дни, с чем я ее и поздравил, уже оплатил.
Я уже решил было, что это какой то левый сайт.

У меня к вам вопрос, не по теме правда.
Нашел в своих закромах набор стальных ригелей , покупал года три назад, долго не мог найти, но жизнь приперла, нашел.
Они разной формы, один треугольник, один пятиугольник, один ромб, два квадрата , остальные прямоугольные.
Правда короткие , всего 124 мм, но для моих задач хватит.
Среди них есть два подходящих, 2х4 и 2х5 мм.
Решил попробовать по работать с ними, надоело морочить голову с медными ригелями.
Ну так вот, намотал на ригель полоску бумаги от настенного календаря, навил пружину, окунул во влюс и отжег.
Снял пружину, прочистил внутри тонким ершиком, покупал когда то вместе с курительной трубкой.
И все бы ничего, но золото почему то плохо очищается от этой золы, отбел почти не помогает.
Пришлось кипятить в лимонке, в розовом отбеле для золота.
И тут я вспомнил, что в прошлом году я пытался сваять маленьку цепочку из серебра, спаивая по два стыка вместе. Проволка была , по моему 0.8 мм, делал точно так же, намотал полоску бумаги на тонкий медный ригель, навил пружинку, отжег.
Пилил прямо на ригеле, сдвигая пружинку к концу ригеля. Звенья получились потемневшие, прокипятил в отбеле, некоторые посветлели, остальнын отжег, частично помогло, но часть звеньев так и остались темными, пришлось отправлять их на переплавку.
Сейчас с золотом почти такая же история, может я не правильно что то делаю ?
Может бумага "не правильная" , поскажи пож. ?
Когда навивал на медные ригели, бумагу не использовал, поэтому и проблем с отбеливанием не было.
Зато намучился с самими ригелями, начинаешь наматывать проволку, они гнутся, черт бы их побрал !
А если не сильно тянуть, звенья получаются разной длины, из-за того что намотка не равномерная.
Как говорится, нос вытащишь, хвост увязнет и наоборот !

korobtsov-alex,
ну накручивать можно сразу с пружины, не нарезая, а кусать чем, как дозировать припой ???
Я понимаю если паять пастой , там можно положить сколь угодно малое кол-во припоя, но обычным припоем.... А усы обкусывать да и все остальное ???
Бред какой то, честно говоря мне лично не верится!
Получается что ригель меньше 1 мм............
Я прежде чем паять бисмарк, попробовал накрутить питон, проволку взял 0.65 мм риг. 3.1, но ни чего не получилось, пружинки тонкие, хлипкие, я не смог собрать даже 2х звеньев.

После этого сел паять бисмарк.
Оставшиеся пружины на ригеле, стянул с него и намотал на ригель меньшего диаметра.
Так что ваш сын, прямо какой то "левша"
Он блоху еще не пробовал подковать?

Цитата
(uvrigel 15.03.2019)Я понимаю если паять пастой , там можно положить сколь угодно малое кол-во припоя, но обычным припоем.... А усы обкусывать да и все остальное ??? Бред какой то, честно говоря мне лично не верится!

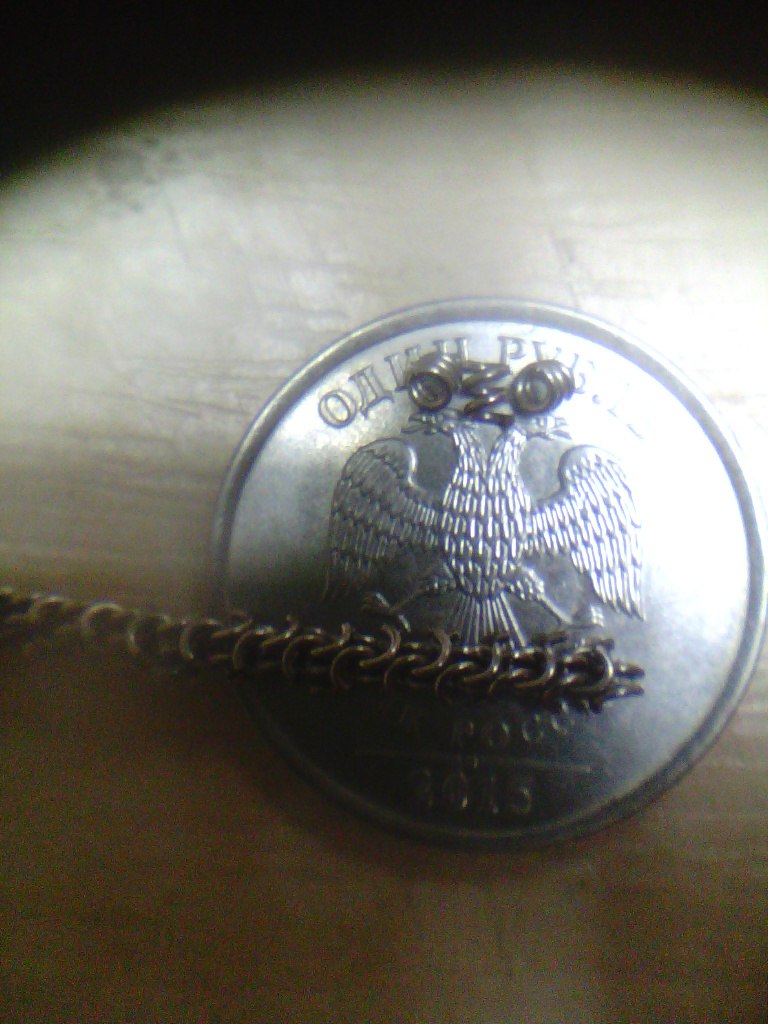

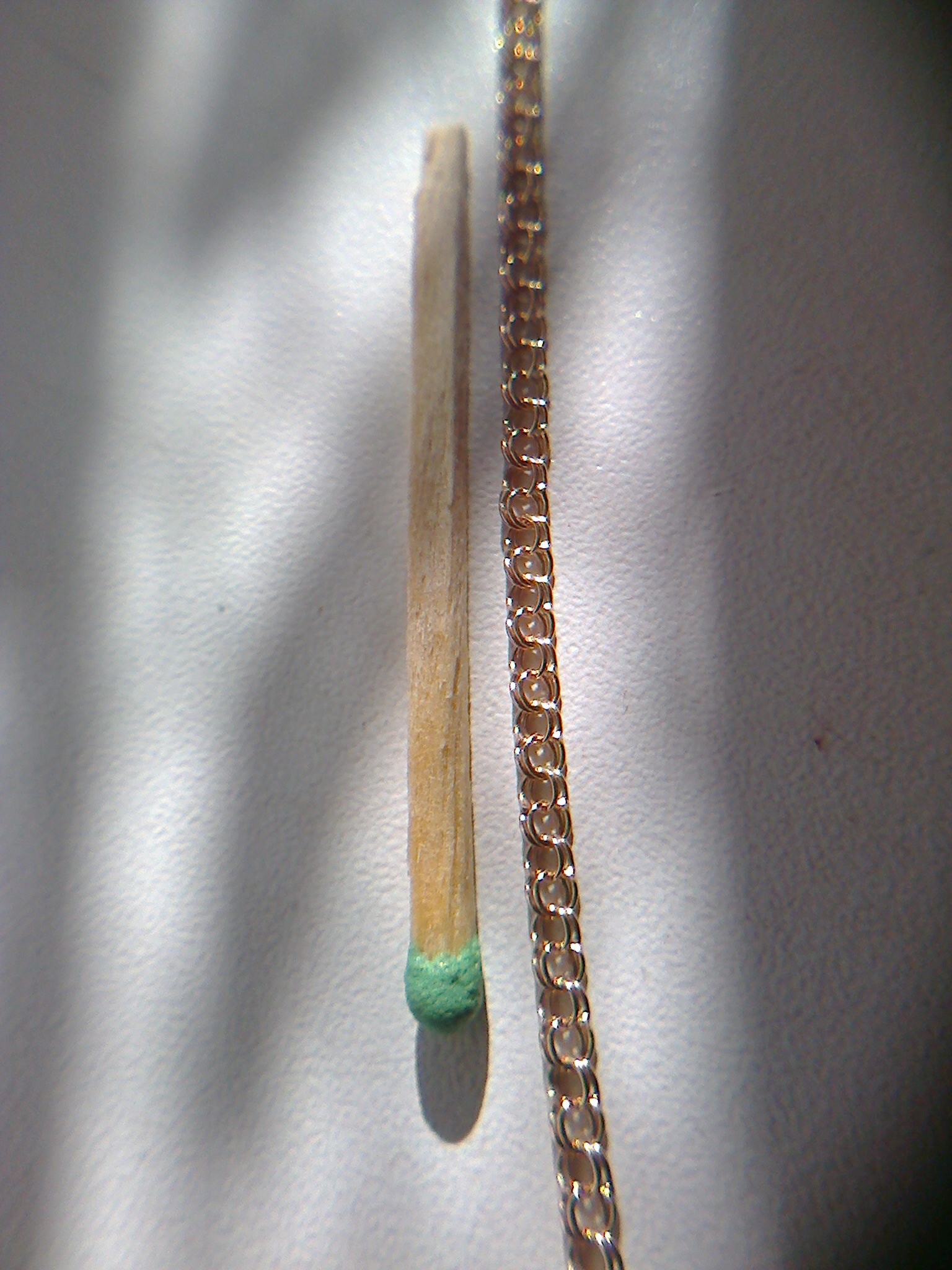

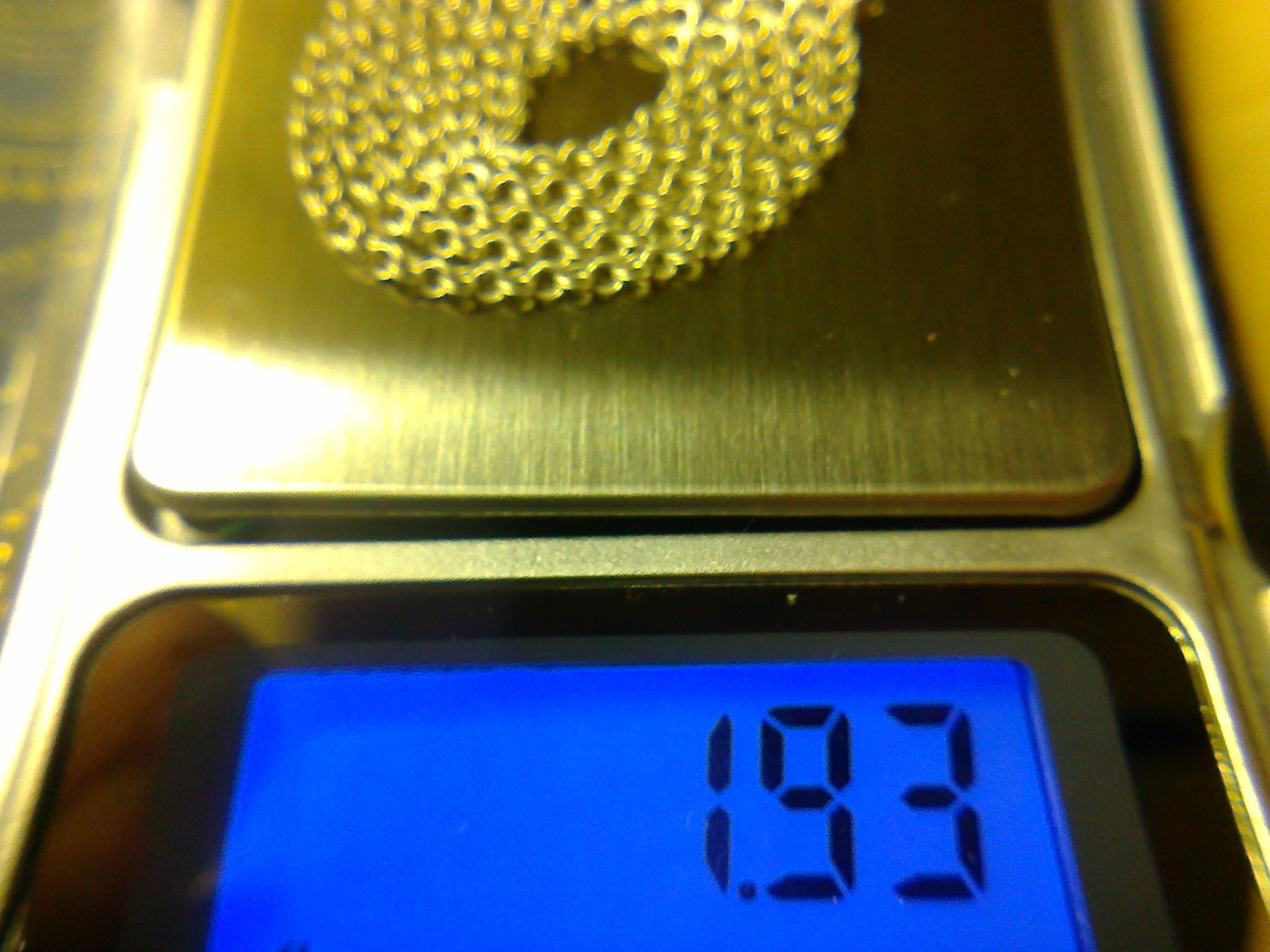

Да сложного ничего нет в изготовлении мелкой цепи, тут главное желание. С кем то на форуме когда то спорил и пришлось трухнуть стариной и изготовить серебряную цепочку на 2 грамма.

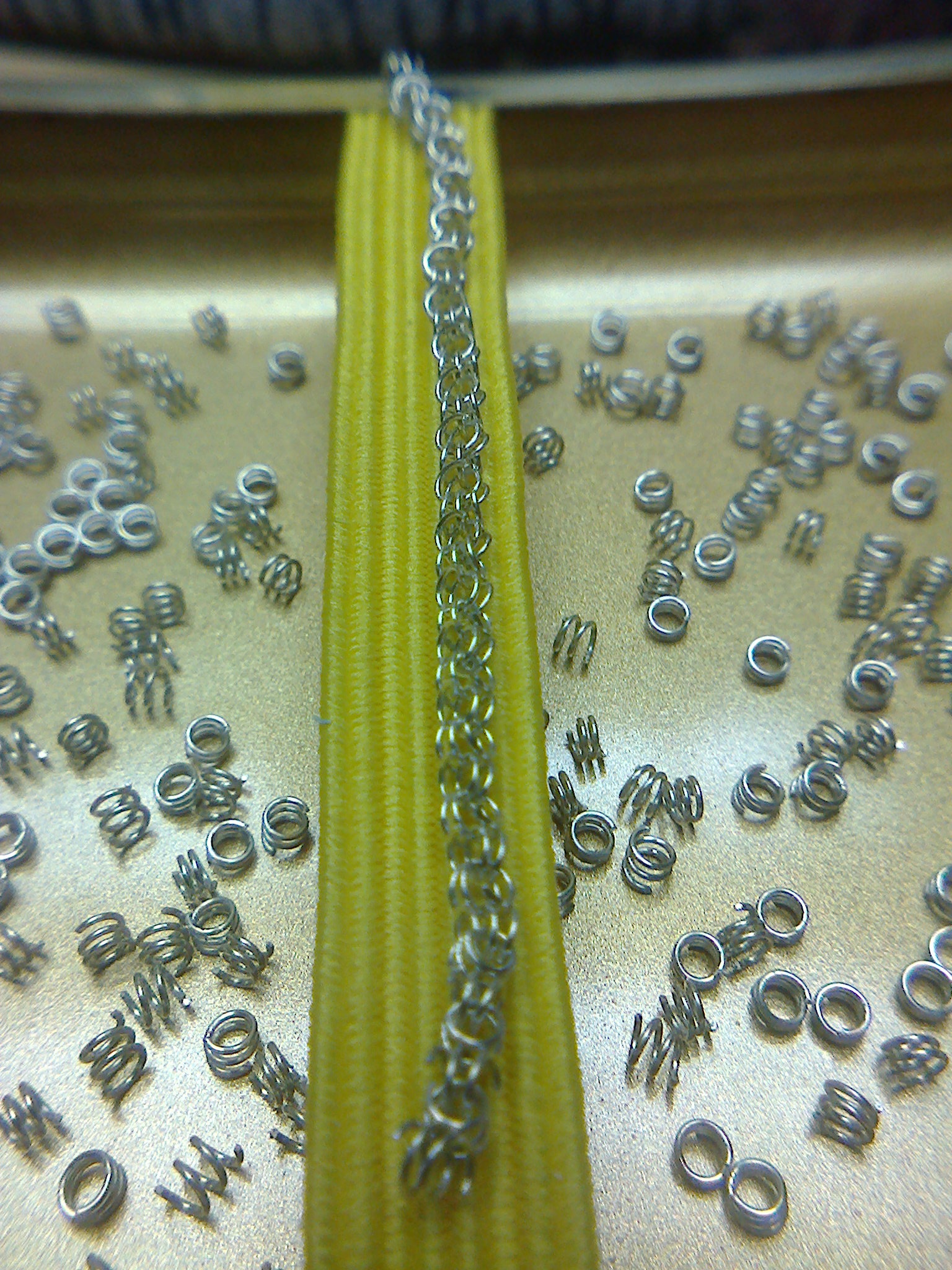

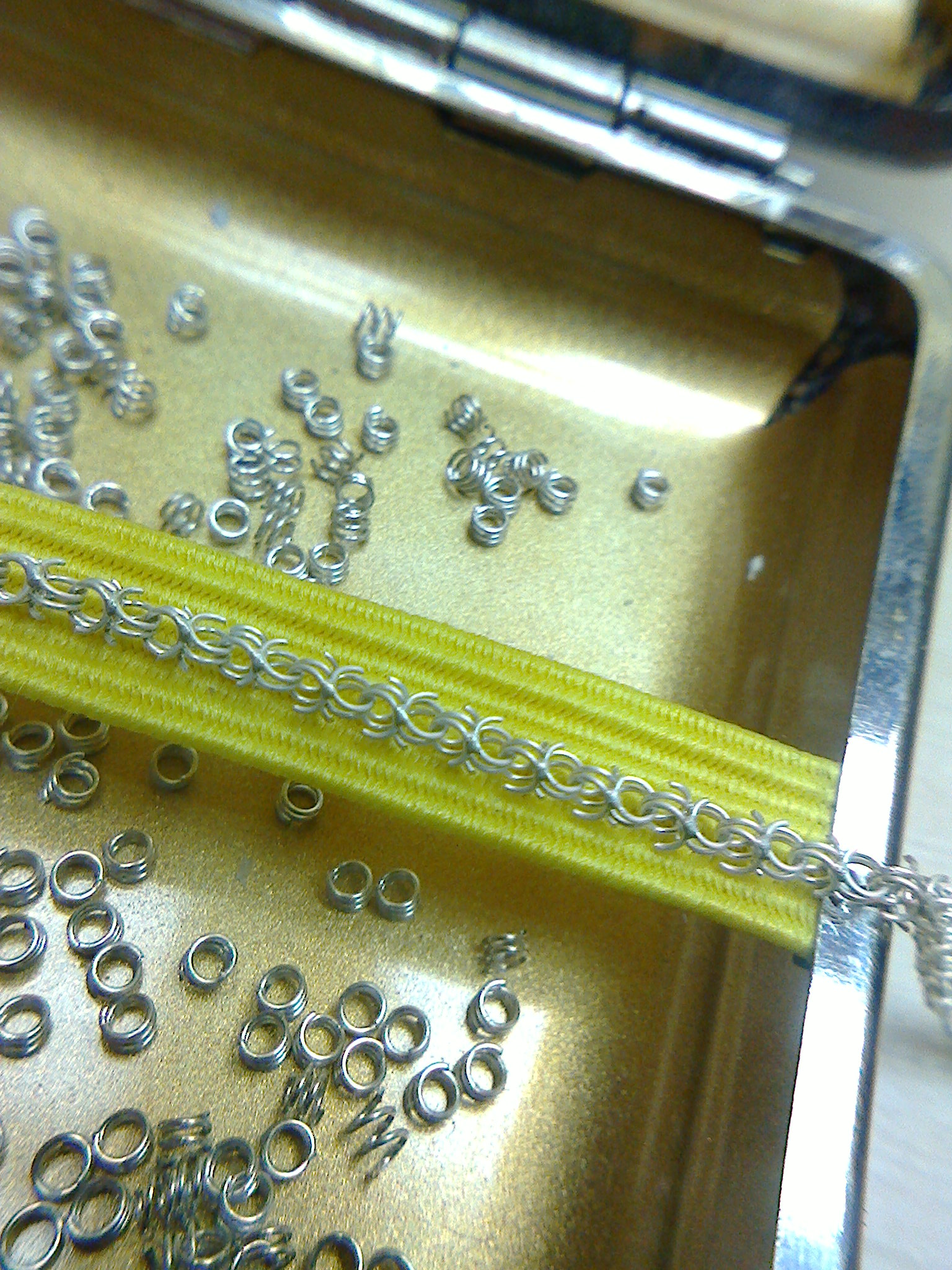

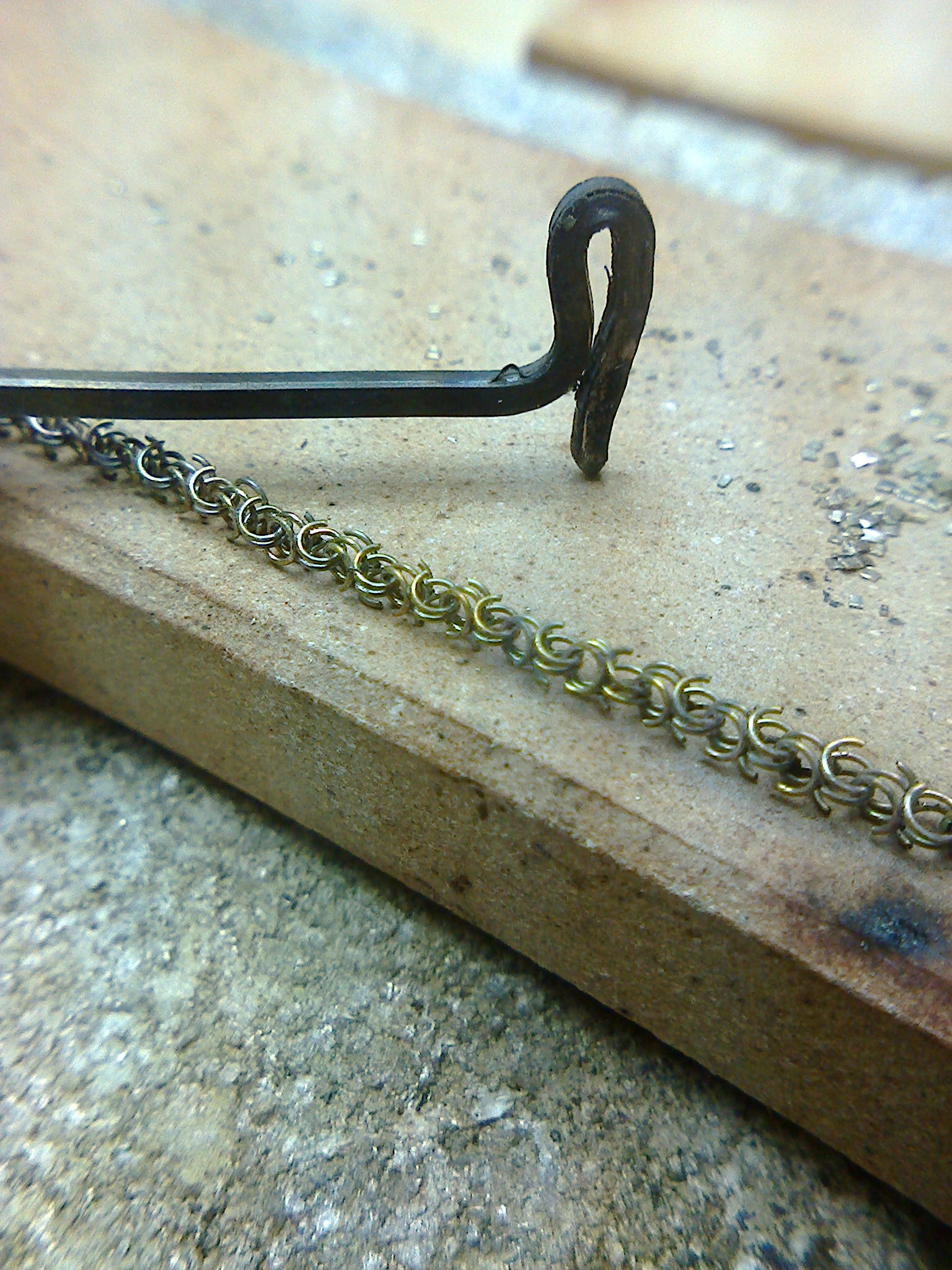

Всё как в традиционной сборке, резать ножницами пружину, набирать круглогубцами, усы обрезать бокорезами. Паять только нужно специальной иголкой с наковаленкой, её и надо греть во время пайки.














Конечно не плотная, но спор был выигран.

Другое дело когда цепь плотная, ригель 1 мм, проволока 0,4 мм, с ней посложнее, паять трудно, набирать трудно, глаза устают, максимум 10 см в день.

У меня вот проблемка ,противоположного плана. Панцирная цепь из серебра. Проволока 1,8 мм. Ригель небольшой, чтобы побрутальнее. Плотненькая такая получается.... Да вот хрен в сумку. Гнуттрером звенья изгибаю, звенья все- хрясь по шву. На третий раз переделываю. ПСР-80- рвёт. ПСР-72- рвёт.
Золотые не рвало. А вот с серебряной, прямо засада. Неделю мимо кассы отработал. А доделать так и не могу. Не на чём застрял.

Цитата

(ремесленник 18.03.2019) У меня вот проблемка ,противоположного плана. Панцирная цепь из серебра. Проволока 1,8 мм. Ригель небольшой, чтобы побрутальнее. Плотненькая такая получается.... Да вот хрен в сумку. Гнуттрером звенья изгибаю, звенья все- хрясь по шву. На третий раз переделываю. ПСР-80- рвёт. ПСР-72- рвёт. Золотые не рвало. А вот с серебряной, прямо засада. Неделю мимо кассы отработал. А доделать так и не могу. Не на чём застрял.

Ну так надо поэкспериментировать с припоями.

uvrigel,
Да. У мены два комплекта цанг. С одним-бы я действительно задолбался. В крупной цанге, мелкие звенья, плохо фиксируются.
Отжечь ещё разок ??? Перед навивкой на ригель -отжигал. После навивки, сжигал бумагу, тоже всё отожглось. При пайке, звенья тоже прогреваются полностью (иначе серебро хреновато паять, припой во все стороны течёт, кроме шва). Как-то вроде ,отжигать ещё и после пайки ??????
Хотя, читал книжку- "Классические цепи звено в звено". Там после каждой операции советовали отжигать.
Попробовать ничего не стоит. Вдруг действительно поможет.

Да, но в печатке видно, что она пустая, а в кольце нет. Принесли камни выпавшие поставить, смотрю кольцо погнуто немного. Дай, думаю, сделаю доброе дело подровняю немного. Одел на ригель, капроновым молотком чпок и ага. Пришлось вмятину шпаклевать твёрдым припоем, похожим по цвету.

Конечно же я очень веселюсь, когда читаю посты про очередные косяки с ювелирными изделиями когда даже ученики после месячного обучения не допускают взрывания ложек, сережек, и колец, а здесь не глядя одели колечко на ригель и молотком хрясь а оно блин вдруг пустотелое оказалось  как,? почему? кто допустил изготавливать такое? разве не знали что кольцо может попасть в руки великому мастеру?

Вообще с этими фирмами полный бардак не правда ли? то ли дело раньше делали толстенные обручалки  по 8-10 грамм, молоти молотком сколько хочешь.

Делаете в плюс с небольшим запасом и ровняете в конусной анке. Или делаете для раскатки цилиндрический ригель с проточкой и роликом раскатываете в размер.

burz,
Ну так проволоку заплести, спаять аккуратно, чтобы шаг плетения совпадал начало-конец.
Сделать сначала немного меньшего размера, потом растянуть до нужного.
Ну какой тут инструмент? Горелка нужна, ригель, руки.


Или вам полный перечень инструмента нужен и технология изготовления от А до Я?
