Друзья
Да действительно где мы как бы не ясно.
Завтра я расскажу вам, что я делаю чтобы понять где же  мы.

Крутить можно не полный круг, а только половину, так проще определиться, Хотя эта процедура больше для наглядности, чем для настройки (она относительна).

Если ось Z не вертикальна хотя бы по одной из двух плоскостей, то тоже будет дуга (круг).

Вообще, все нужно начинать с поверки станка, иначе нули уж очень относительные и ловить их можно до китайской пасхи.

если индикатор прикрутить некуда, то придется все по пробным зарезам по воску определять...тогда необходимо начать с проверки жесткости фрезы/цанги/заготовки....то есть с необходимости черновых перед зарезами, а то зарежет криво и не поймешь

А вот по этому поводу хочется услышать от производителя грамотную и простую методику юстировки станка и увидеть даже средства в обязательной комплектации изделия, чтобы каждый пользователь свой велосипед не изобретал. А нулики мы выставим потом зарезками, нет проблем.

дык, я уже слышал громкое: в юстировании не нуждается, - какая же может быть методика, ежели она не предусмотрена за ненадобностью?

но удобство поиска и удержание нулей по-прежнему интересует

исходя из своего опыта, НЕ ВЕРЮ. Любой станок, даже если он и настроен производителем, рано или поздно: или при транспортировке; или при неправильной эксплуатации; или от естественного износа - требует юстировки. С четырехосниками ещё прокатит, пятиосник - не простит.

ну вот  если kyznes будет проверять геометрию, то мы чоньть узнаем..только хлопотное это дело - на коленке геометрию проверять, а по вОсковой фрезеровке мы ничего в точности не узнаем, а можно будет только предполагать

Друзья,
Громко это звучит или тихо но станок Magic 5J поставляется в собранном виде и в юстировке владельцем не нуждается. Этот подход был определен изначально при проектировании станка и оправдал себя безусловно.


Чуть отвлекусь на установку нуля оси А.

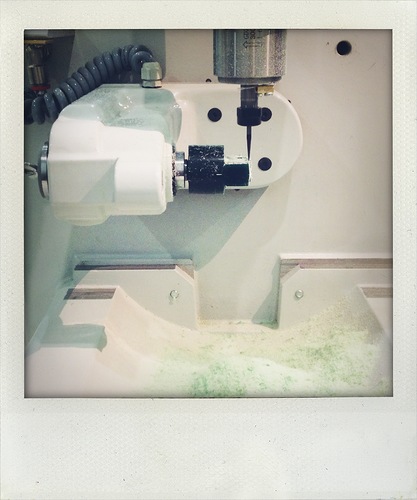

На картинке видно две отфрезерованные плоскости,
Ставится уголок и микрошагом приводится ось А в ноль.
Все.

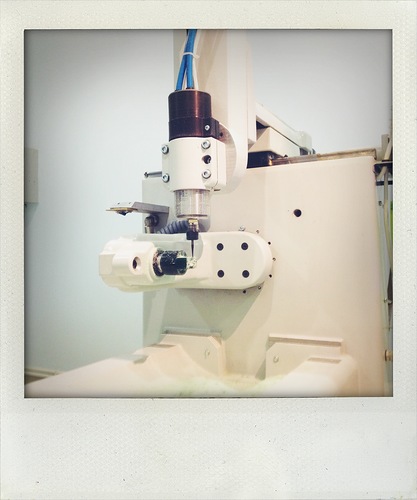

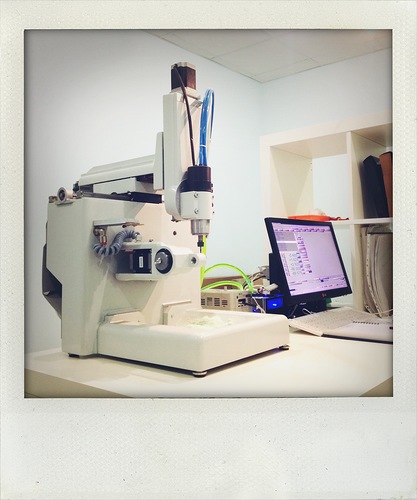

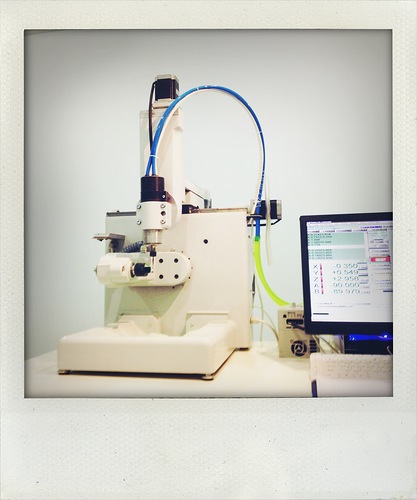

Хипстерских карточек псто.

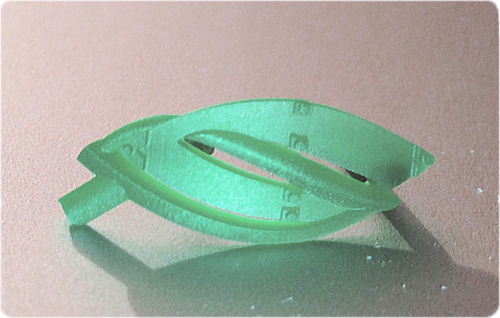

Пусть bazzl ругается   , но под рукой кроме iPhone ничего, так что макро-режим отменяется. Так что верьте на слово: — фреза 0.1(Корея), 0.03, 400/12000, развороты-повороты все точно.

Casiopea,





Завтра продолжу про нули.

http://www.youtube.com/watch?v=ZOEYL2gnxqo

    Ноли — это наше все!!!

ЗЫ./ Воот я облажался с подписью в конце ролика

Посмотрим. как он в работе.

Друзья мы не в нуле.

Поднимаем фрезу отводим ее на небольшое расстояние по XY,
при этом не выходим за края заготовки.
И так мы, отвели фрезу предварительно подняв по Z над поверхностью,
теперь незначительно, на десятку, заглубляемся по Z и делаем фрезеровку вдоль оси Y,
Дальше поворачиваем ось Б на 360гр и снова фрезеруем линию параллельно оси Y.
Друзья у нас получилось две линии, на одной из них мы находимся в данный момент.
Записываем показания координаты Х которое отображается  в интерфейсе (Mach).
Далее поднимаем фрезу по Z и аккуратно перемещаем ее вдоль X до второй линии.
Микрошагом позиционируем кончик фрезы по центру канавки наблюдая все это, через у кого что есть увеличивающего.
Друзья от точности последнего позиционирования будет зависеть результат всей работы,
По этому приводку нужно сделать максимально точно.
Когда задача выполнена, смотрим на значение по X в Mach.
Теперь это значение нужно сложить с тем, что у вас записано предварительно опустив знаки. Полученный результат разделим на 2.
Переместим, на полученное значение после деления, фрезу вдоль оси Х и увидим  в Mach
значение, на которое нужно откорректировать значение датчика по Х.

Дальше точно такую же процедуру необходимо проделать для оси Y отфрезеровав две линии параллельно  оси Х.

Теперь мы в нуле.

Хочется заметить, что на станке Magic 5J, такая корректировка значений датчика делается крайне редко. Связанно это с физическим воздействием на датчик, в результате которого он деформировался или сместился.

Друзья,
будьте аккуратны и внимательны общаясь с вашим незаменимым помощником Magic 5J.


Спрашиваем, задаем вопросы
По данной теме.

kyznes,
Очень полезная инструкция, особенно для начинающих операторов ЧПУ вроде меня). Спасибо!

есть, конечно, такое желание...     но врожденная деликатность не позволяет

поэтому вы бы, господа начинающие операторы, нащет базирования обнуления юстирования отдельную тему завели...и не с ответами, а с вопросами - было бы гарааздо продуктивнее и без рекламы-антирекламы обошлось бы..........

а то тут вспыльчивые граждане бывают (иногда), как бы чего не вышло

а?

Тоже с этим согласен. И завёл бы. Только вот читая изредка не понимаешь о чем речь, так как машиностроительной "фени" не обучены. Как спросить если толком не знаешь как что и завётся.
С удовольствием посмотрел бы видео от включения станка  и до конца обработка как оно режет хоть кубик.
Как только в ют юбе не заворачивал форму поиска, не нашел. Или не снимают или не выкладывают. Может кто поделится ссылкой. Или тему заведет для интересующихся.

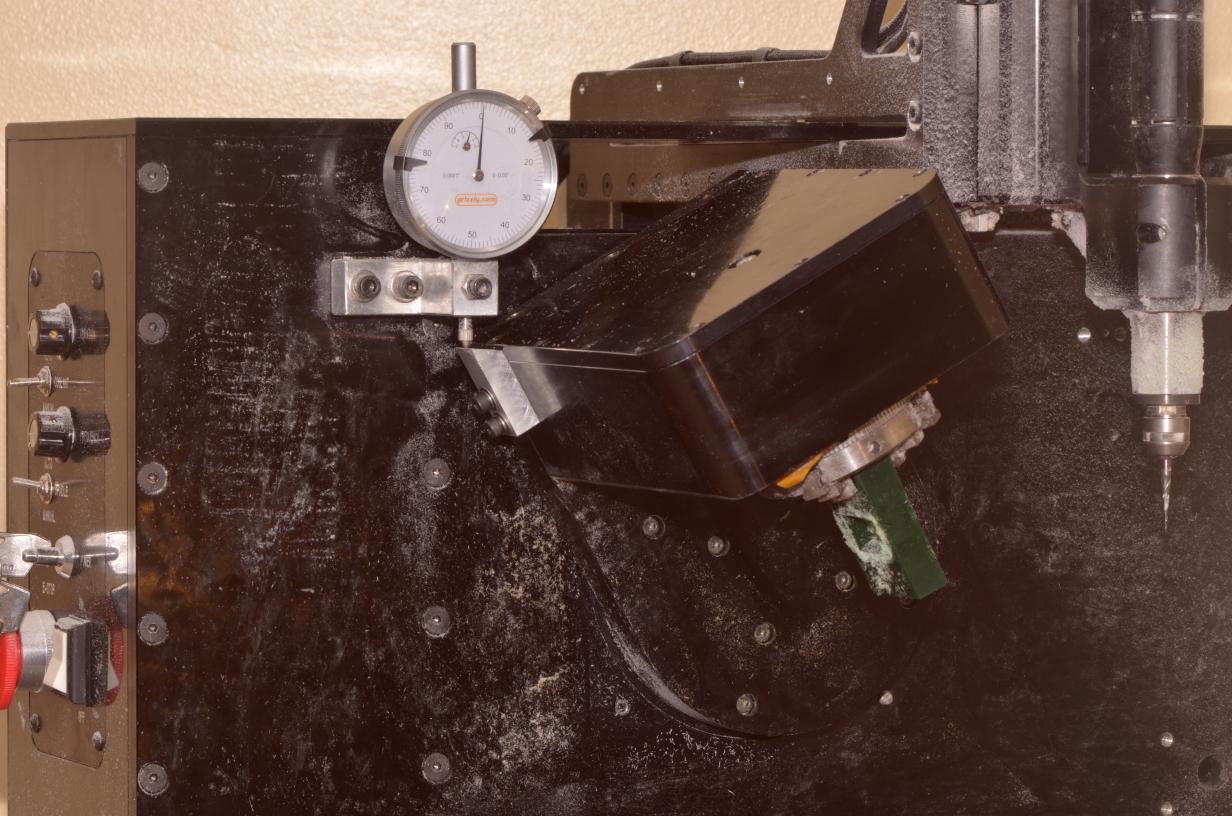

Мы тоже имеем на вооружении систему "класса Огайо".




Хоть выставлена она на +150 гр, зато точность выше, один шаг - одно деление.

YaL,
   вот это профессионально , ни одна электроника ,  в пределах приемлемой цены , не заменит качественную механику , сам не доверяю электронным датчикам    .
