78 страниц 1 ... 17 18 19 20 21 ... 78 >
NS CNC - новые станки для ювелирного моделирования - 5 , Всё об NS CNC
Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
На днях появились фото нового станка NS CNC Mira-MILL









Развернуть ⇓
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
Спасибо, что меня просветили, думал камни только в Бельгии есть, а как оказалось и в Африке))) (сори, не договорил, сегодня устал малость)
Измеряй микрометром. Отмечай мелом. Отрубай топором.
Пользователь
Регистрация: 14.11.2010

Сообщений: 277
В друзьях у: 2
Голосов: 13 / 2

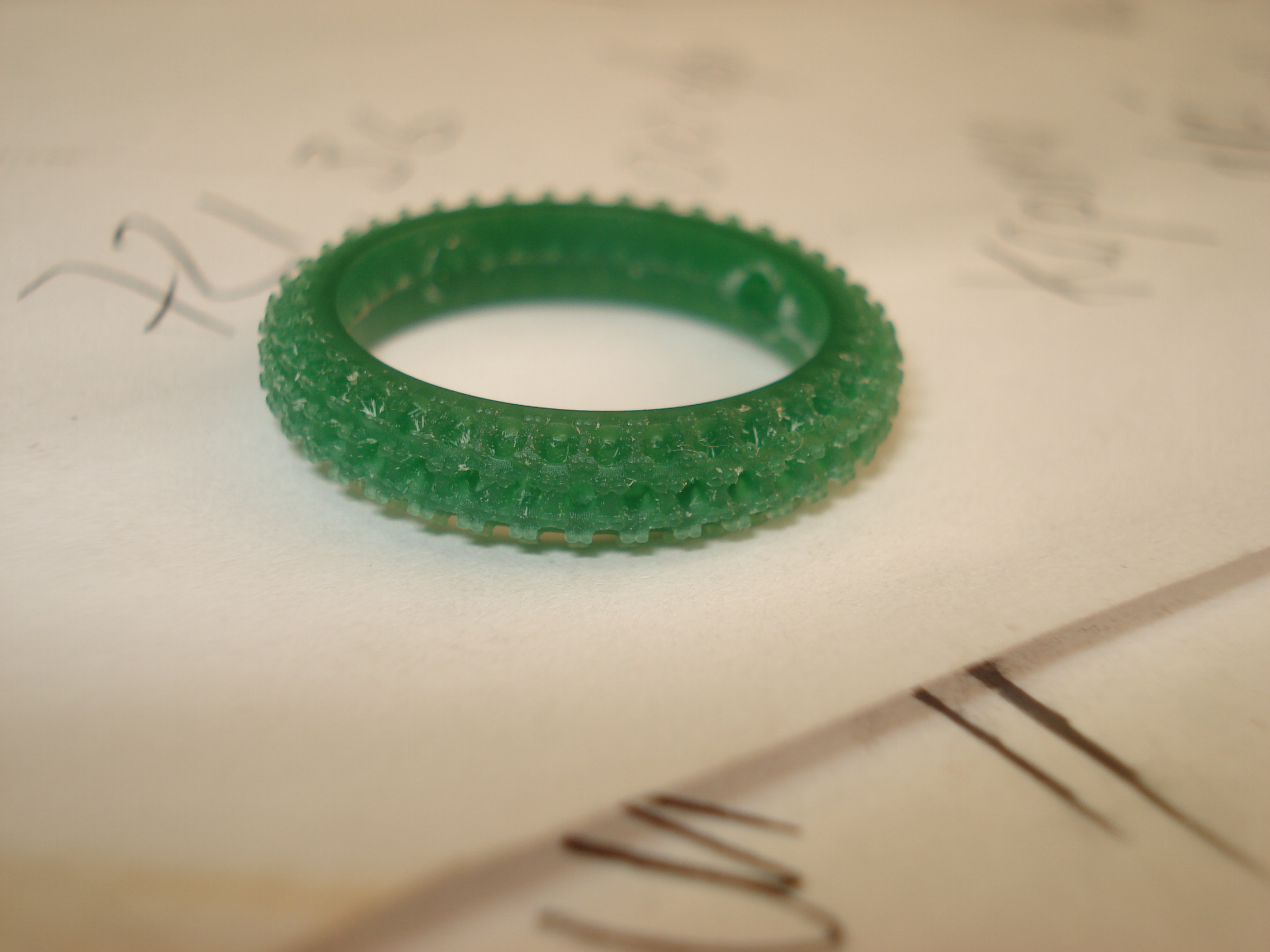

Колечко, смоделированное и простиранное Раймсом. Вырезано на MIRA-3.
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0

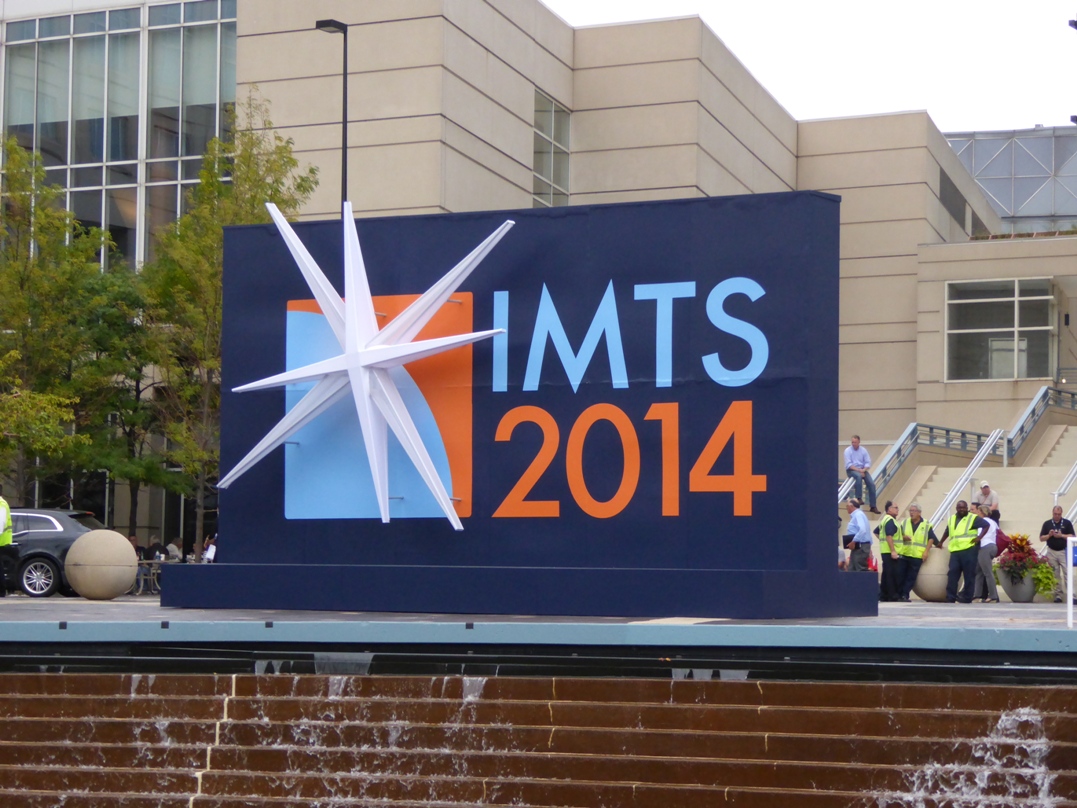

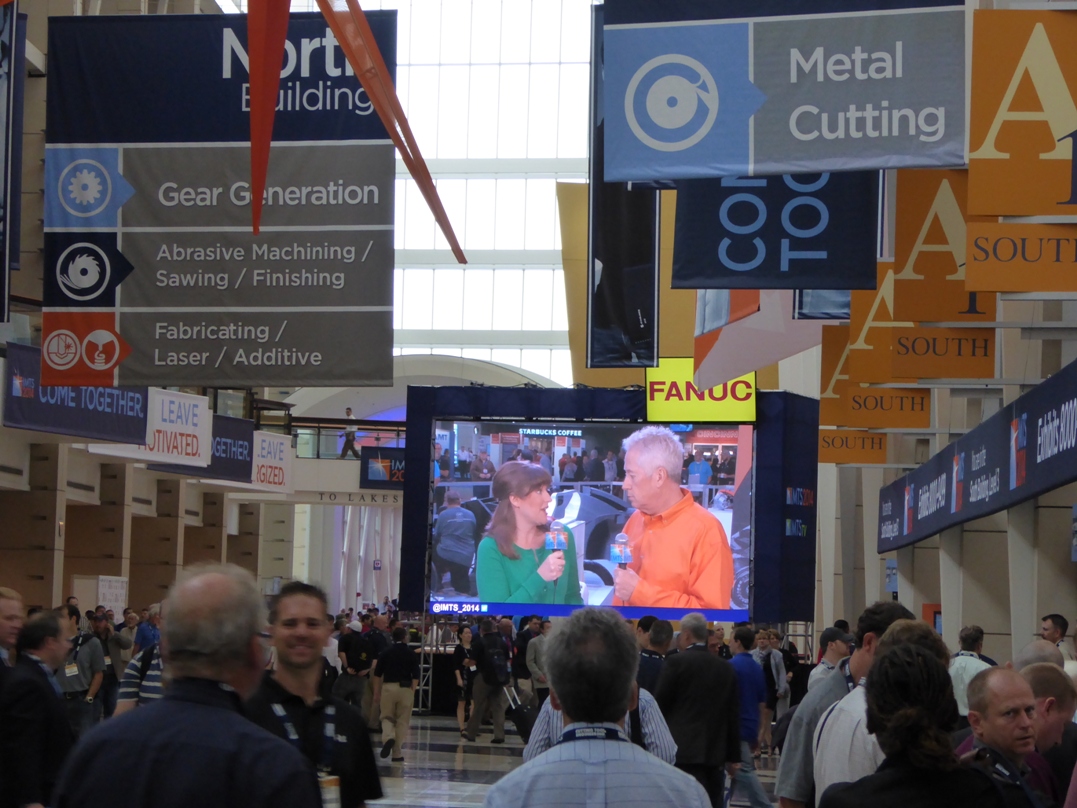

IMTS - International Manufacturing Technology Show


8-13 сентября 2014, Чикаго, Иллинойс, США
Крупнейшая и самая представительная международная выставка по машиностроению, технологиям, металлообработке, CAD/CAM, роботехнике, станкостроению и пр. Проходит один раз в два года. На ней выставляется около 2000 фирм, более 100000 посетителей из 120 стран мира. Выставка поражает своими масштабами и, конечно, безупречной организацией. Устроители выставки умудряются принять, разместить такое количество участников, обеспечить транспортировку между выставочным комплексом, гостиницами и аэропортами.

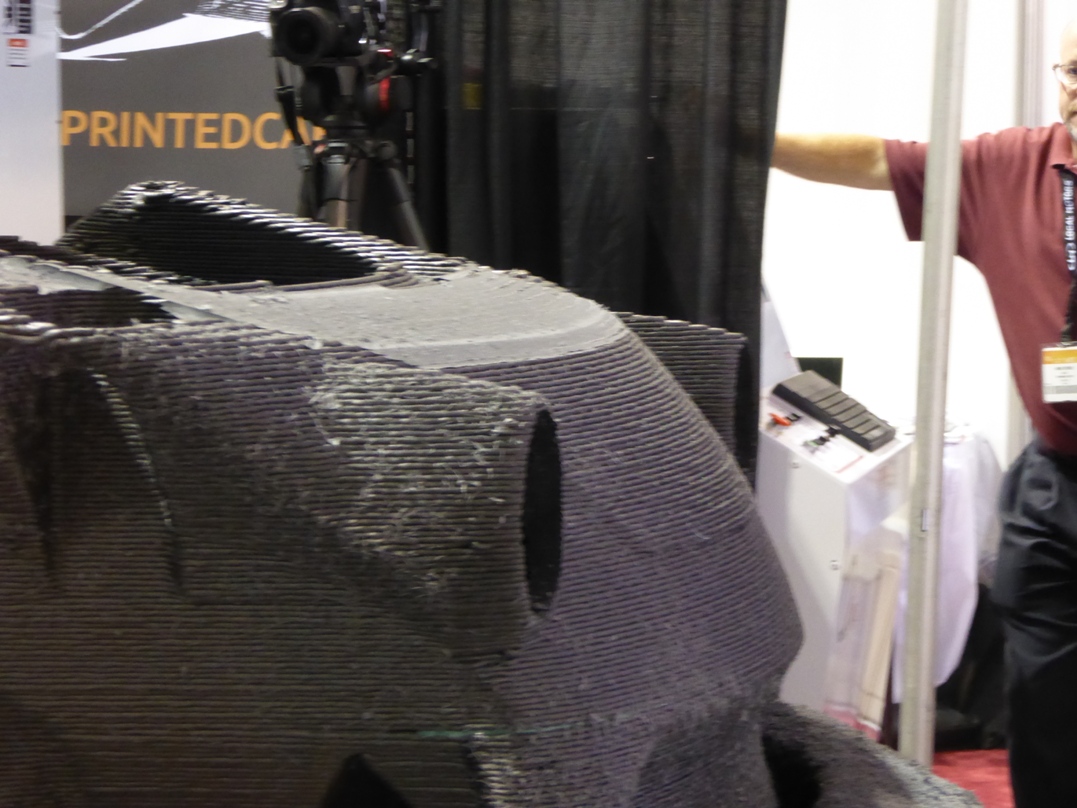

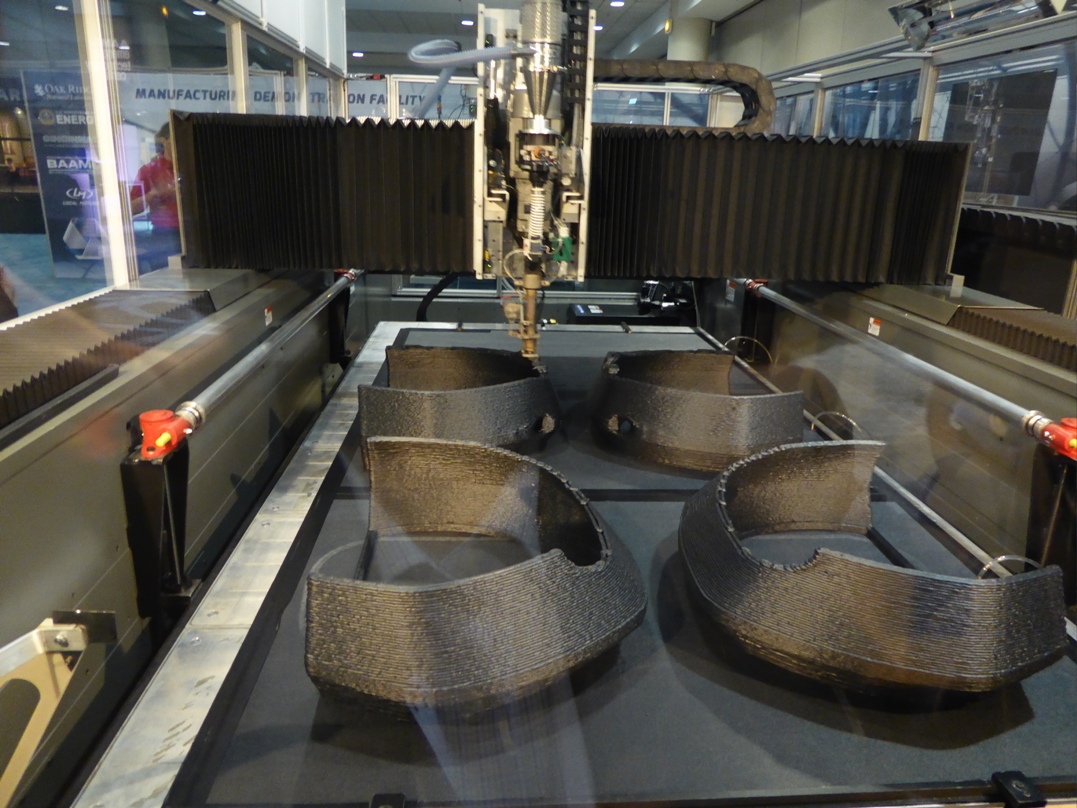

На этой выставки очень много новинок. Вот некоторые из них. Самый большой в мире 3Д принтер.

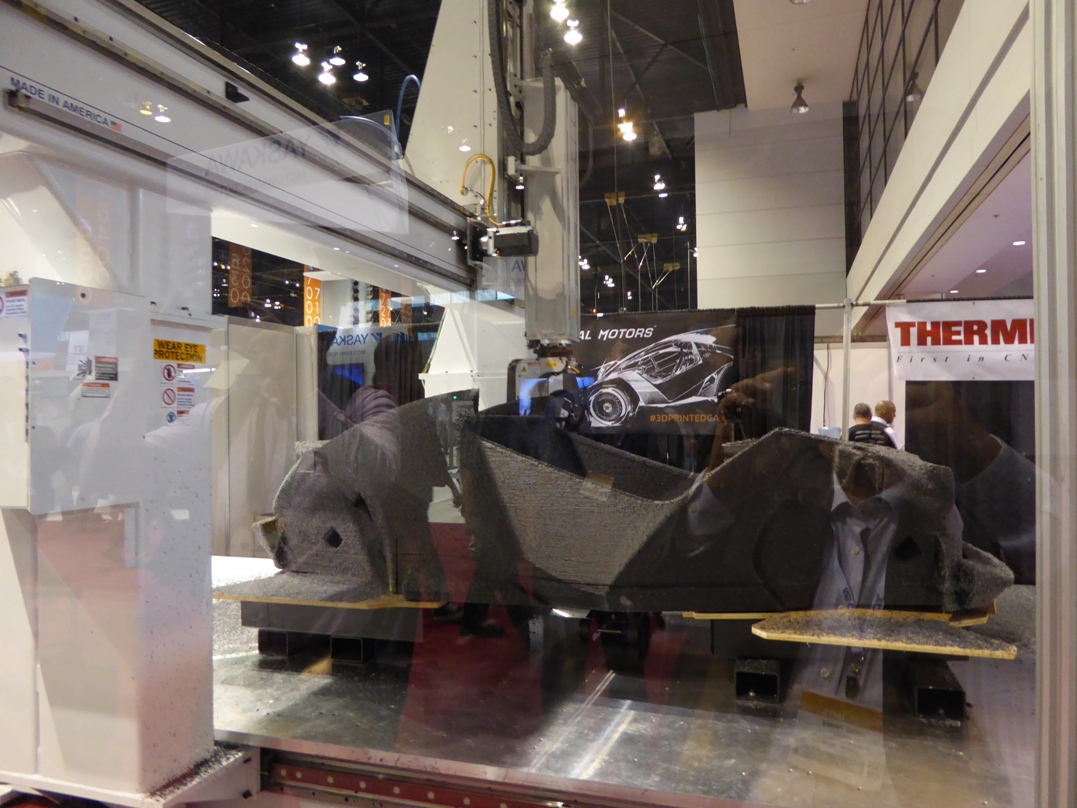

В ходе выставки на нем демонстрируется изготовление реального пластикового корпуса спортивного автомобиля. Слои примерно 6 - 8 мм по толщине.

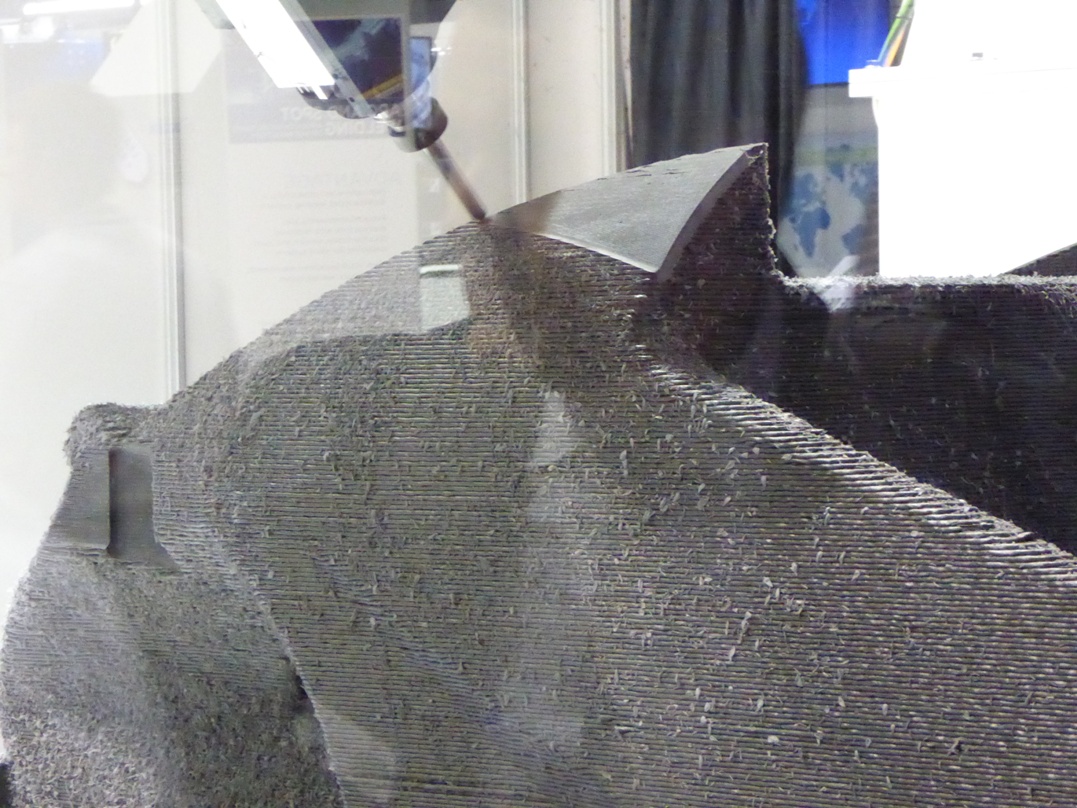

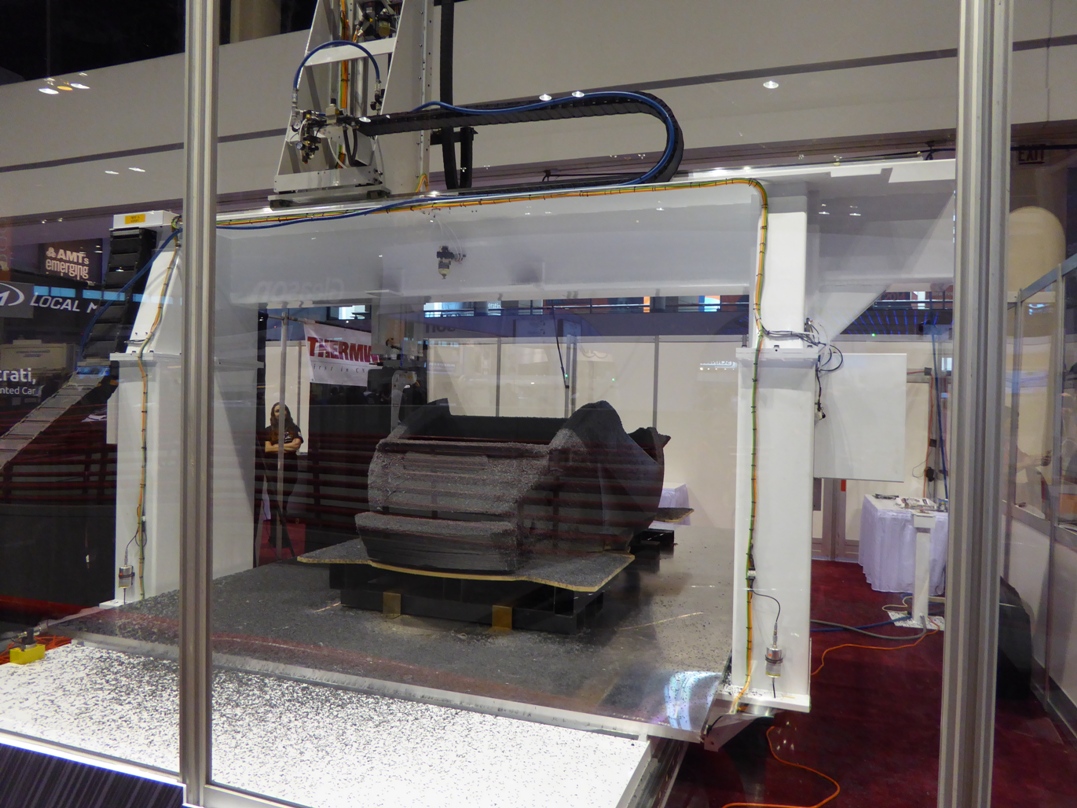

Отпринтованные детали переноятся в громадный ЧПУ, на котором круглой фрезой обрабатываются все поверхности, чтобы сгладить ступеньки.









Продолжение следует
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0

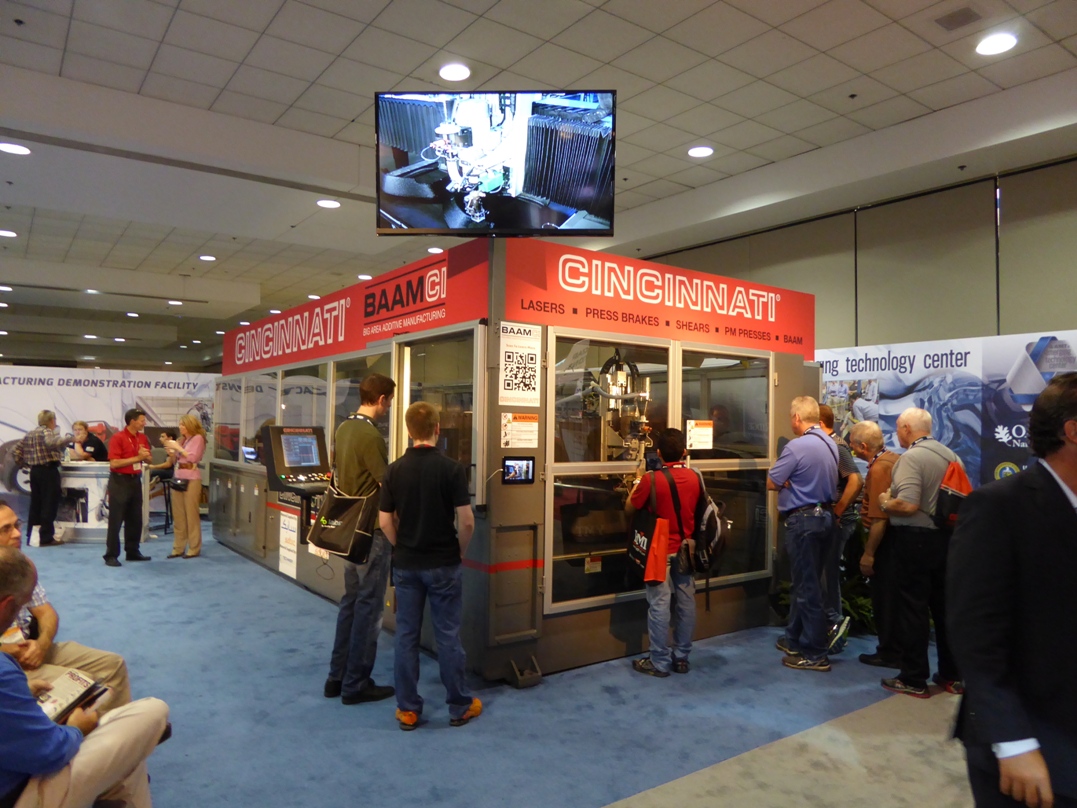

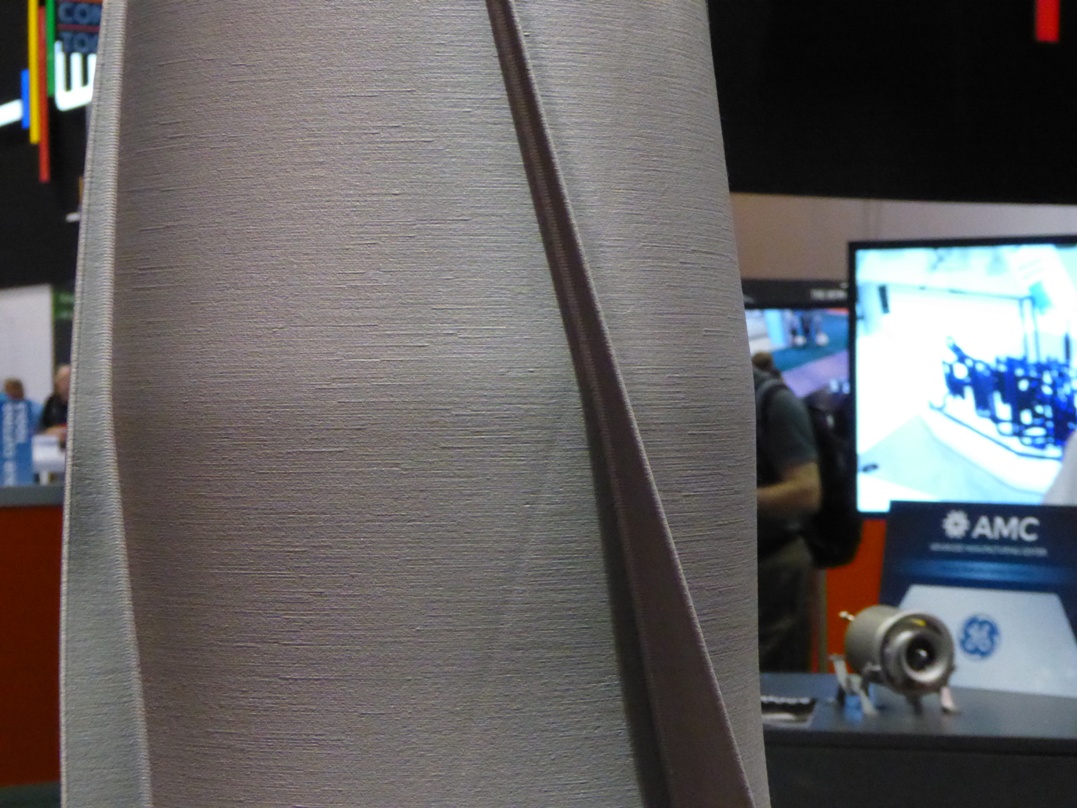

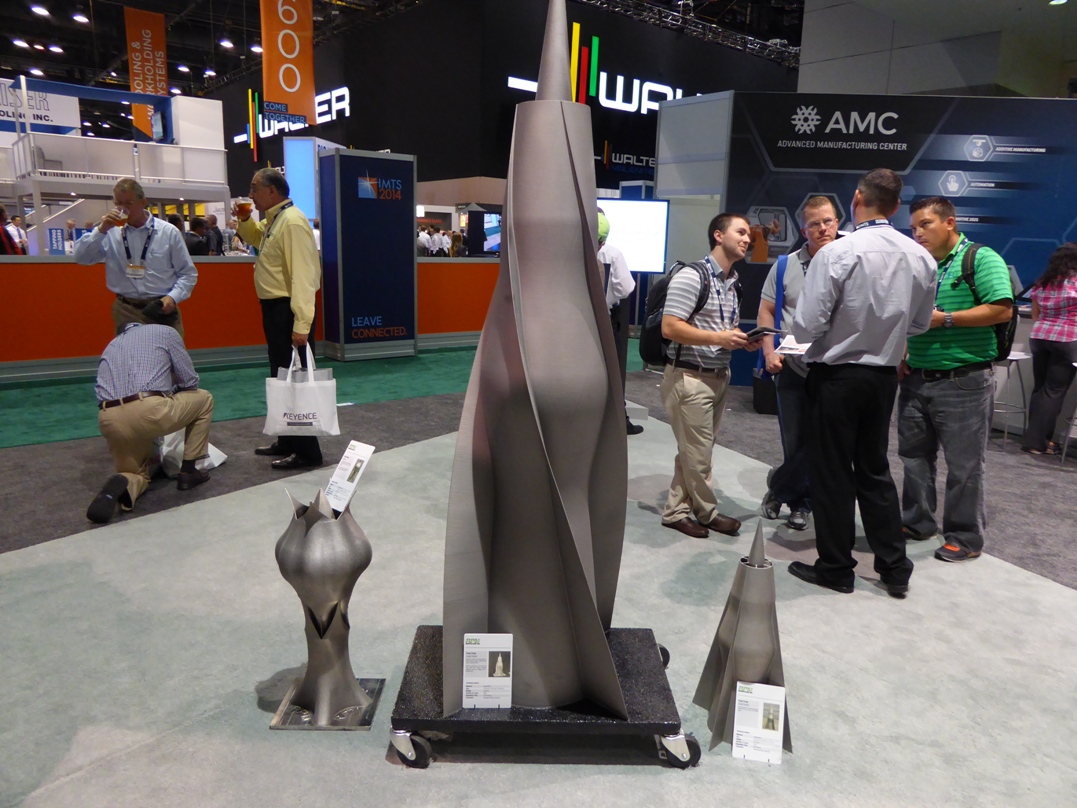

Другая технология 3Д печати, сразу в металле с заданными свойствами.

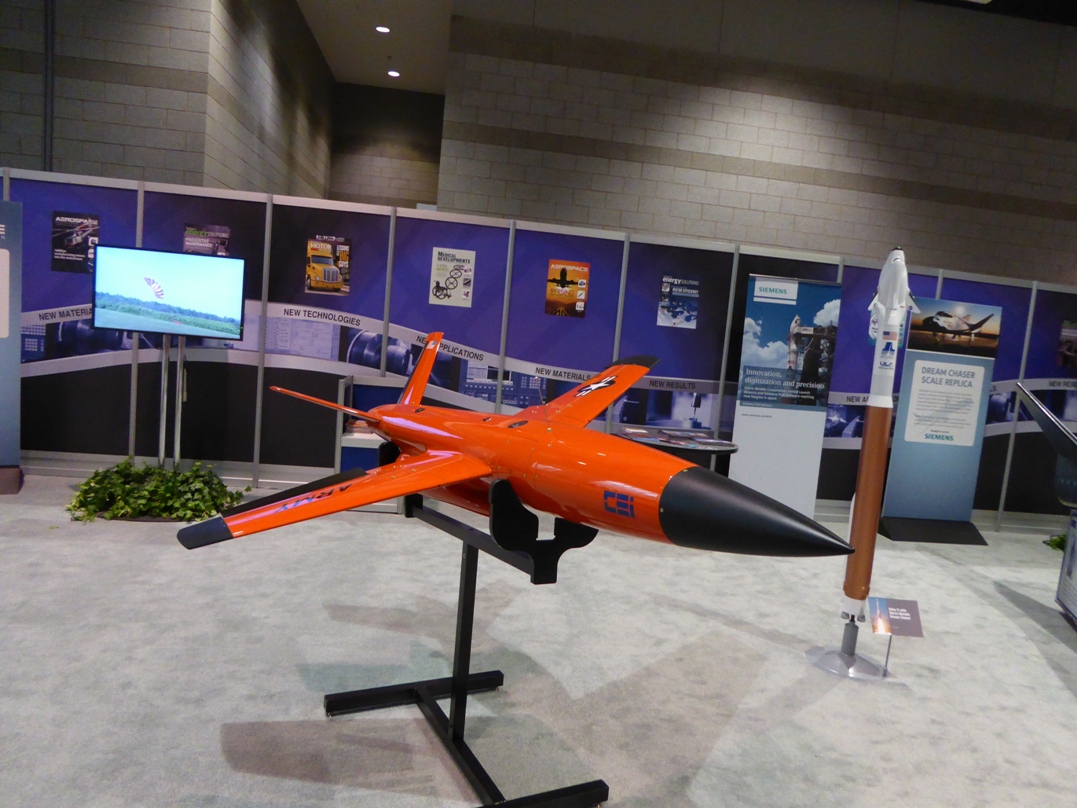

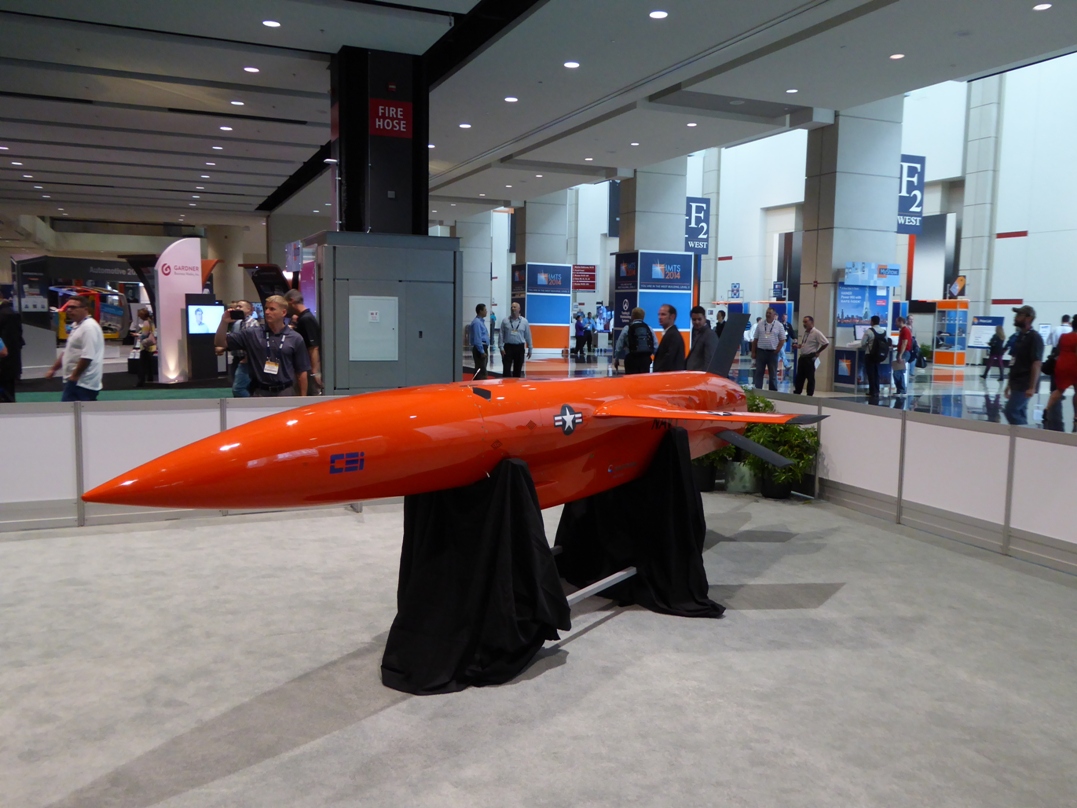

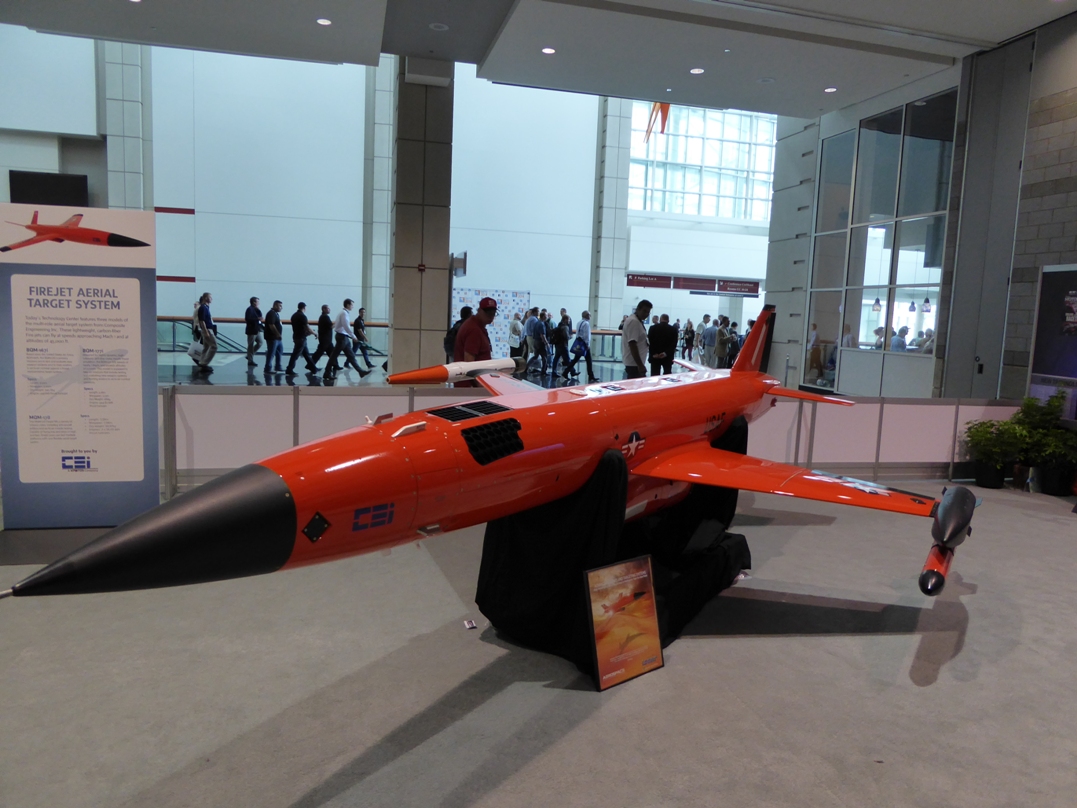

Сверхзвуковые реактивные беспилотники.

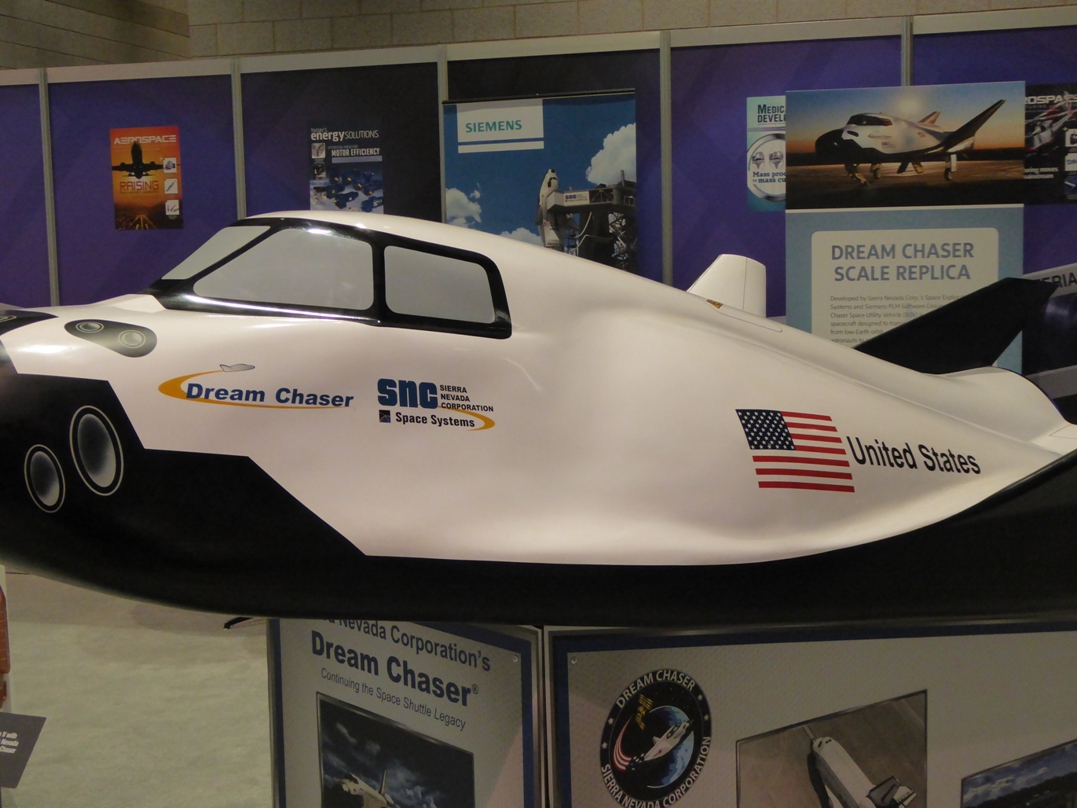

Модель нового небольшого шаттла

Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0
Роботы.

Их все больше на производствах. Они становятся умнее, они разных размеров, разной специализации, разной мощности и скорости.

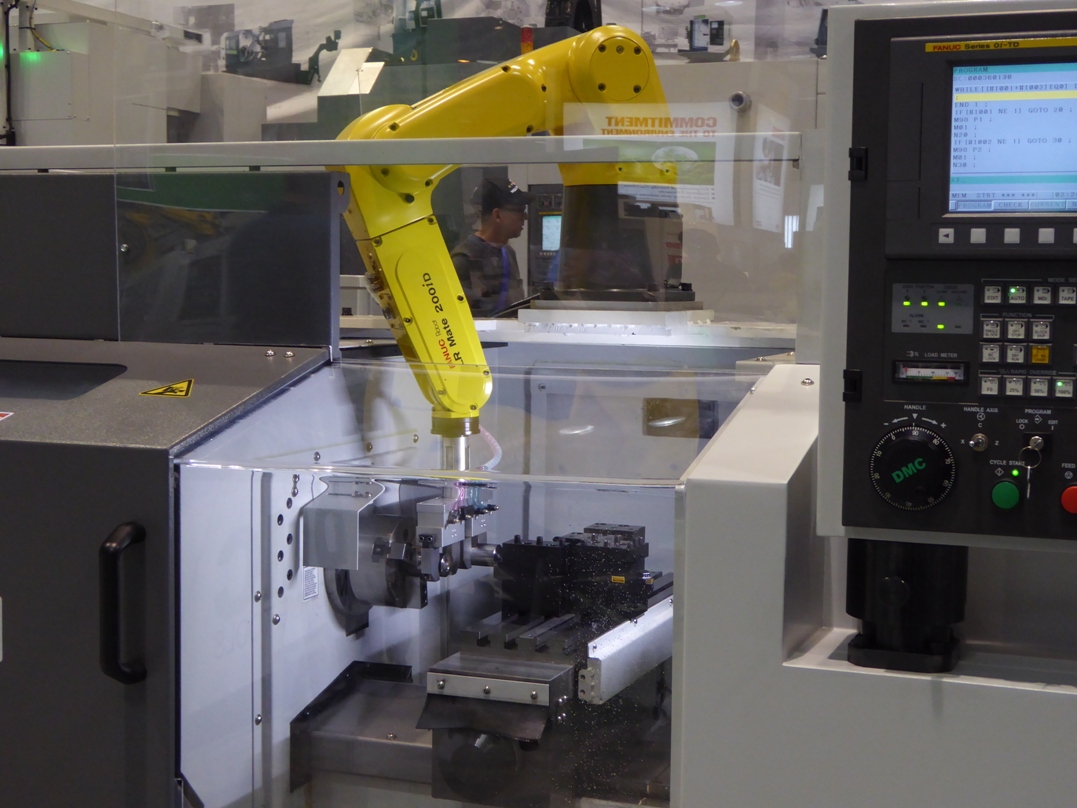

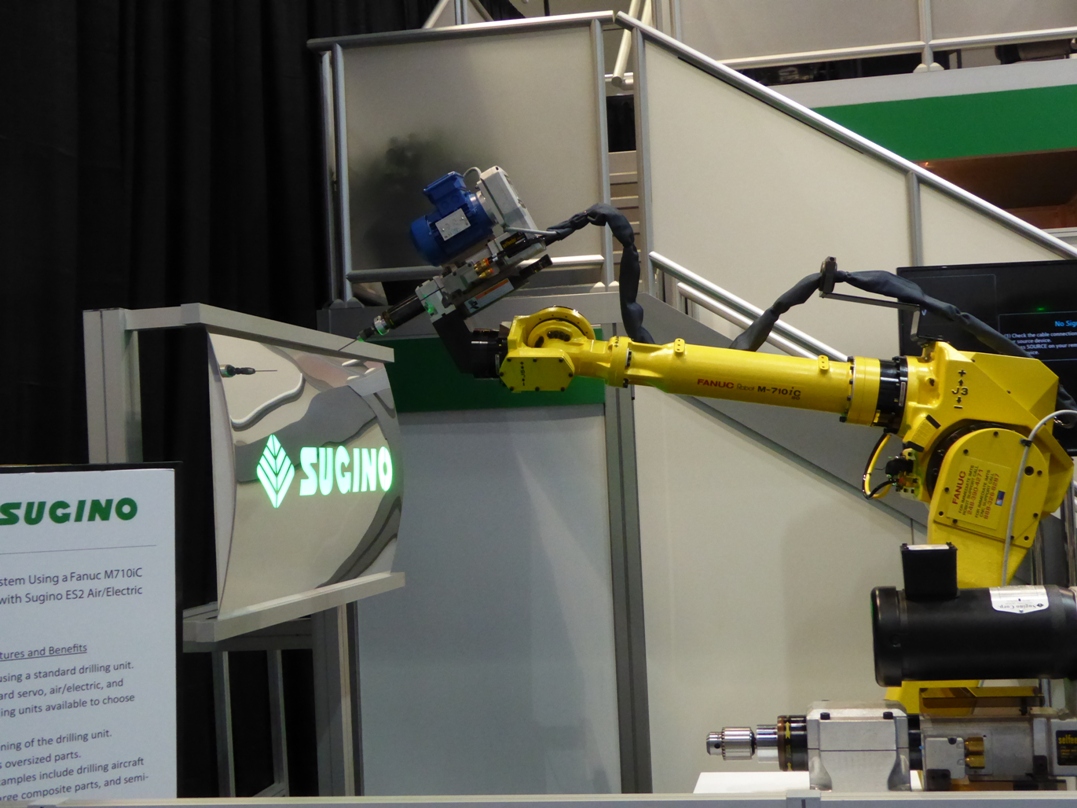

Одиночные роботы делают простые механические операции вместо человека.

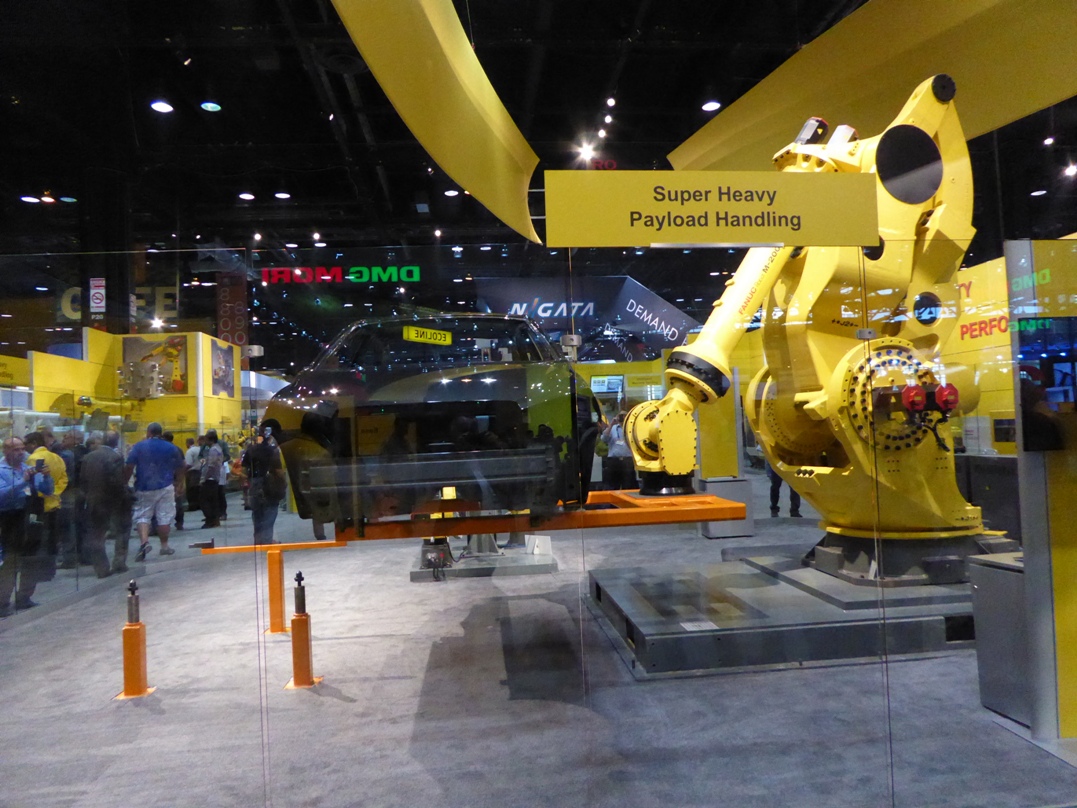

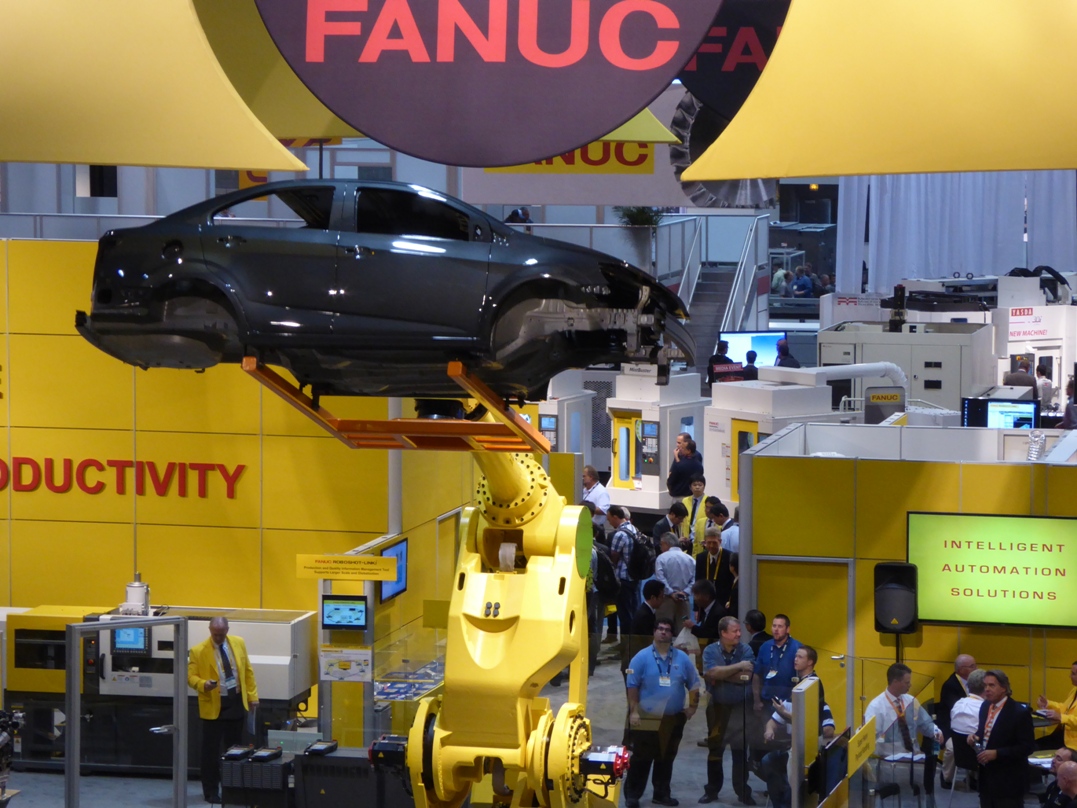

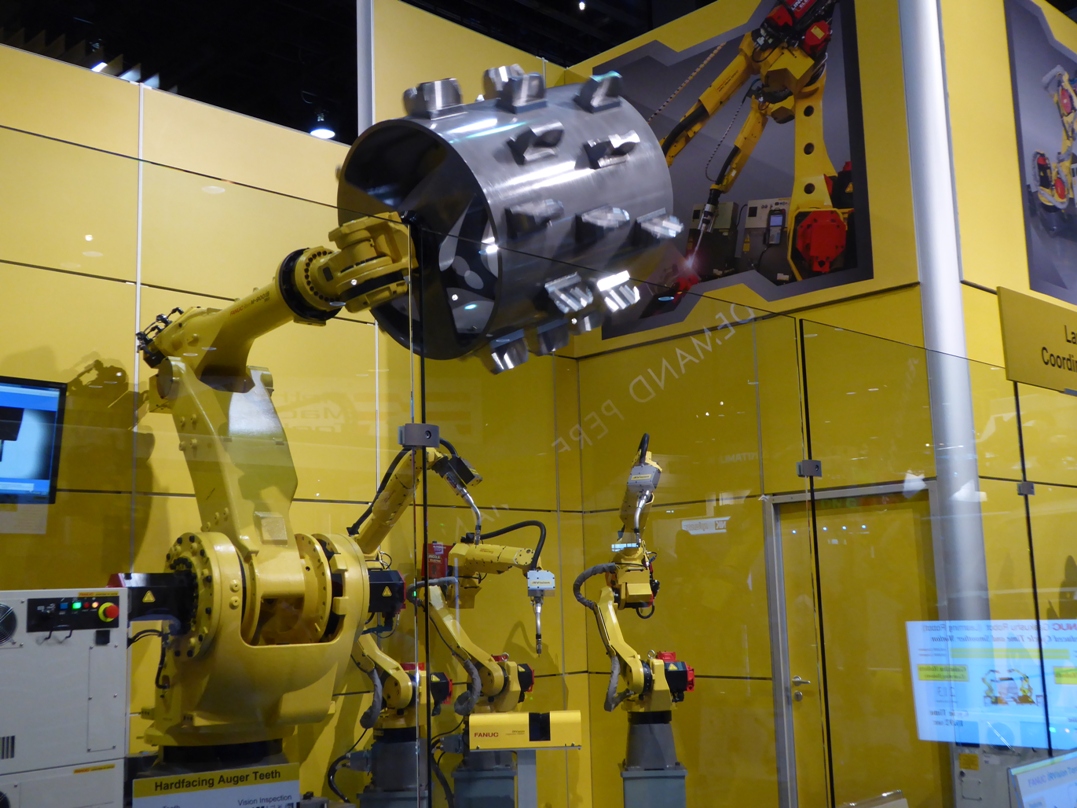

Робот-монстр легко жонглирует корпусом автомобиля.

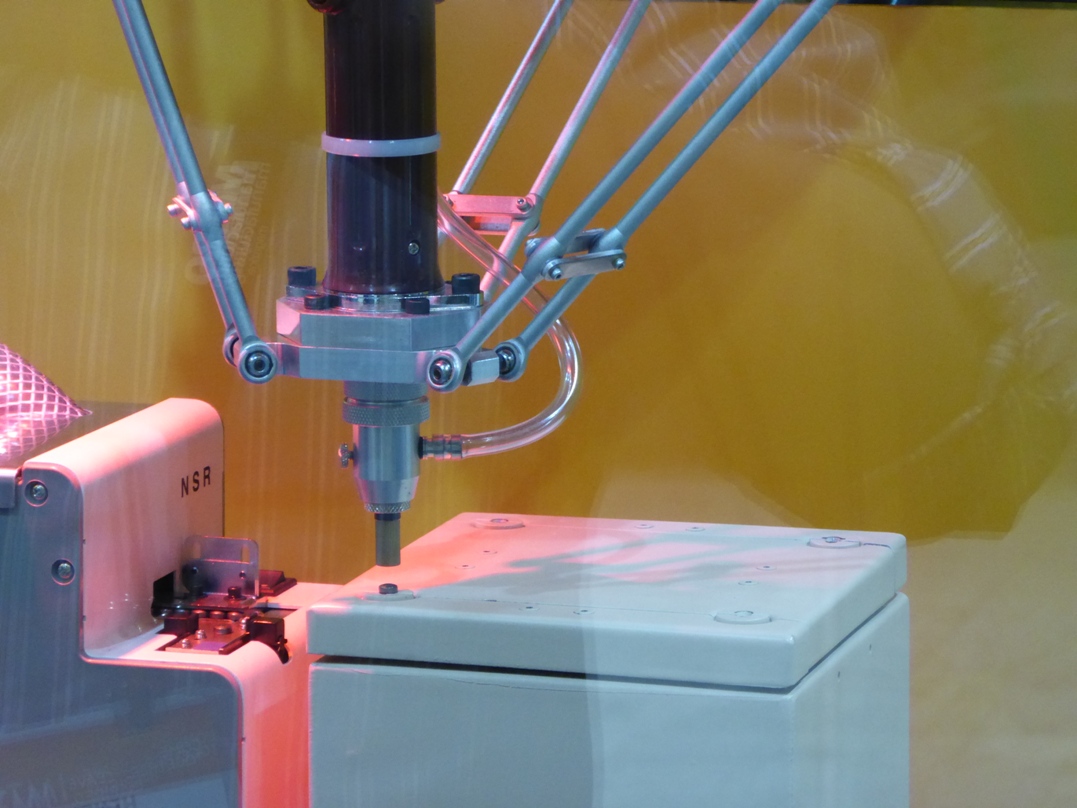

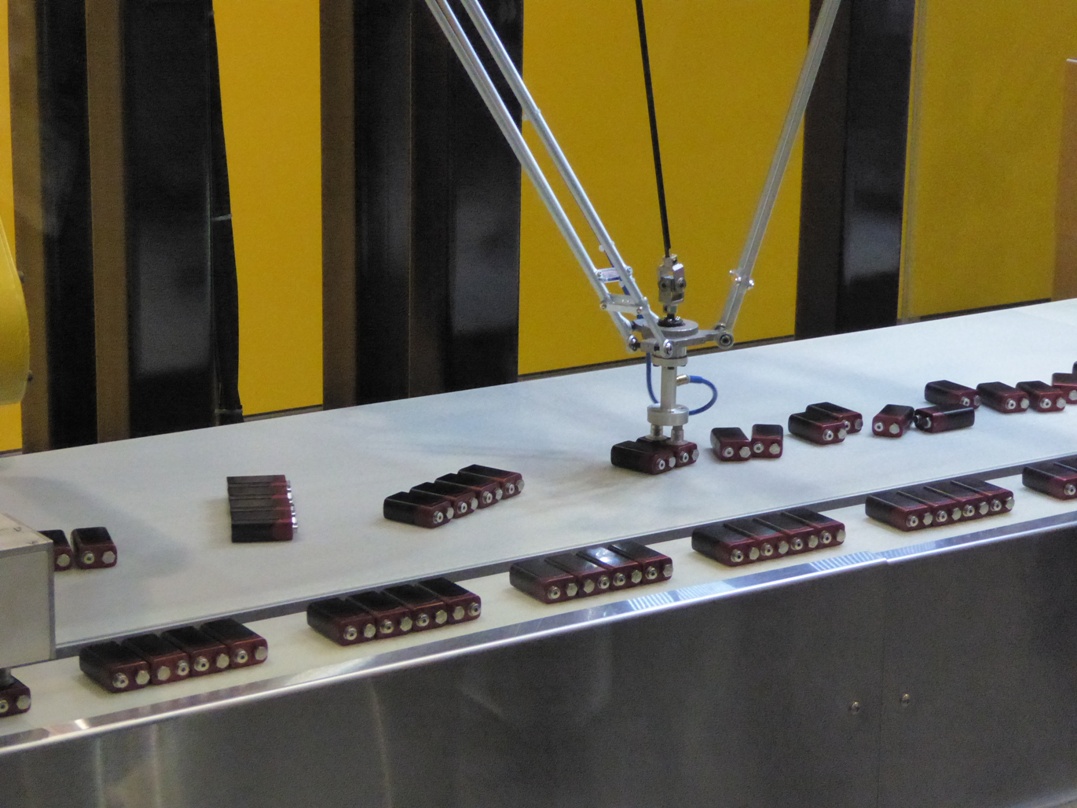

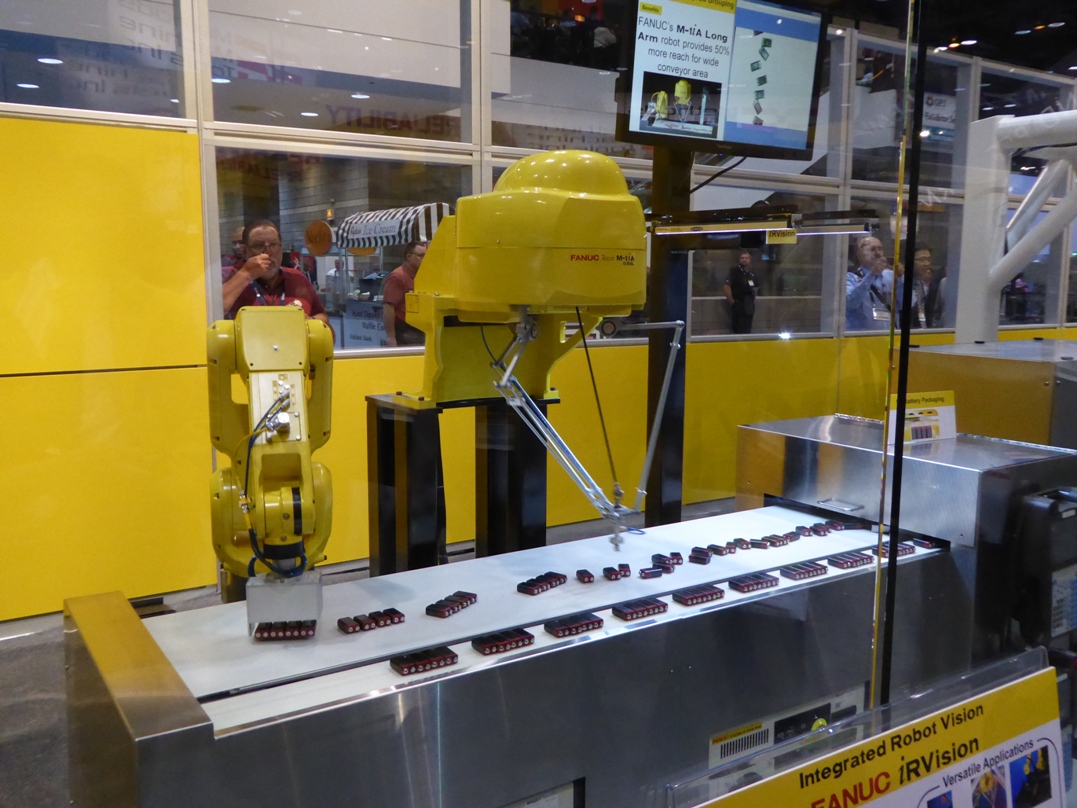

Маленькие скоростные роботы на поточных линиях. С неимоверной сторостью сортируют, собирают, закручивают болты и пр.

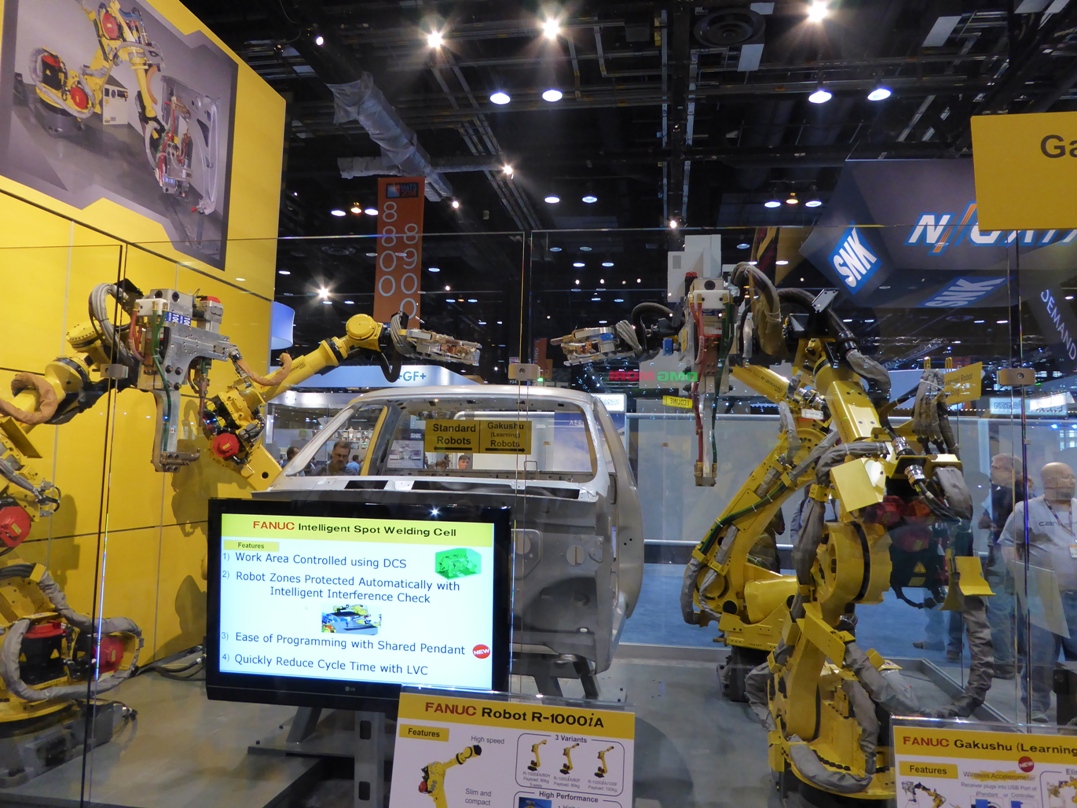

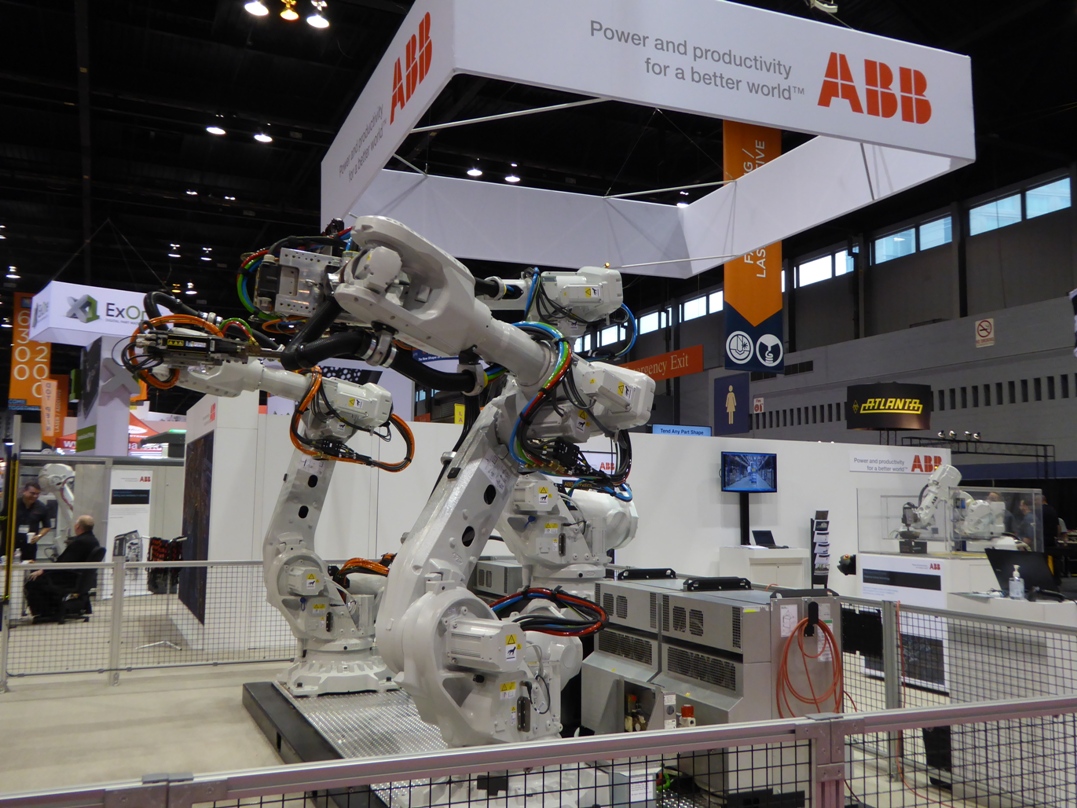

Особенно поражают воображение бригады роботов. Вот эти четверо собирают и сваривают корпус автомобиля.

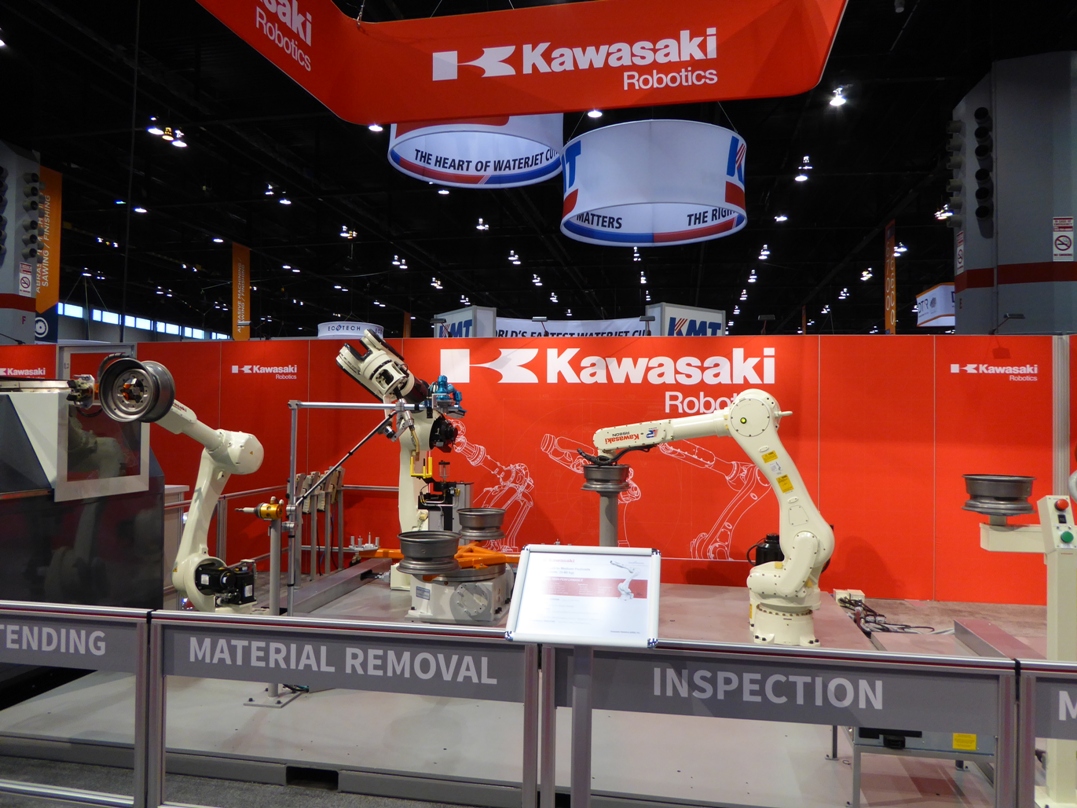

Эти собирают диски



Эти просто играют друг с другом

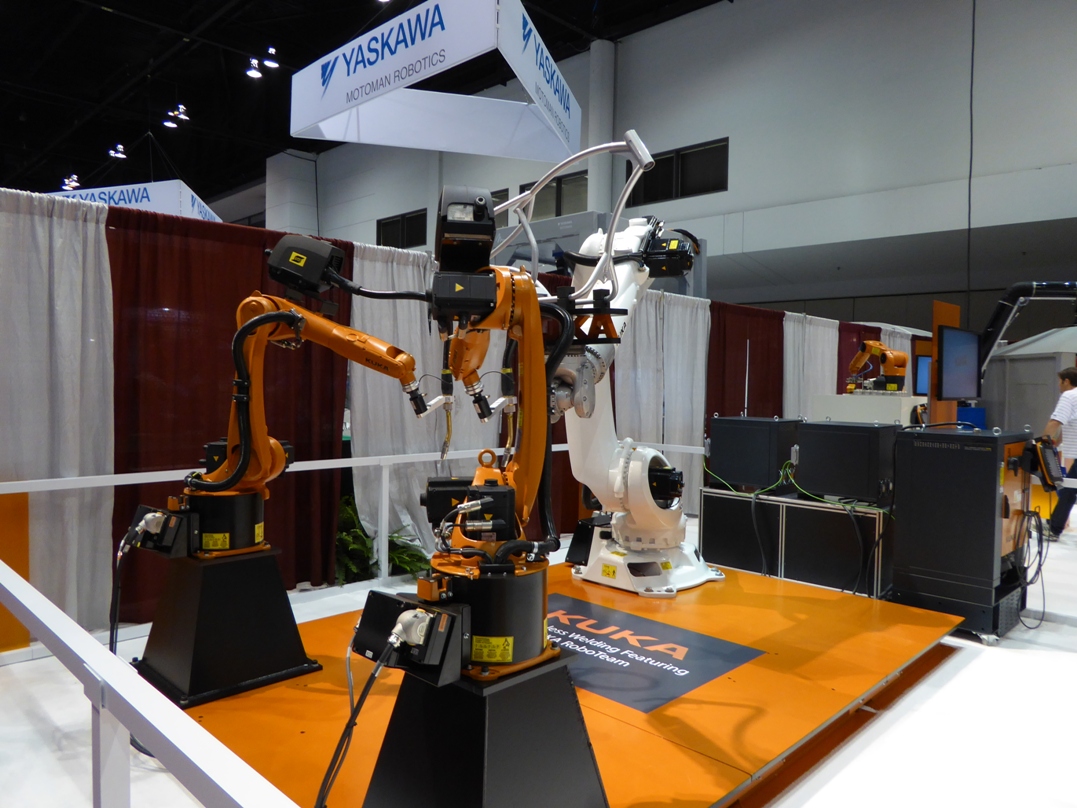

Один большой держит и поворачивает изделие, три мелких собирают приваривают детали




Эти трое собирают раму мотоцикла

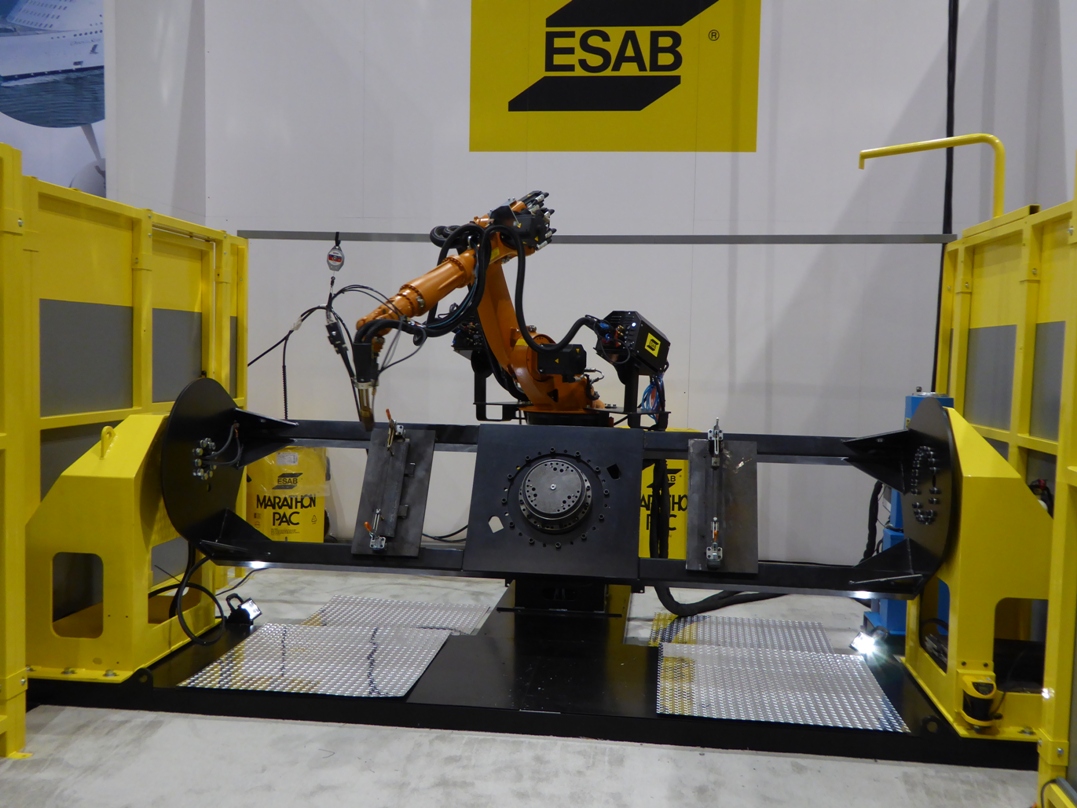

Вместе с 5-осевым станком сваривает сложные конструкции

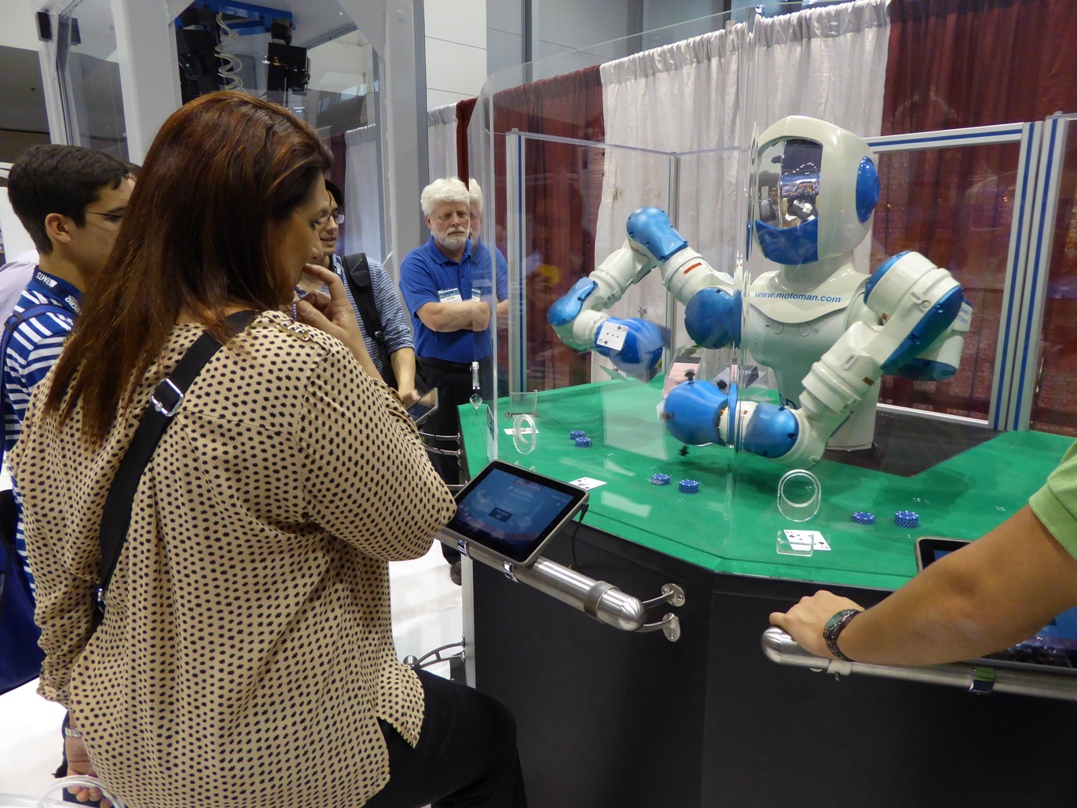

Играет с любым желающим в покер и, как правило, выигрывает.

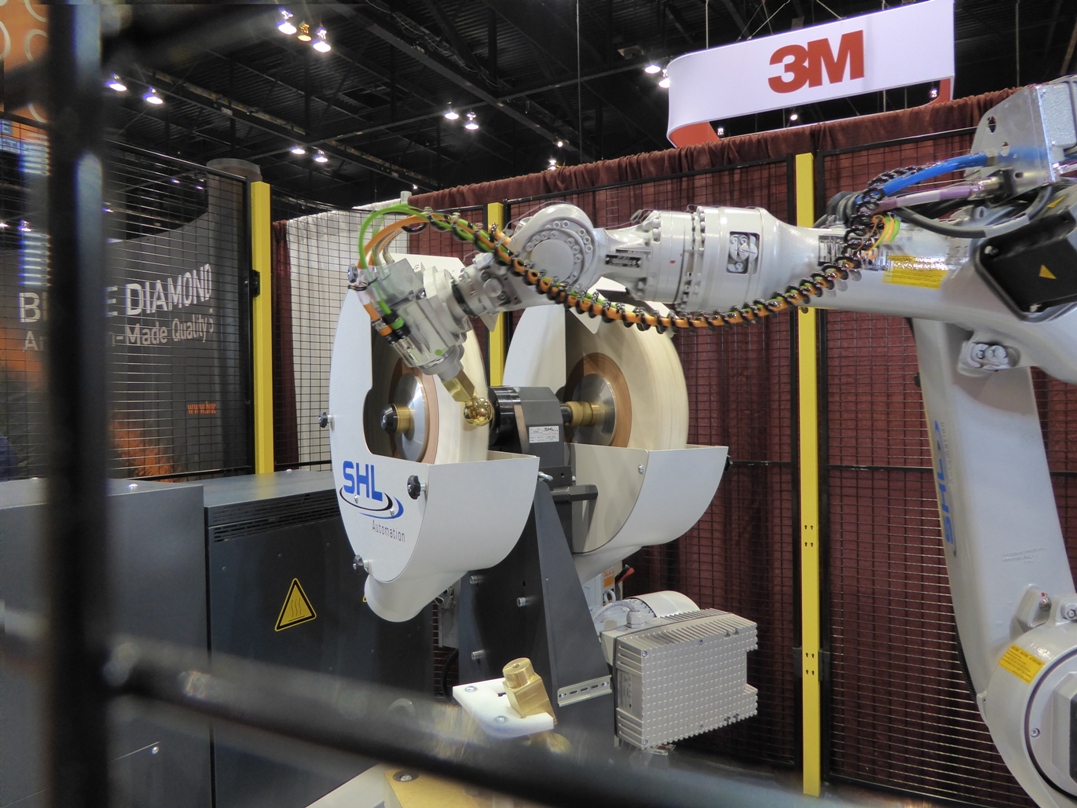

Полирует изделия

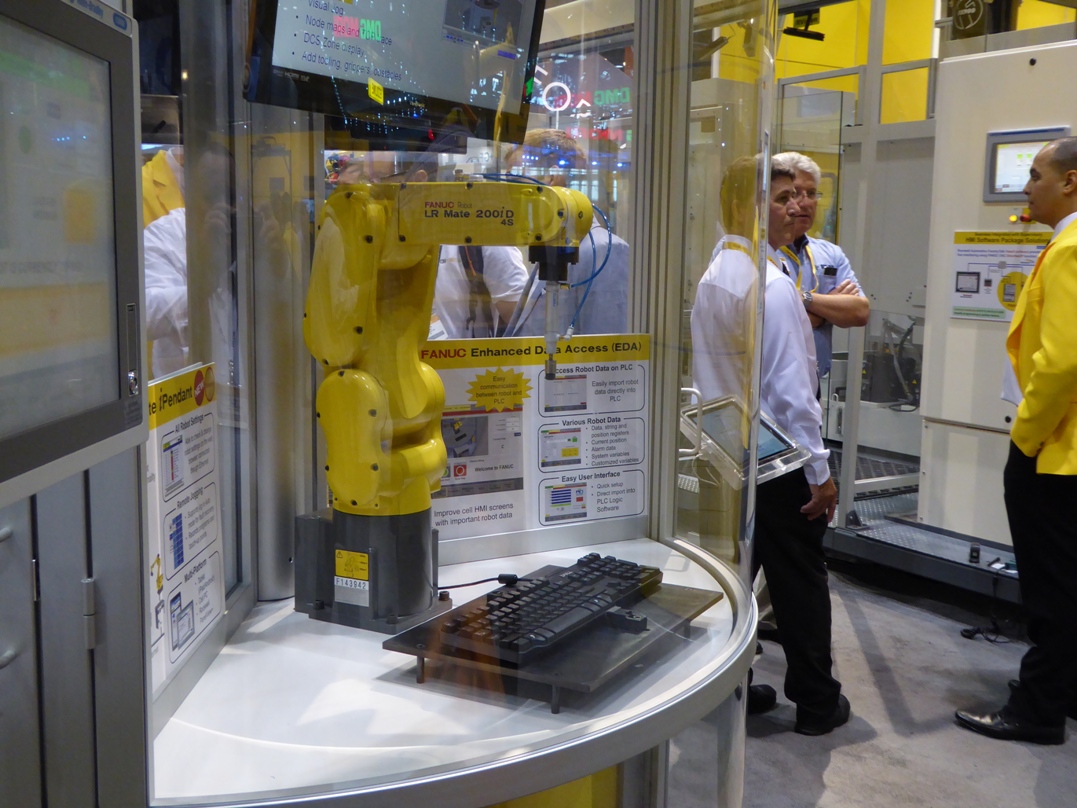

Печатает на клавиатуре

Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
stan_b,
Спасибо, прям как сам там побыал)
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0
NS CNC завершила разработку своей новой фрезы для воска. В отличие от существующей NS Bit, новая фреза имеет дополнительные режущие кромки на цилиндрической части. Тем самым, общая режущая часть новой фрезы составляет 27 мм, в отличие от 18,6 мм у существующей. Теперь фреза может резать воск всей своей длиной. Другие параметры остаются прежними: 0.10 мм полусфера на конце, 10 град. общий угол. Ее наименование NS DC Bit (DC - Deep Cut - глубокая резка). Продажа фрезы начнется с ноября этого года.
Изменено: stan_b - 13.09.2014 00:38:32
Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
Цитата

NS CNC завершила разработку своей новой фрезы для воска. В отличие от существующей NS Bit, новая фреза имеет дополнительные режущие кромки на цилиндрической части. Тем самым, общая режущая часть новой фрезы составляет 27 мм, в отличие от 18,6 мм у существующей. Теперь фреза может резать воск всей своей длиной. Другие параметры остаются прежними: 0.10 мм полусфера на конце, 10 град. общий угол. Ее наименование NS DC Bit (DC - Deep Cut - глубокая резка). Продажа фрезы начнется с ноября этого года.
я первый! мне пару!
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
thumbup2 !
С Уважением, Егор.
Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5
Очень крутой репортаж! Спасибо! ))
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0

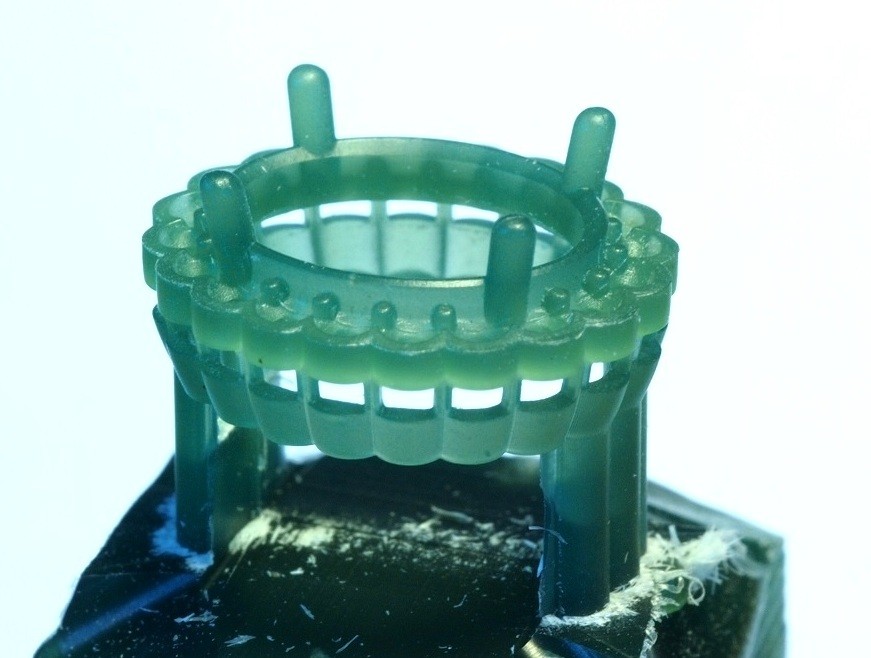

Дизайн клиента, вырезано Раймсом. Большой камень 12 мм в длину.

Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
Цитата
Дизайн клиента, вырезано Раймсом. Большой камень 12 мм в длину.
забавно...на вооружение !!!
С Уважением, Егор.
Пользователь
Регистрация: 06.08.2008
Откуда: Владивосток

Сообщений: 142
В друзьях у: 0
Голосов: 15 / 0

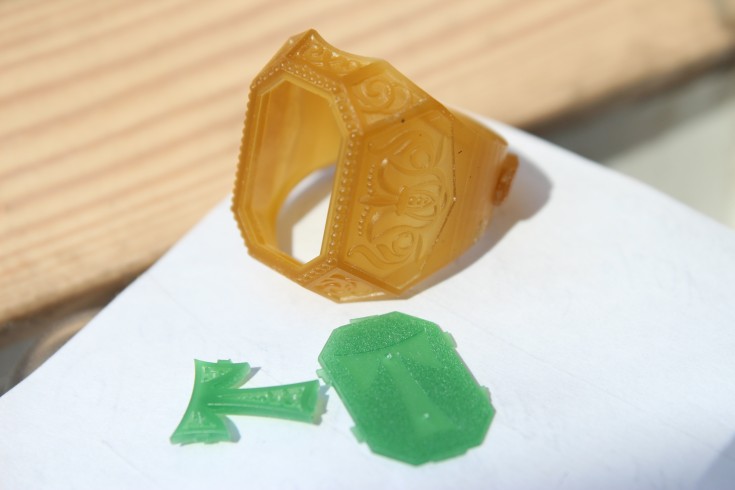

Пожалуй, тоже залью немного.


Сильно помидорами не кидайте, не без косячков конечно... Фотографировать восковки (как, впрочем, и резать их) пока не умею. Но я работаю над собой, честно-честно  :)

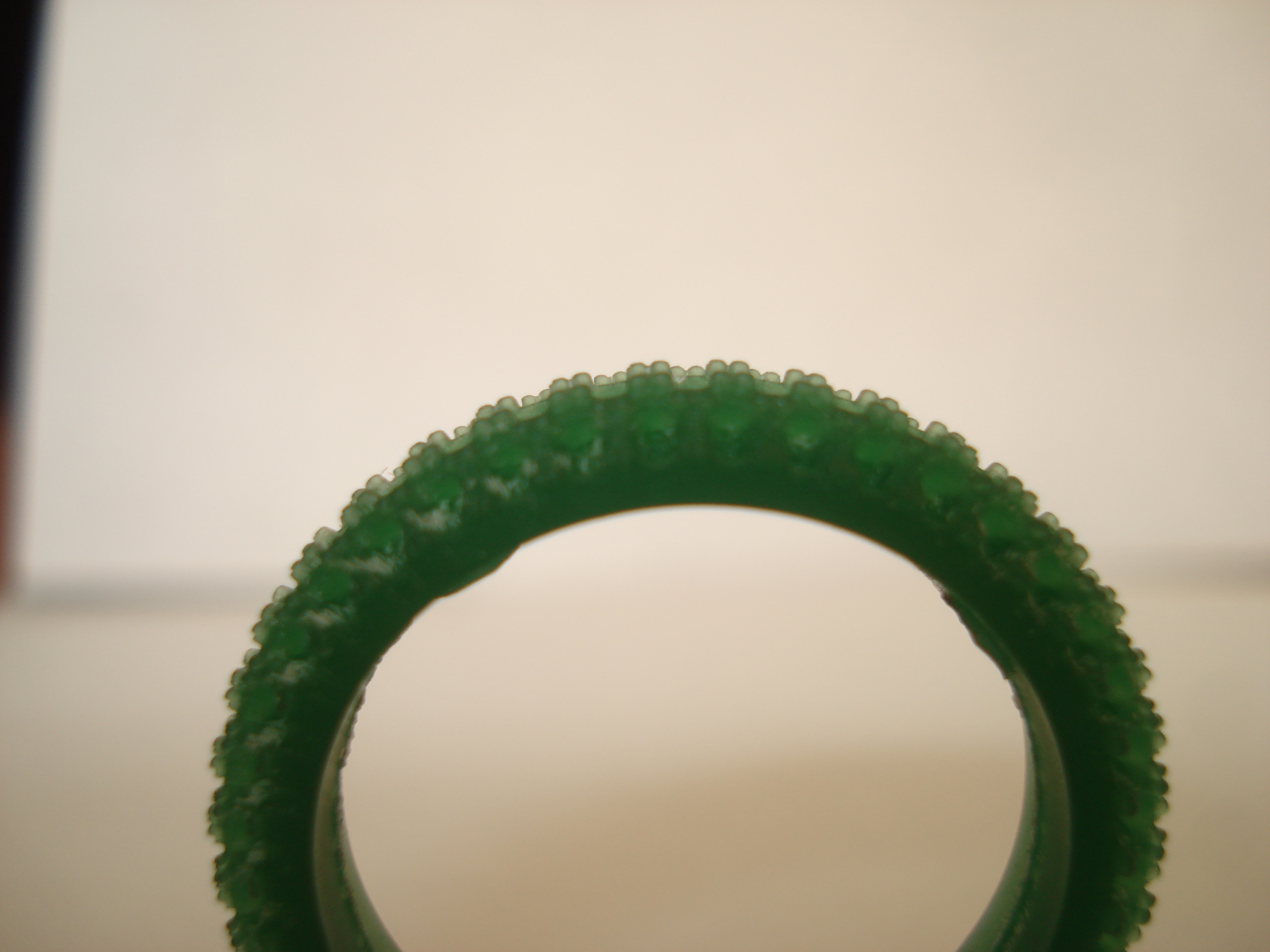

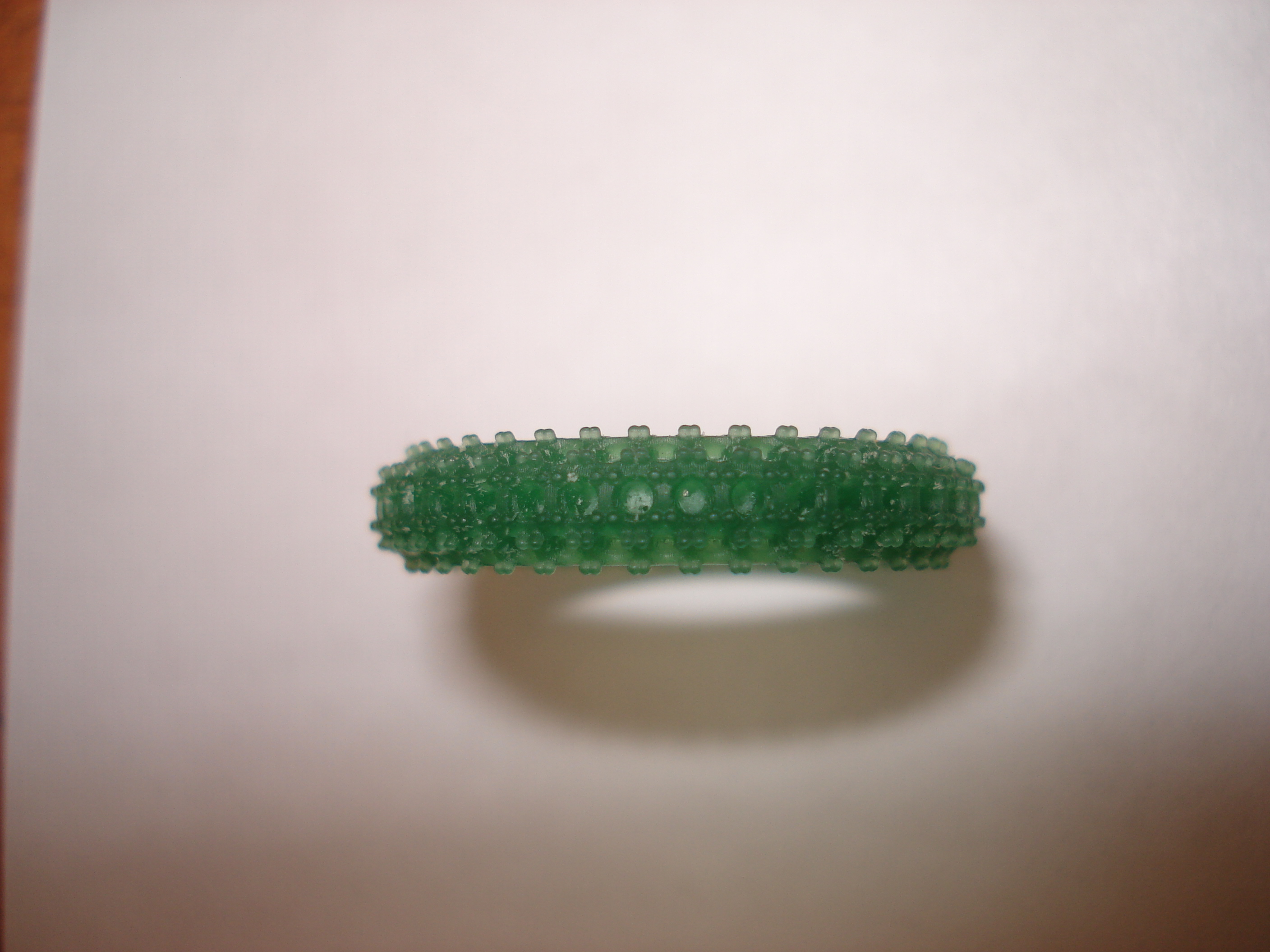

Фрезеровалось на Mira2E
Изменено: Alex@nder - 17.09.2014 09:23:44
Пользователь
Регистрация: 14.12.2010

Сообщений: 81
В друзьях у: 0
Голосов: 3 / 2
Nice
Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
NS CNC Evoc 200E





zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0

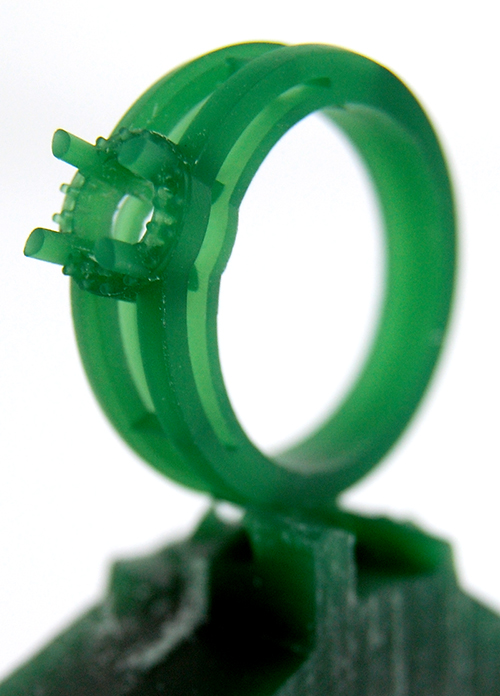

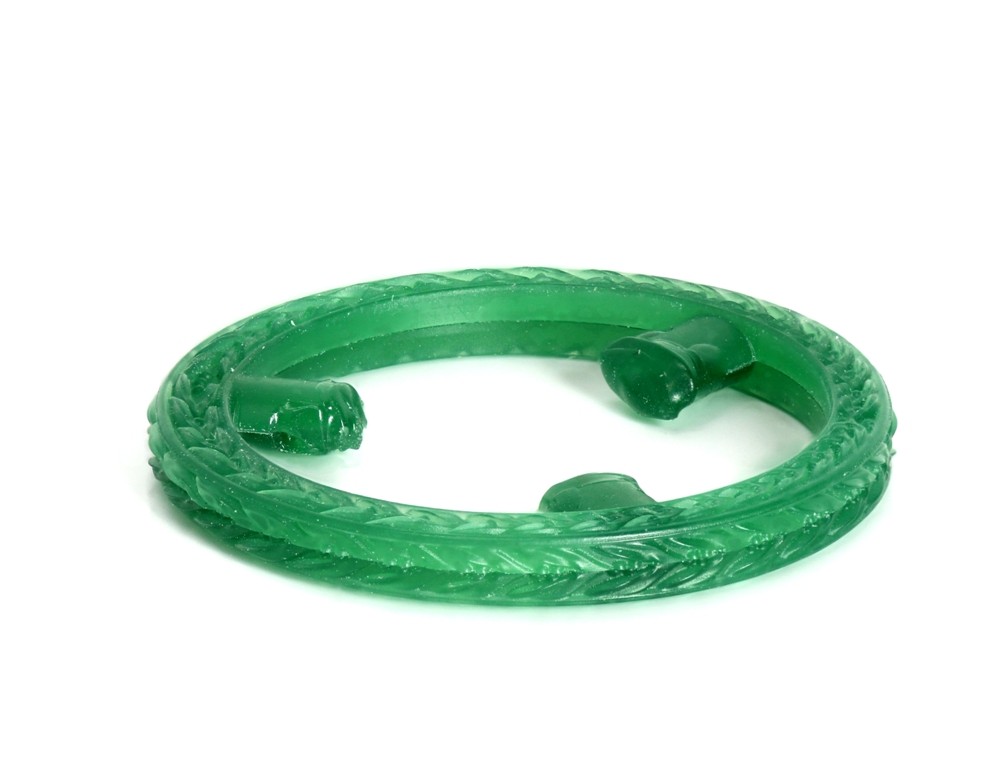

Wedding band. Дизайн клиента, стратегия и просчет Раймса. Резалось на Мире-3. Очень узкое, всего 2 мм. Сделано из двух частей.

Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
stan_b,
а какая цель двух частей? восковку видимо спаяли, а зачем? я просто впервые такое вижу.
Изменено: SandrHard - 23.09.2014 12:16:21
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0
SandrHard,
Цель такой стратегии - достичь фрезой всех участков модели. Спаяны только литники. Сами половинки просто точно соединины, между ними нет зазора.
