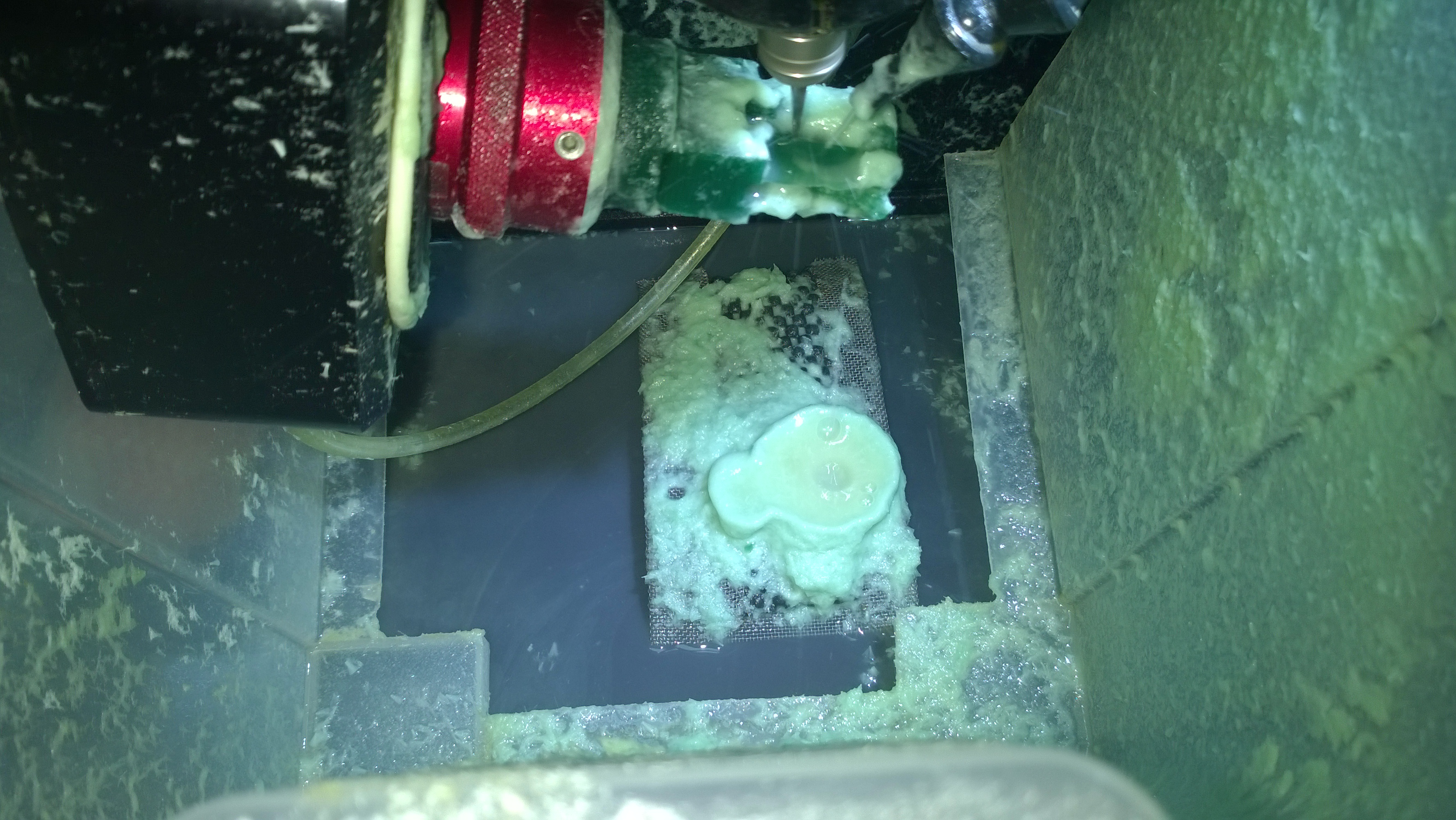

Пришлось  сегодня сделать сетку, закрывающую отверстия от восковой каши. Если использовать новый бачок для CОЖ, то придется на столе внутри защитного экрана сделать подобную сетку, закрывающую весь низ стола. Сетку после работы снимать и промывать. Либо делать систему как во внешних аквариумных фильтрах. Это очень удобно.

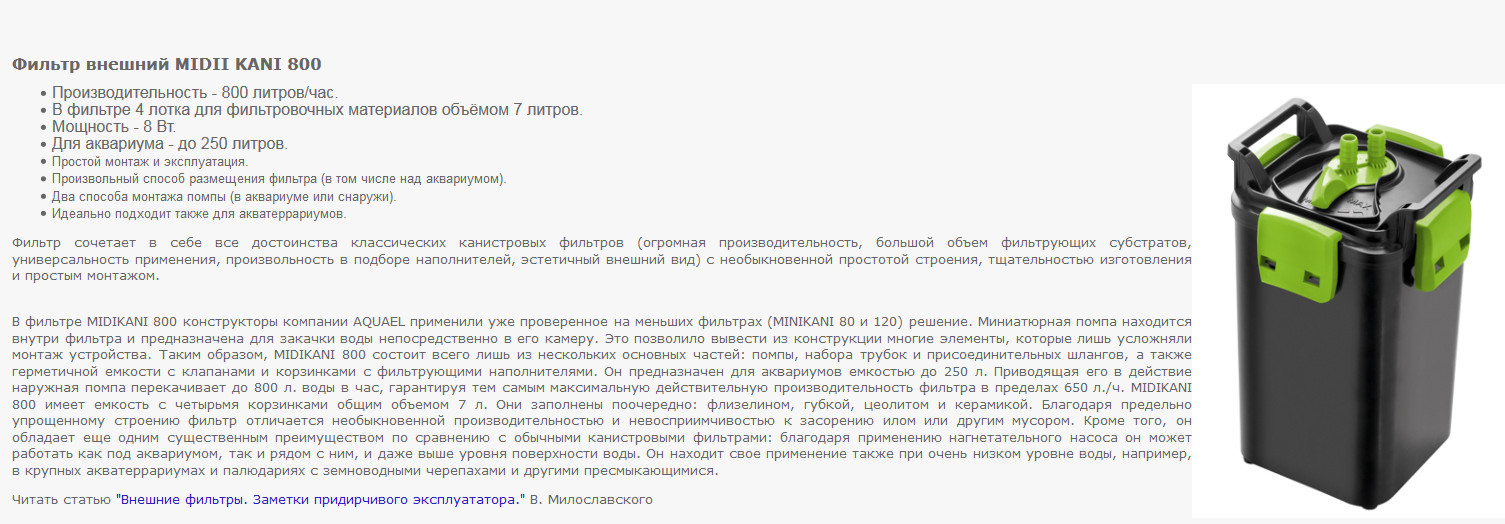

Так как сам имею аквас на 450 литров. Предложу готовое решение, внешний канистровый фильтр.

Вопрос к пользователям станка "Mira Mill":
Какое реальное поле обработки по осям XYZ?
На сайте нашел информацию
X Axis - 168 mm
Y Axis - 189 mm
Z Axis - 168 mm
Но как я понимаю это движение каретки по осям?

И сразу вопрос к пользователям станка, какие максимально крупные модели приходилось резать на станке?

Dmitry (ARDI),
на мире2 самое крупногабаритное
*круговая 5х - подставка диаметром 110мм с рисунками по торцу, под настольную скульптуру
*плоская +-180  - орден звезда диаметром 82мм

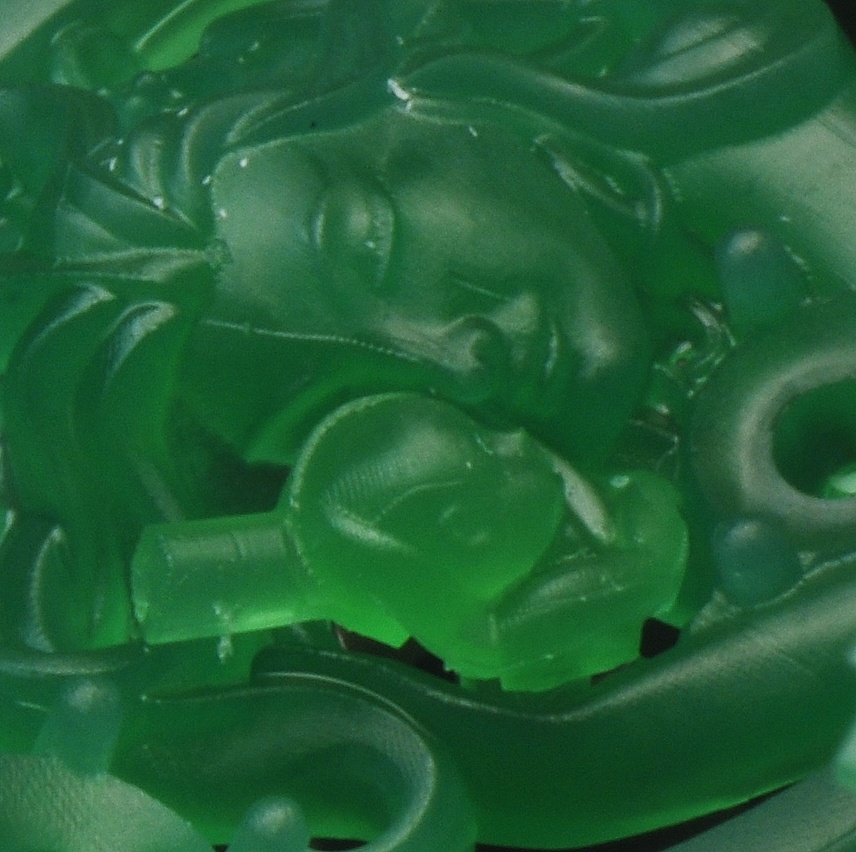

Срочный заказ. Машина встала на ремонт. Выручил коллега из Челябинска Егор(egro). Отодвинув свои заказы, взял мой заказ на фрезеровку по моему файлу.  Не пинайте его сильно, из за мелких недочётов, так как, они были оговорены сразу. Да и время поджимало. Верх кольца 25х15мм. Есть ещё одна вставка младенец, но она такая крохотная. Будет время сделаю фото. Егору спасибо за быстрое выполнение моего заказа.

ancher 72,
А чего пинать, и так понятно...
Лица на 0,019 с подачей 250, остальное 0,025 с подачей 427, без черновых проходов сразу из массива, от сюда и "удочкины" ступеньки в 0,03...

кстати, вот что делает фреза при шаге 0,019 подаче 400 и глубине реза 14мм...

egro,
похоже на не жесткость конструкции. Интересно, нужно бы свой так проверить.

Dmitry,
конструкции... хм... если только жескость крепления воска не, это просто воск играет.. фреза его тянет на себя при движении вглубь, а воск тянет фрезу в сторону вращения. такого не происходит например при глубине реза до 4-5мм, малым шагом до 0,02, подаче до 300, полив... а ну и еще обороты шпинделя от 11 до 14. Причем на малых оборотах шпинделя удочка такая же как и на больших при равных прочих параметрах.

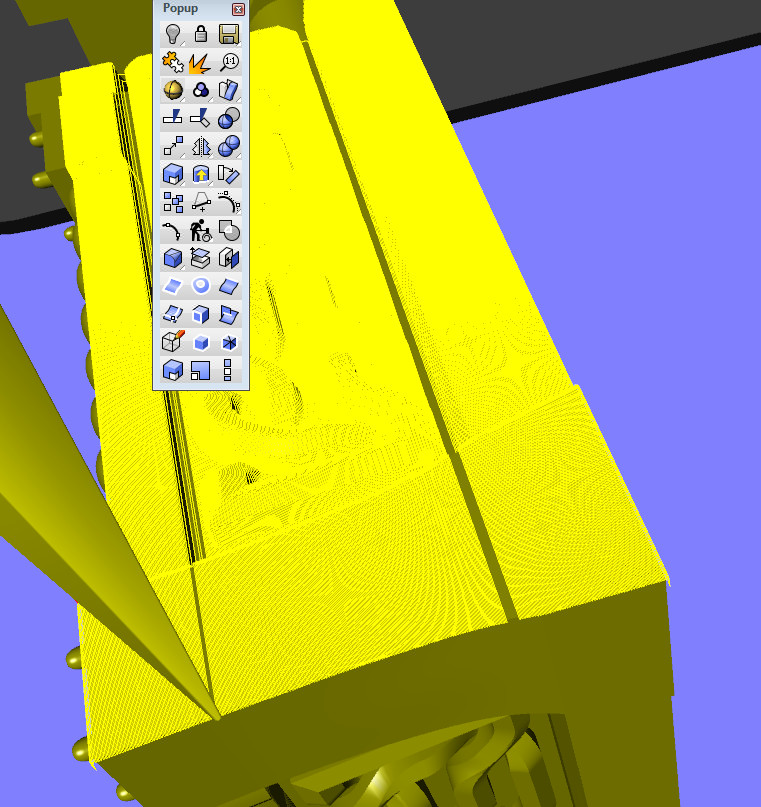

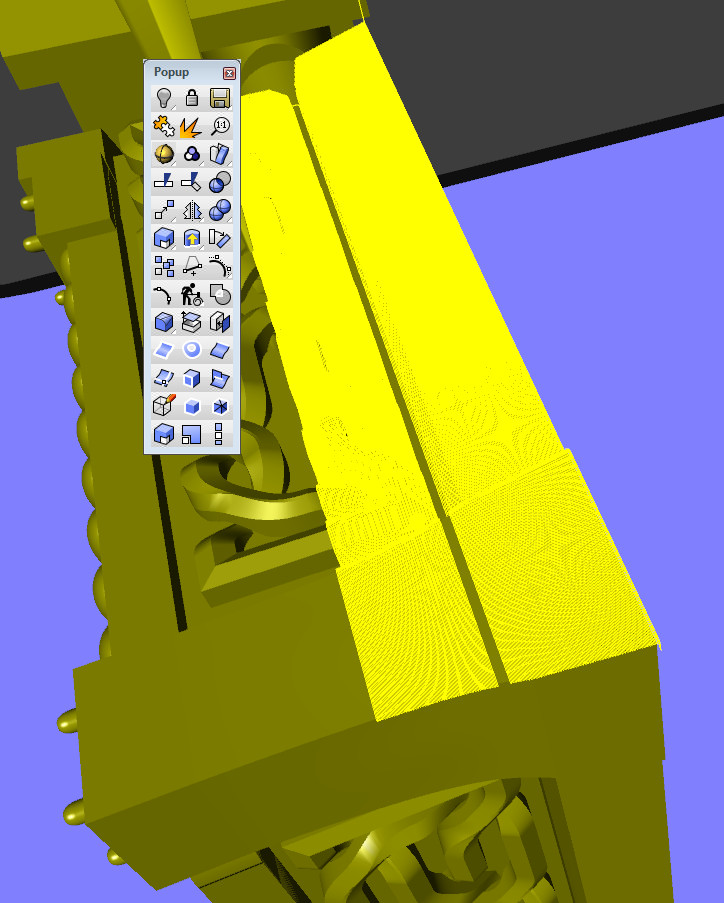

Во фрезеровке факторов, которые могут повлиять на поверхность, большое количество. В мадкаме видно, как вроде несложная поверхность, но идут прирывы. Перескок на новую часть обрабатываемой поверхности.  Даже это может повлиять на смешение или незначительные провалы в воске.

размеры 25х20х9.0мм

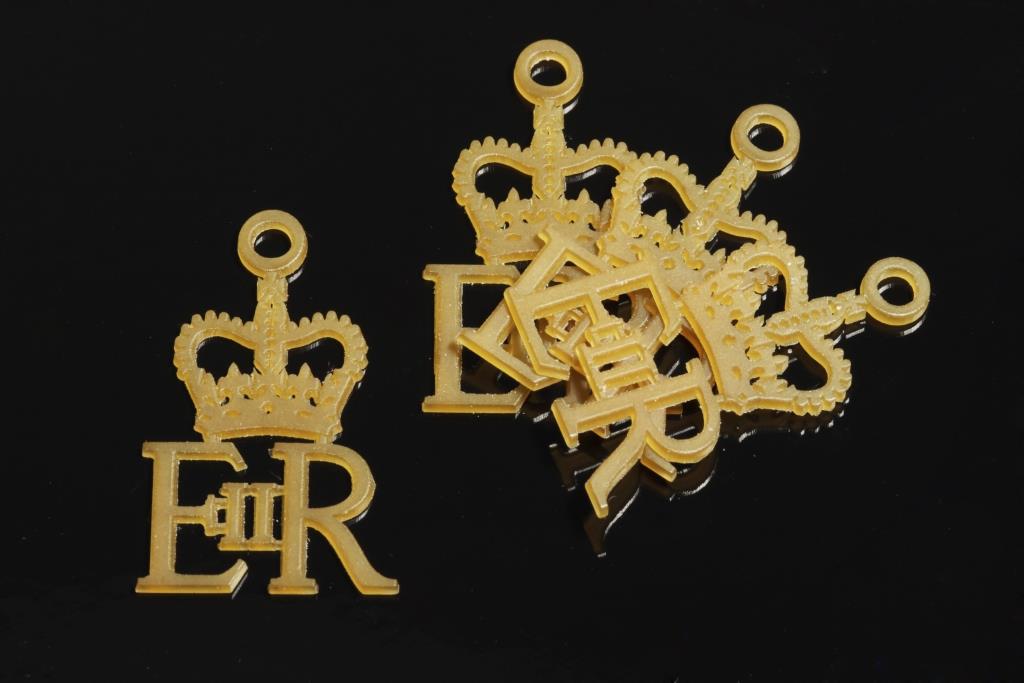

Реквизиты для нового детского фильма. Медальоны (Dog Tags) для собак Королевы.
Фрезеровка на EVOKE, литье в бронзе.

В очередной раз приглашаем всех, у кого есть возможность, на выставку JCK Las Vegas.

http://lasvegas.jckonline.com

Это самая большая и представительная ювелирная выставка в мире. Она будет проходить с 29 мая по 1 июня в выставочном комплексе Mandalay Bay. Экспозиция NS CNC будет находится в разделе Essentials (Оборудование и материалы), стенд В 6648. Среди новинок этого года на выставке будут показаны новые держатели заготовок для Миры и уже полностью работающая NS CAM.

Наконец можно выдохнуть. Закончен проект "Мама" Сил и здоровья уносят подобные проекты много. Поэтому, всем здоровья!

ancher 72,

Андрей Валентинович, для наших англоговорящих (и не только) пользователей, хотелось бы узнать в чем делался дизайн, просчеты, какие стратегии использовали, на каком станке вырезали ?


Спасибо.

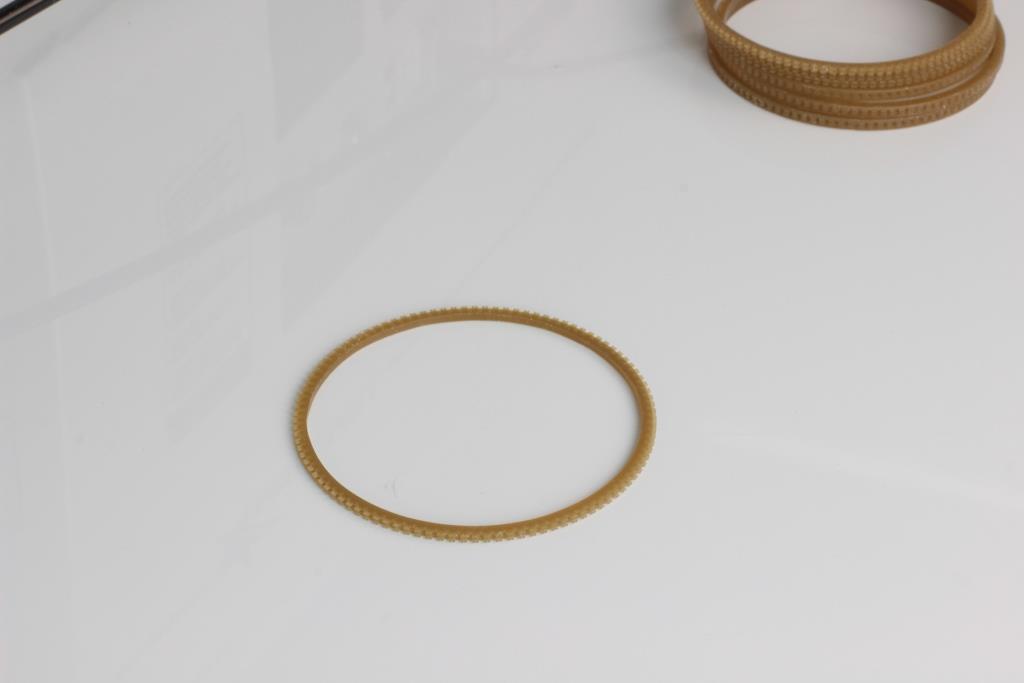

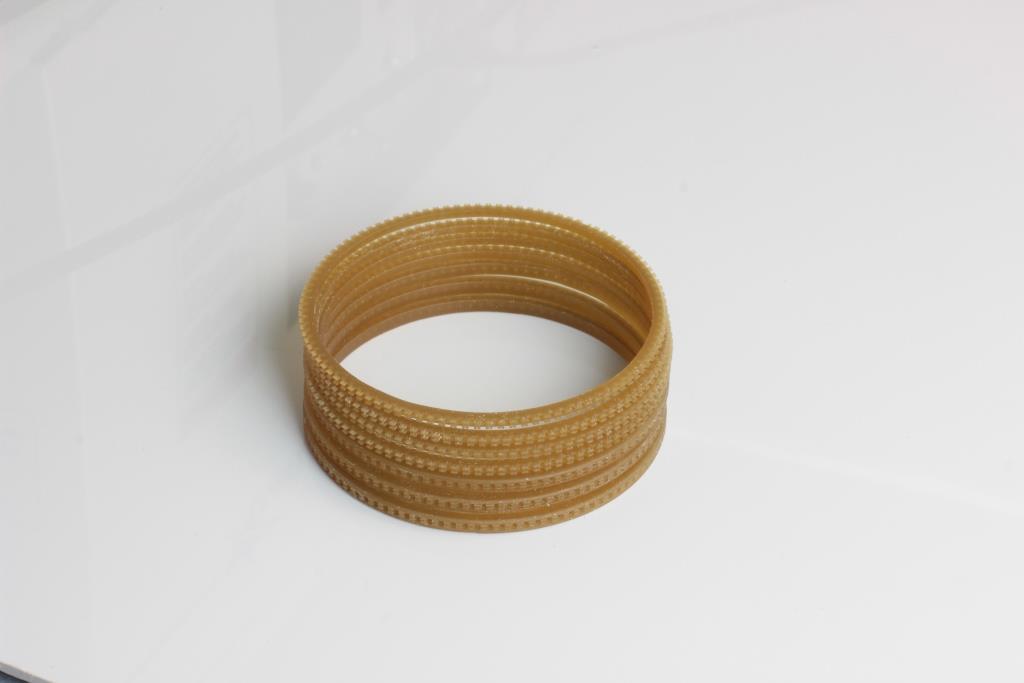

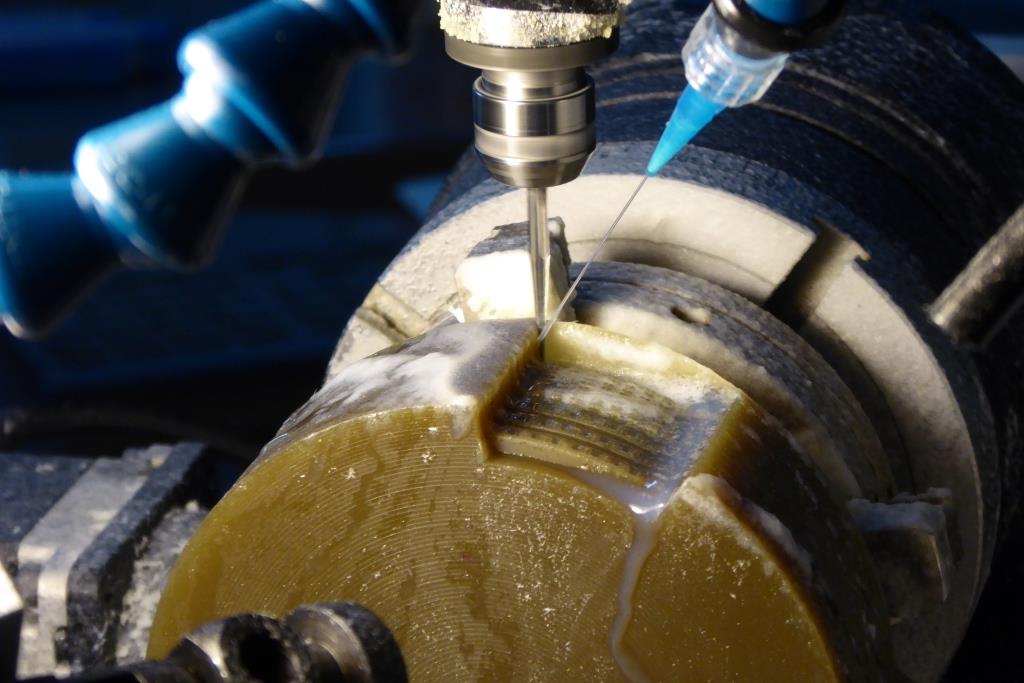

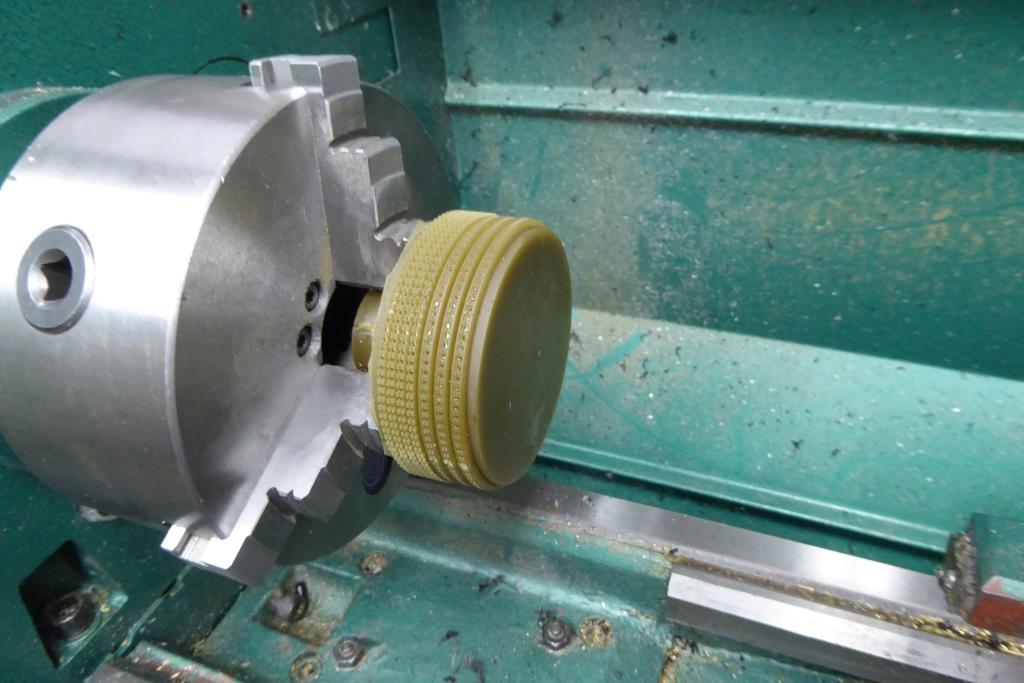

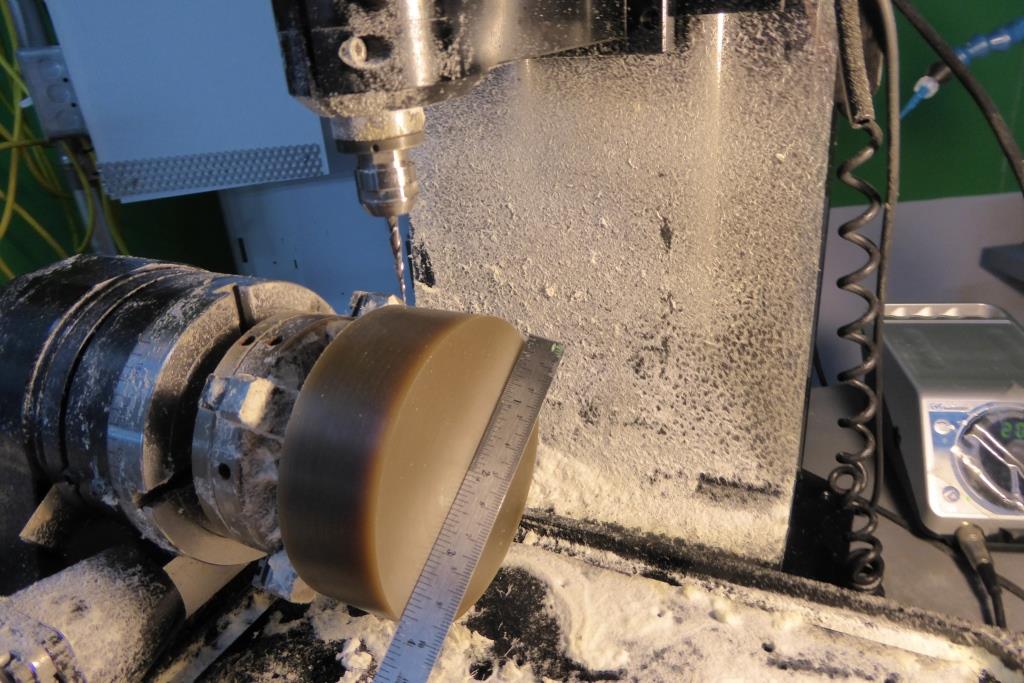

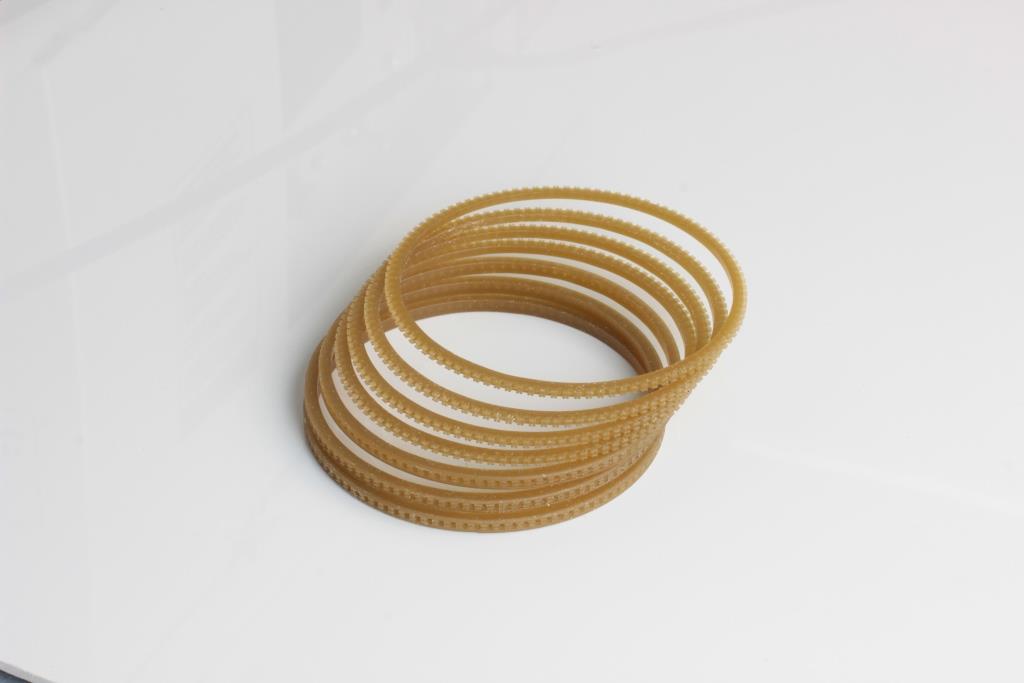

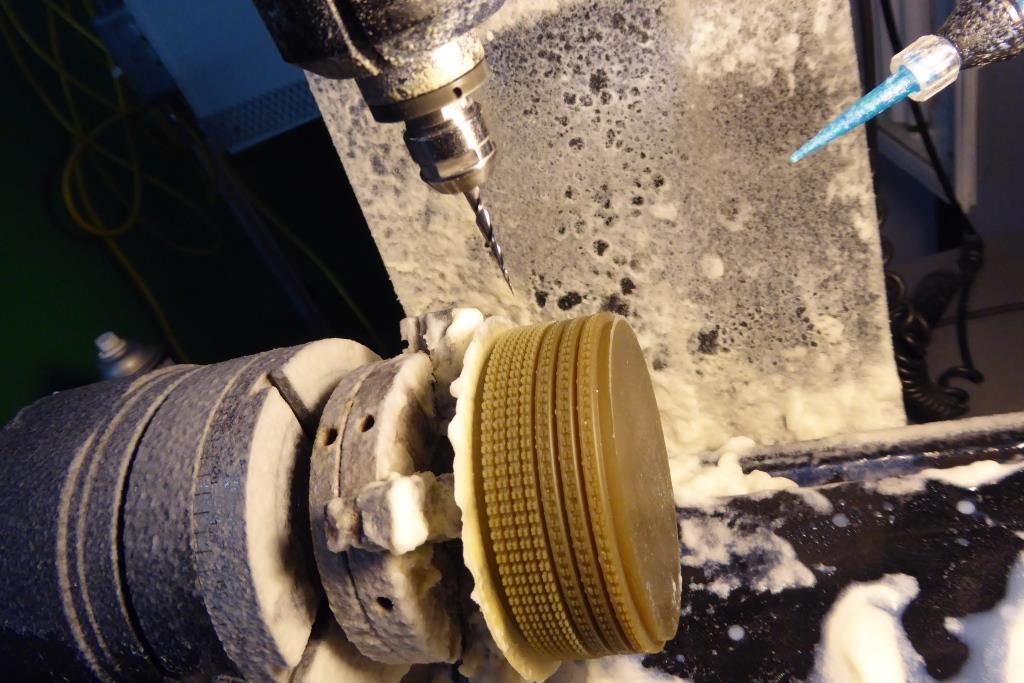

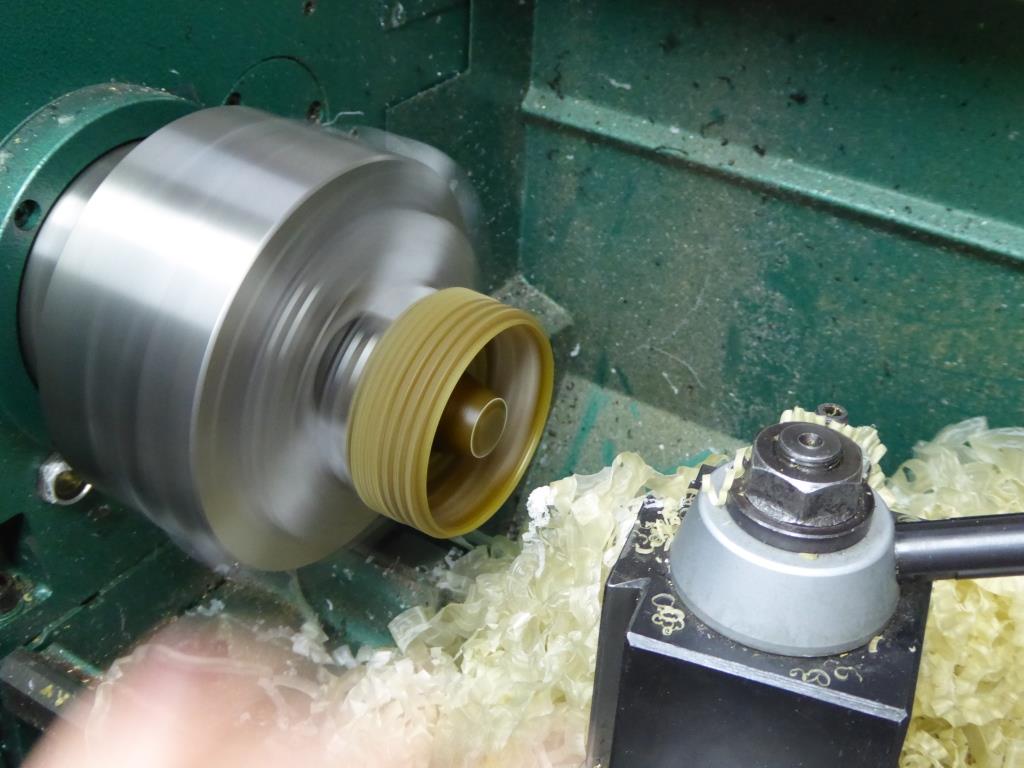

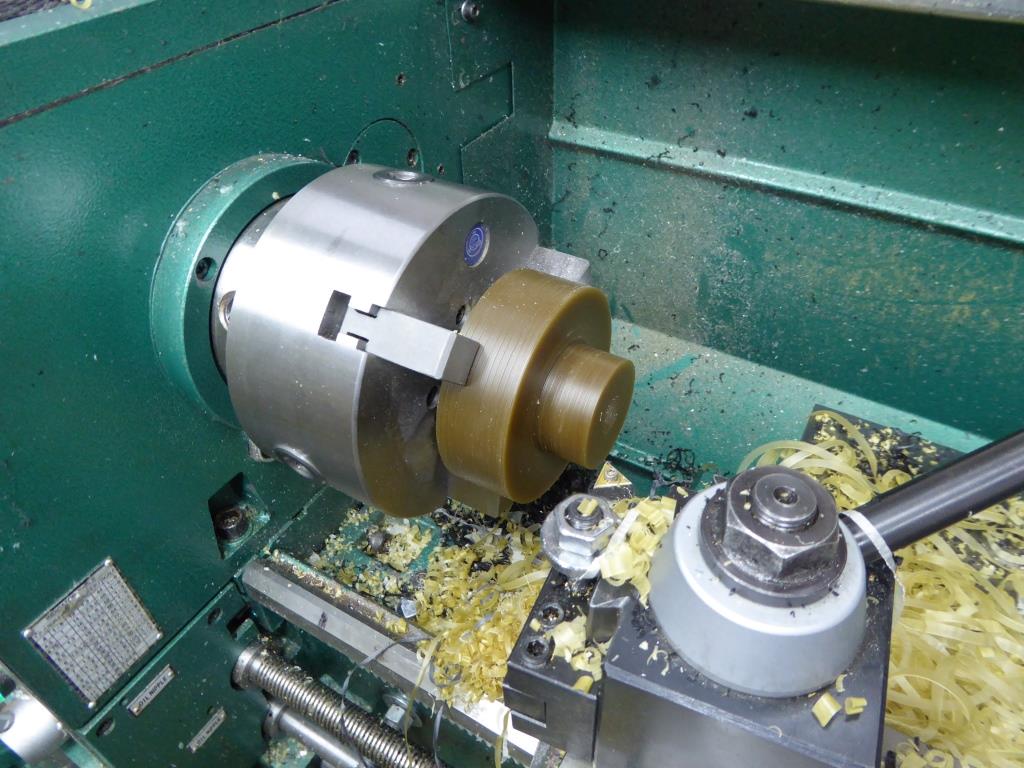

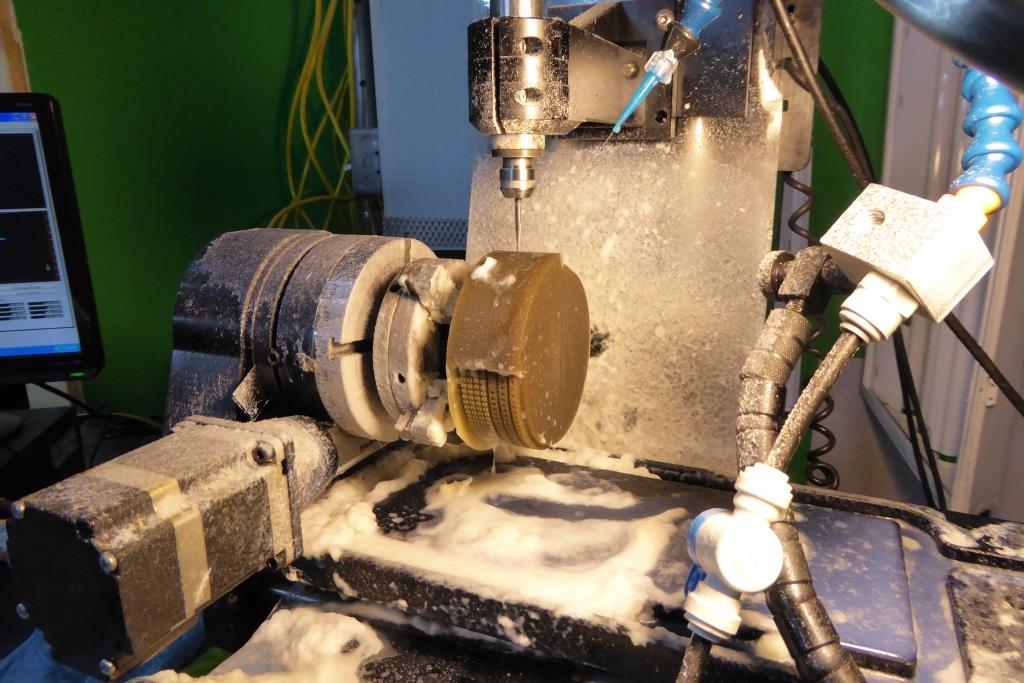

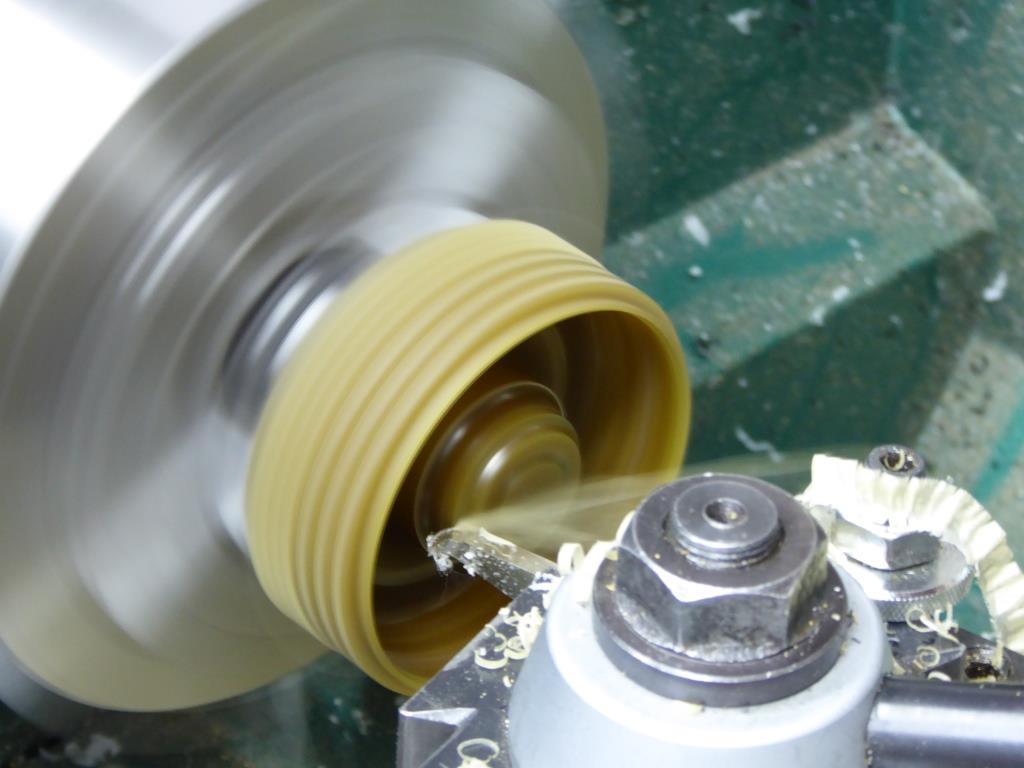

Весьма грандиозный проект, вырезанный на EVOKE. 7 круглых браслетов диаметром 100 мм (Подарок на свадьбу). В каждом по 100 бриллиантов по 1.8 мм. Всего 700 камней общим весом 17 карат. Браслеты отливались в золоте разных цветов. Для этого была изготовлена большая круглая заготовка воска на токарном станке. Время фрезеровки 36 часов.

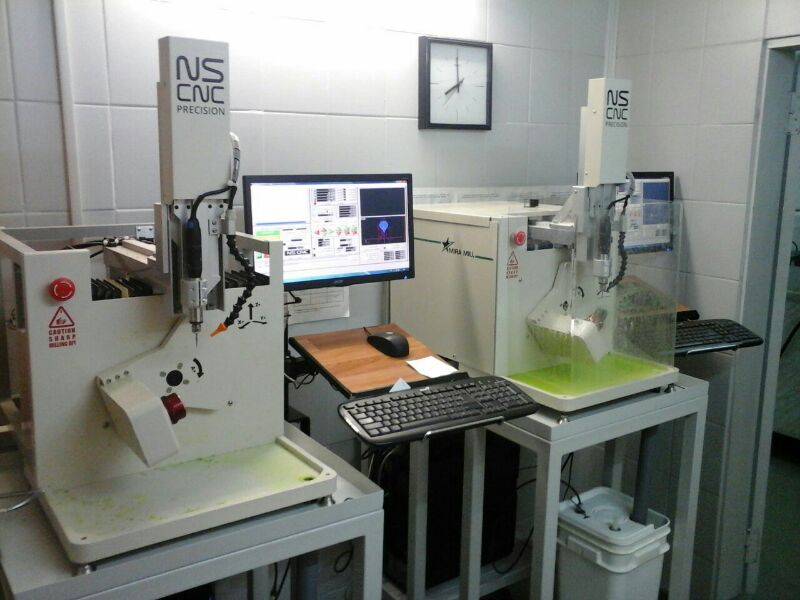

Показательный пример установки двух Мир в фирме "Ринго", Екатеринбург

а) Обе в момент съёмки без работы, но почему-то стоят не в нуле.
б) На первой почему-то отсутствует верхняя пластина
в) салатовая ОЖ на белом фоне выглядит приятно
г) На стене не хватает часов с Ванкуверским временем


 Будь спокоен, Александер. Время на часах - Екатеринбургское, самое, что ни на есть.

Я не правильно выразился. На стене не хватает вторых часов, с ванкуверским временем)) Они должны быть у любого уважающего себя пользователя NC CNC
