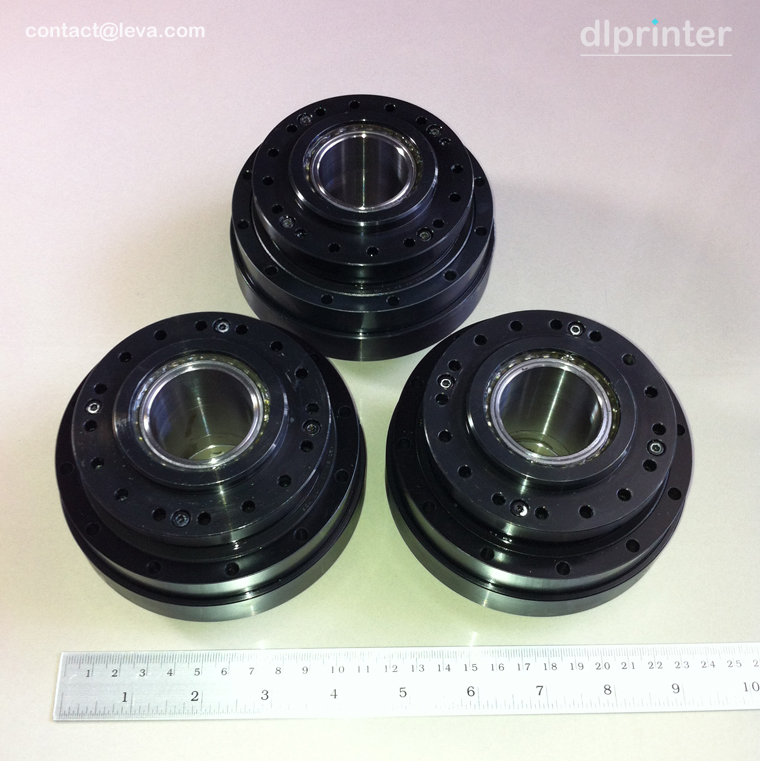

кстати свой  ,  первый в мире 5-ти осевой станок по воску  DL2008 , я давным давно переоборудовал на гармонические редукторы  https://www.youtube.com/watch?v=kRj_XqyjoWI

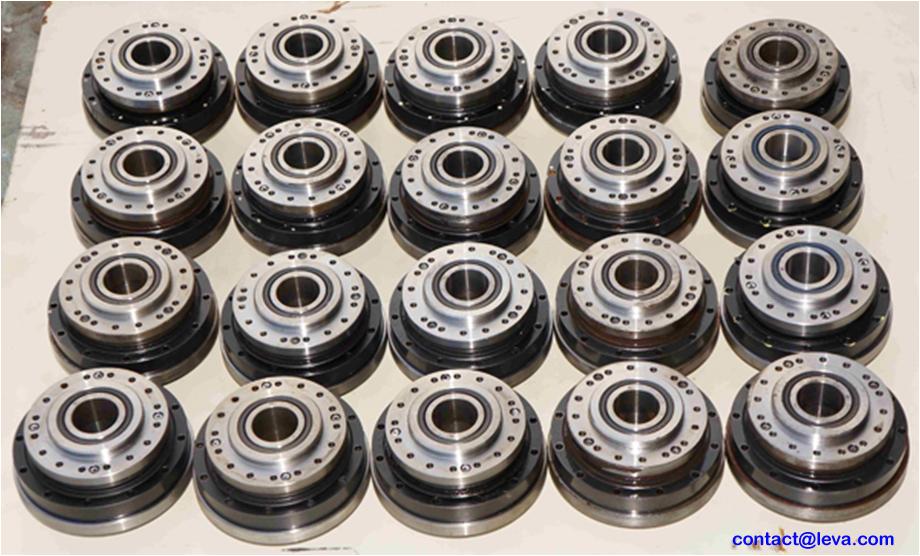

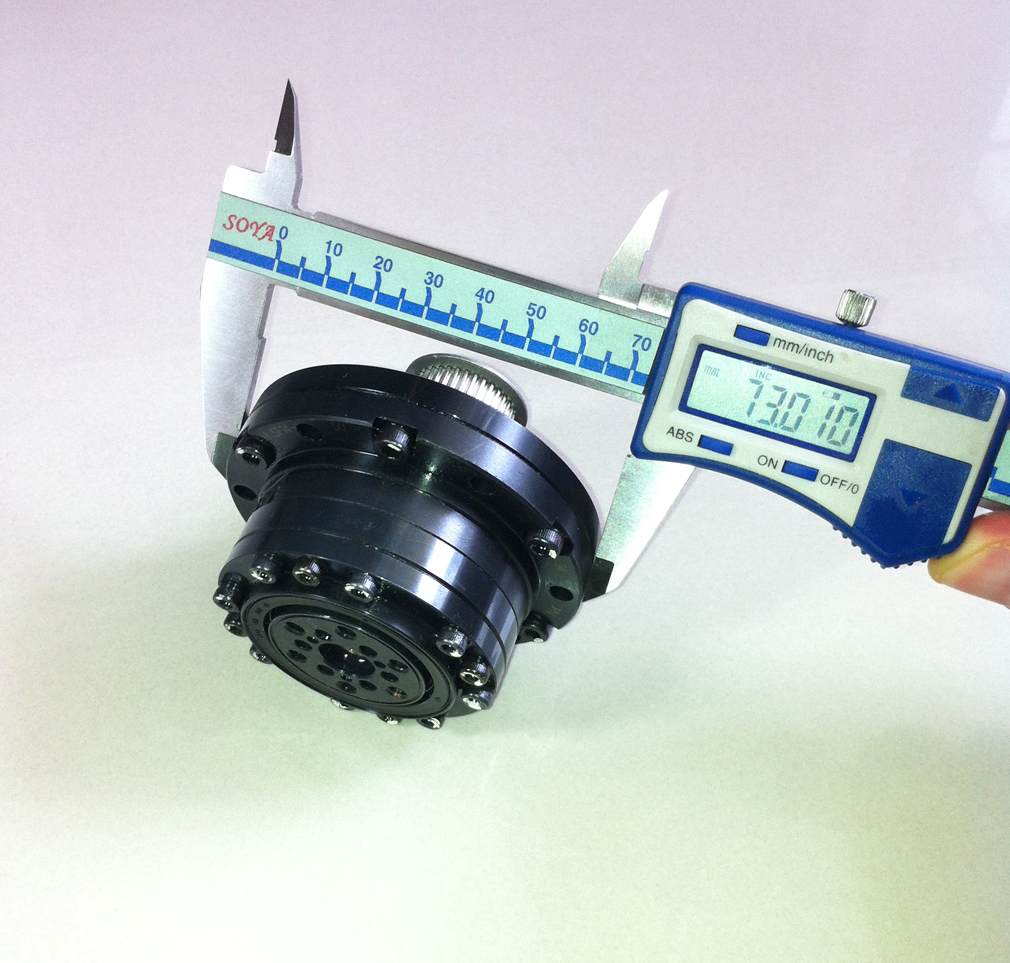

вот этот лот ( 20шт )  я купил за 3000 usd   , примерно 50 кг , две посылки почтовой компанией EMS
продаю за 2200 USD весь лот , по штучно  128  usd за каждую , не считая пересылки
contact@leva.com

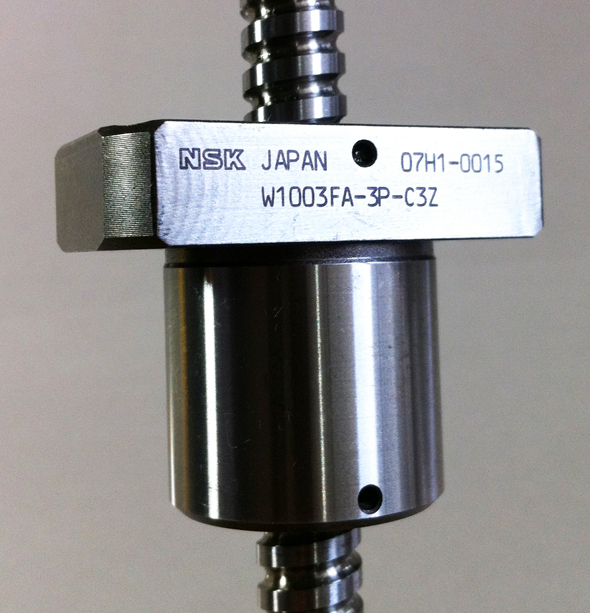

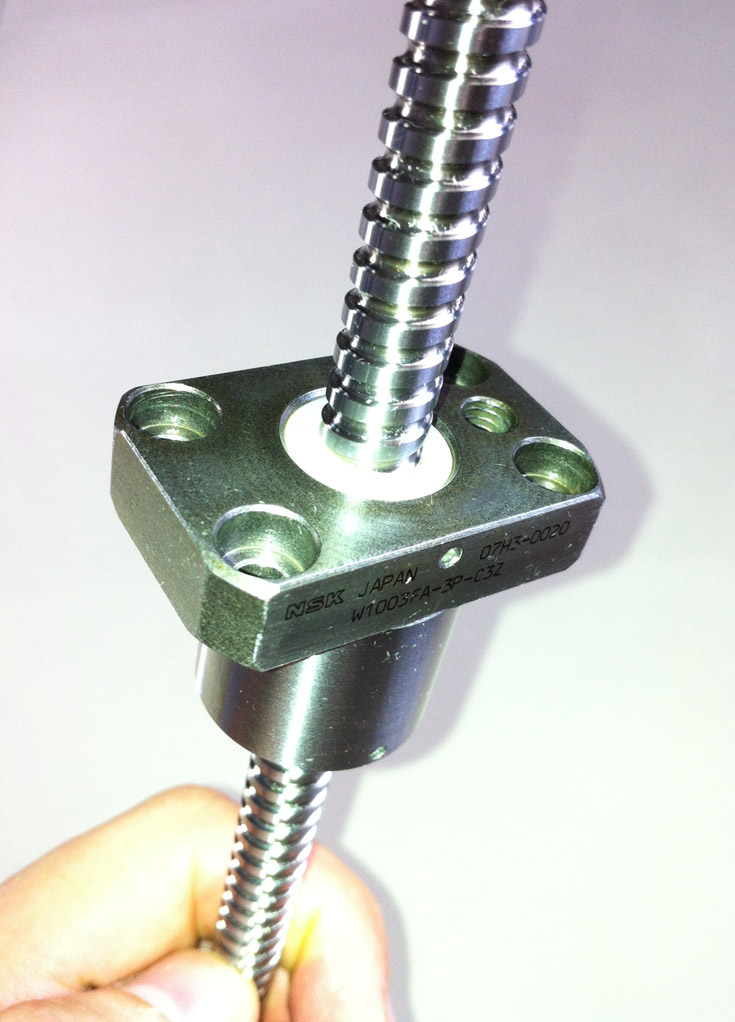

есть швп

Спасибо добрый человек!!! но мне это как слепому библиотека, еслиб я разбирался как Вы в прогах , то уже до редукторов мы бы точно дошли , а так ....... не получается все охватить, жалко что моск не как комп , сунул флешку закачал и могёш))))))))

Ну, учитывая, что мы просто баловались, конкретно мало можно что-то сказать.
Глубина постоянная, ширина реза должна быть больше, чем расстояние между линиями, можно процентов на 10, например взять. А дальше исходя из ширины реза и угла заточки резца рассчитать глубину.
Про смещение резца не понял.
С поворотом резца можно поэкспериментировать: либо постоянно параллельный касательной к кривой, либо параллельный касательной к окружности того радиуса, на котором он находится.

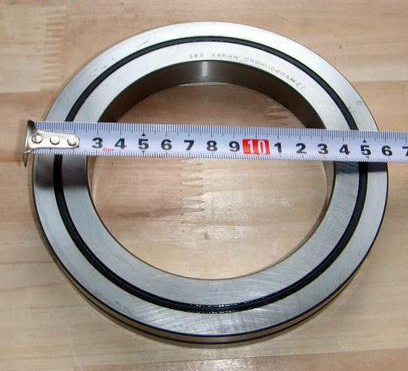

есть  подшипники , крестовые ,вот такие

1 шт  150 usd + почта  ( есть 4 шт )

contact@leva.com

Правильно, нафиг эти редуктора, бери ШВП, их хоть на механическую самоделку поставить можно.
А так подсовывают то, от чего откажешься.

Sd768,

эх деревня !

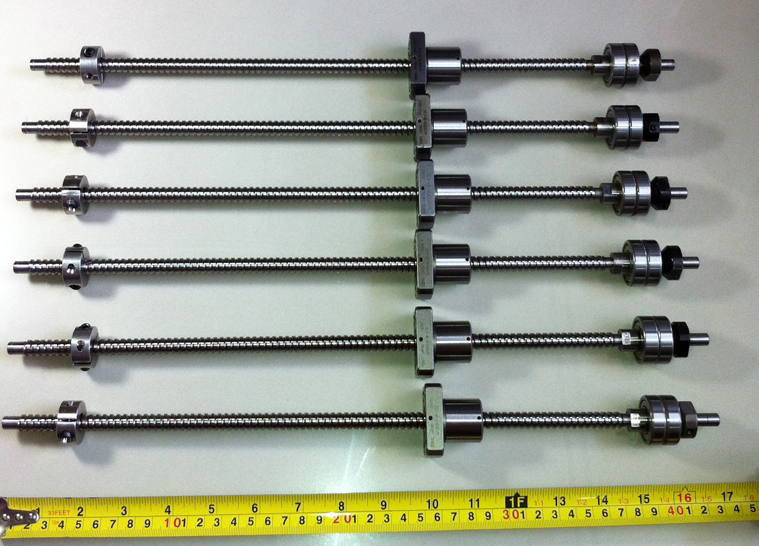

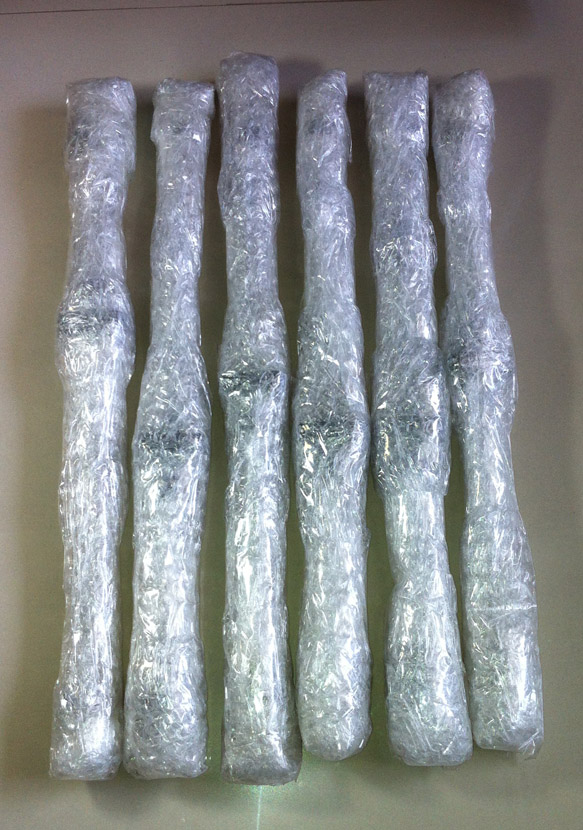

p/s : кстати швп 300 usd 6 шт , по штучно 70 usd
не считая почты

Белый шум редукторов и швп



Попробую что нить в произвольной программе

вощето правельно это называеться
harmonic drive gearhead
в разрезе это выглядет вот так ,
и это не с полым валом надо заметять !
с полым валом подетальней будет


как видно сей девайс заключил в себе практически все плоды инженерной ,  безлюфтовой мысли ,в виде волнового безлюфтового редуктора ( жёлтосиние  )  и крестового безлюфтового подшипника ( бeрюсофое  )

Деревня думает так:
два редуктора - ни к селу, ни к городу, а значит, ты хочешь дать консультации по постройке станка, а заодно уже платно втюхать еще пару редукторов, четыре привода, ШВП и что-нибудь еще.

а нахрена спрашиваеться они вал полый делают ? а вот патаму чта !
в отверстие , в цнтр редуктора , вставляеться вот такой девайс
https://www.youtube.com/watch?v=SrtsTNksmEg

называется  slip ring , http://www.ebay.com/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313.TR0.TRC0.H0.TRS0&_nkw=slip+ring&_sacat=0

и провода  последующих сочленений станка неперекрючиваються и не лимитируються в градусах вращения .

к стати эти редукторы очень класно походят для авоматических ограночных станков ,
последний намек Серёге

я невиноват меня дядя Фёдр надоумил ,
иди говорит и продавай что не попадя , и будет тебе счасьте   !

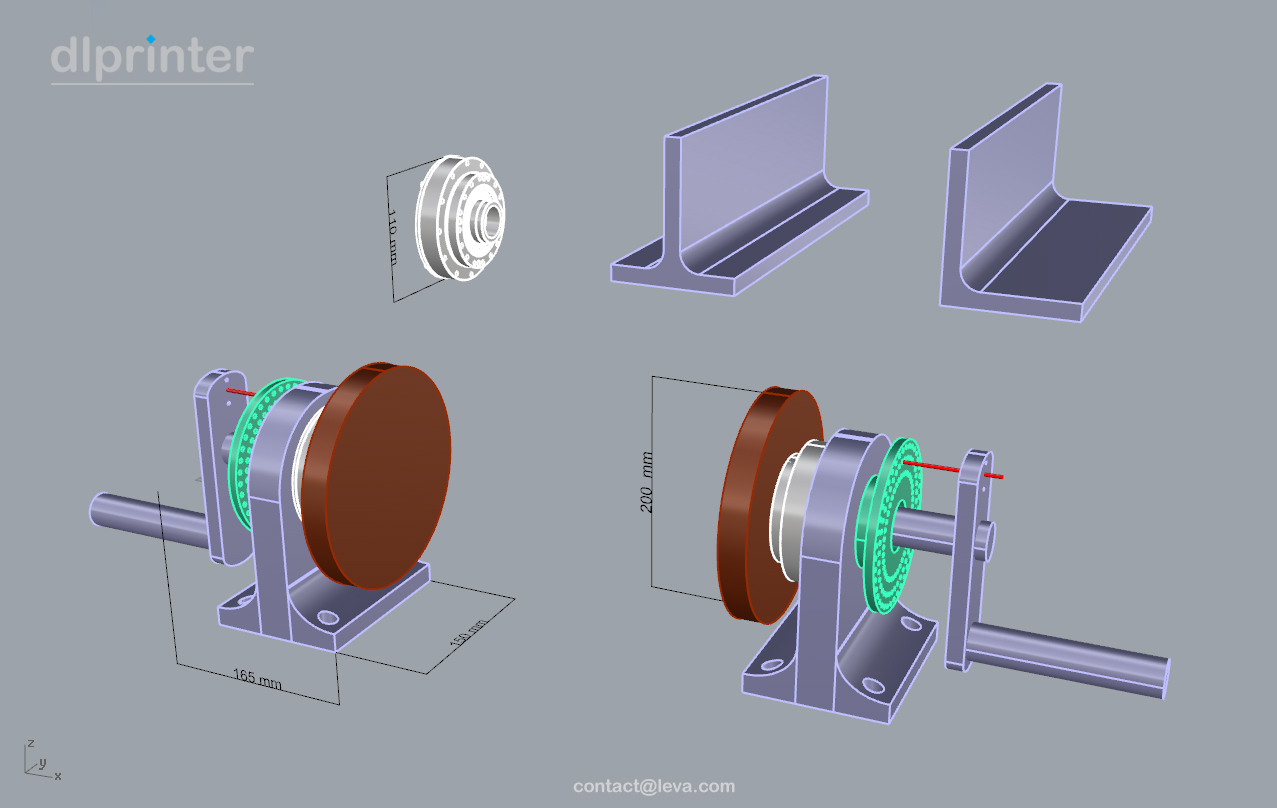

к стати это идиальная поворотка для  гельош машины с ручным приводом , снимаеш зубчатое колесо и ставиш рукоятку ,
можно делительный шаблон еще приладить для радиальных резов.


получиться отличная безлюфтовая во всех осях и врашении делительная головa !

Ой ли?
Штифт в делительном диске может иметь какой-то люфт, да и подшипник на валу нужен.
Делительная головка на картинках что-то напоминает. Хм:




для этого штифт в делительном диске и его отверстия ,  делаeться немнога конусными, по типу  морзе

в этом редукторе 4 подшипника , один из них роликовый крестовой , как на фотке выше.

https://www.youtube.com/watch?v=80QLVGISnYQ


странно ты же вроде в машиностроении работаешь , и такие вещи говориш . ты воще понял что я тут показываю ?
это безлюфтовый волновой редуктор к которому ручка приделанна ,
у данной модели которые на картинке выше передаточне
число 1:100

позиционирование = один оборот ручки на 360*  равен обороту рабочего стола на  3.6*
а дальше уже скока надо можно делить с помошью отверстий  , в модели я 40 отверстий вроде сделал
просто так на угад , получаеться :

360 / 40 = 9*     поворот ручки на одно отверстие если их 40
9 / 100 = 0.09*   поворот робочего стола  на одно отверстие если их 40

а если 100  отверстий  , то :

360/100= 3.6* поворот ручки на одно отверстие
3.6 / 100 = 0.036*  поворот робочего стола  на одно отверстие

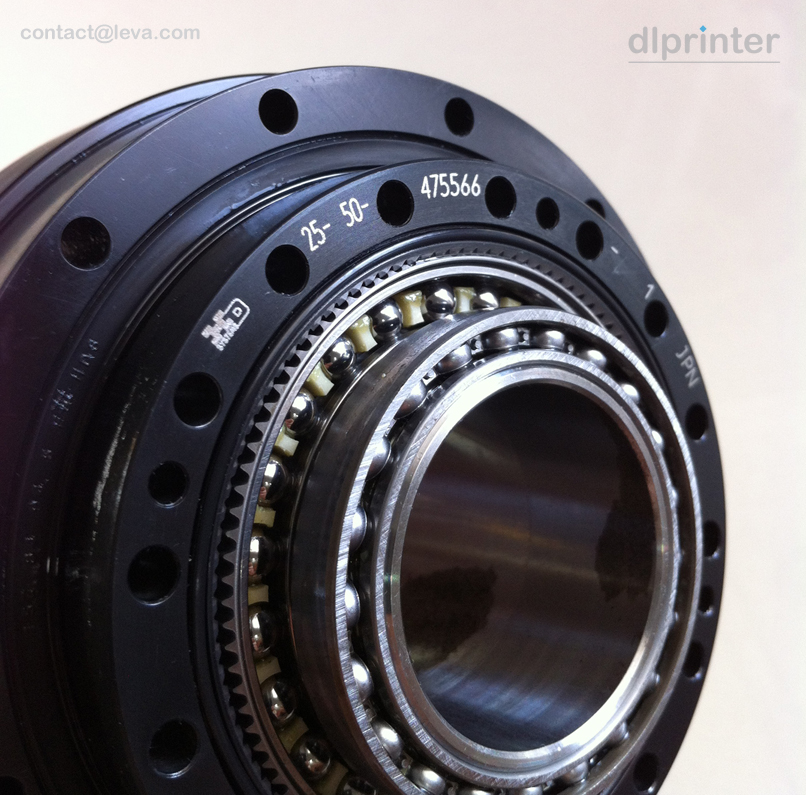

это фотка без крышки передней
иx уже продал , было 3 шт  редукция 1:50
