► Гильош под эмалью , оборудование
uspp777
Пользователь
Регистрация: 12.05.2008

Сообщений: 1
В друзьях у: 0
Голосов: 0 / 0
#1
0 / 0
Добавлено: 29.05.2008 08:39:30
Товарищи, подскажите, какой станок нужно брать, чтобы нарезать гильошированный фон, на плоских и выпуклых поверхностях, а также на цилиндрических предметах.
Владимир
Развернуть ⇓
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1661
0 / 0
Добавлено: 20.10.2016 14:00:02
ой блин, неправильно написал, вот правильно ККГ :biggrin2:
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#1662
0 / 0
Добавлено: 20.10.2016 14:01:28
самсон,
0.45 нарезал на золоте,  все нормально...
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1663
0 / 0
Добавлено: 20.10.2016 14:02:27
Цитата

Цитата
(самсон 20.10.2016 12:10:28) мой гильош станок. жесткая конструкция как видите
хорошие у тебя железки - глаз радуется
спасибо на добром слове. ( плюсик не забудь  :biggrin: )
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1664
0 / 0
Добавлено: 20.10.2016 14:08:05
Цитата

самсон,
0.45 нарезал на золоте, все нормально...
понял
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1665
0 / 0
Добавлено: 20.10.2016 14:22:12
у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77    сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11
#1666
0 / 0
Добавлено: 20.10.2016 14:23:14
Цитата

ой блин, неправильно написал, вот правильно ККГ
Ссылка где?
Я сейчас две ванны заряжаю, зол. и сер., значит я в ККГальваников :biggrin2:
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11
#1667
0 / 0
Добавлено: 20.10.2016 14:24:55
Цитата

у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77 сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Так точно, но только на плоскости.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1668
0 / 0
Добавлено: 20.10.2016 14:25:38
Цитата

Цитата
(самсон 20.10.2016 14:00:02)
ой блин, неправильно написал, вот правильно ККГ
Ссылка где?
Я сейчас две ванны заряжаю, зол. и сер., значит я в ККГальваников
извольте  :biggrin:    https://yandex.ru/images/search?text=%D0%BA%D0%BA%D0%B3
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5837
В друзьях у: 17
Голосов: 902 / 26
#1669
0 / 0
Добавлено: 20.10.2016 14:27:35
Olaf,
На плоскости проще, можно и на  криволинейной поверхности, но там сложность в промерах высот этой самой поверхности, хороший сканер дорог, а вручную долго и сложно.
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1670
0 / 0
Добавлено: 20.10.2016 14:37:26
Цитата

Цитата
(самсон 20.10.2016 14:22:12)
у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77 сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Так точно, но только на плоскости.
уже и это хорошо.
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11
#1671
0 / 0
Добавлено: 20.10.2016 14:38:51
Цитата
извольте https://yandex.ru/images/search?text=%D0%BA%D0%BA%D0%B3
Аааааа, так ты в это хочешь вступить :biggrin2:
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#1672
0 / 0
Добавлено: 20.10.2016 14:41:09
Цитата

Цитата
(самсон 20.10.2016 14:22:12)
у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77 сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Так точно, но только на плоскости.
О как?  А я то думал нафиг с яичными кочерыжками связался,  оказывается не все так радужно в чпу))))
Offline
Профиль
Вверх
maxekb77
Пользователь
Регистрация: 10.07.2014
Откуда: Екатеринбург

Сообщений: 205
В друзьях у: 1
Голосов: 13 / 0
#1673
0 / 0
Добавлено: 20.10.2016 14:51:18
Тут моя ошибка, все таки при указаний расстояние между линиями надо указывать глубину.
в последнем случае глубина колебалась от 0.03-0.05, если резец 160 градусов то при заглублении на 0.05 край радиуса реза получается 0.27. а если заглубится на 0.07 то уже получится около 0.4.

Резец да не совсем идеально заточили, в след заточке исправим.

с Самсоном соглашусь идеально когда резец стоит не подвижно.
Пока это все буду компенсировать проходами, дальше если потребуется перекомпоную станок для увеличения жесткости.

перемещать резец по желанию в принципе возможно но это надо уходить на уровень параметрического программирования так как камы уже больше мешать будут чем помогать.


з.ы. теперь вторая повортока есть, надо будет приладить ее и попробовать к шарикообразным прикоснуться :)
Изменено: maxekb77 - 20.10.2016 14:52:11
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1674
0 / 0
Добавлено: 20.10.2016 14:53:38
Цитата


О как? А я то думал нафиг с яичными кочерыжками связался, оказывается не все так радужно в чпу))))
:biggrin:
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1675
0 / 0
Добавлено: 20.10.2016 14:57:01
Цитата




з.ы. теперь вторая повортока есть, надо будет приладить ее и попробовать к шарикообразным прикоснуться
так ?   https://www.youtube.com/watch?v=x3wp4JOJDCI
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11
#1676
0 / 0
Добавлено: 20.10.2016 14:57:06
Цитата

Цитата
(Olaf 20.10.2016 14:24:55)
Цитата
(самсон 20.10.2016 14:22:12)
у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77 сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Так точно, но только на плоскости.
уже и это хорошо.

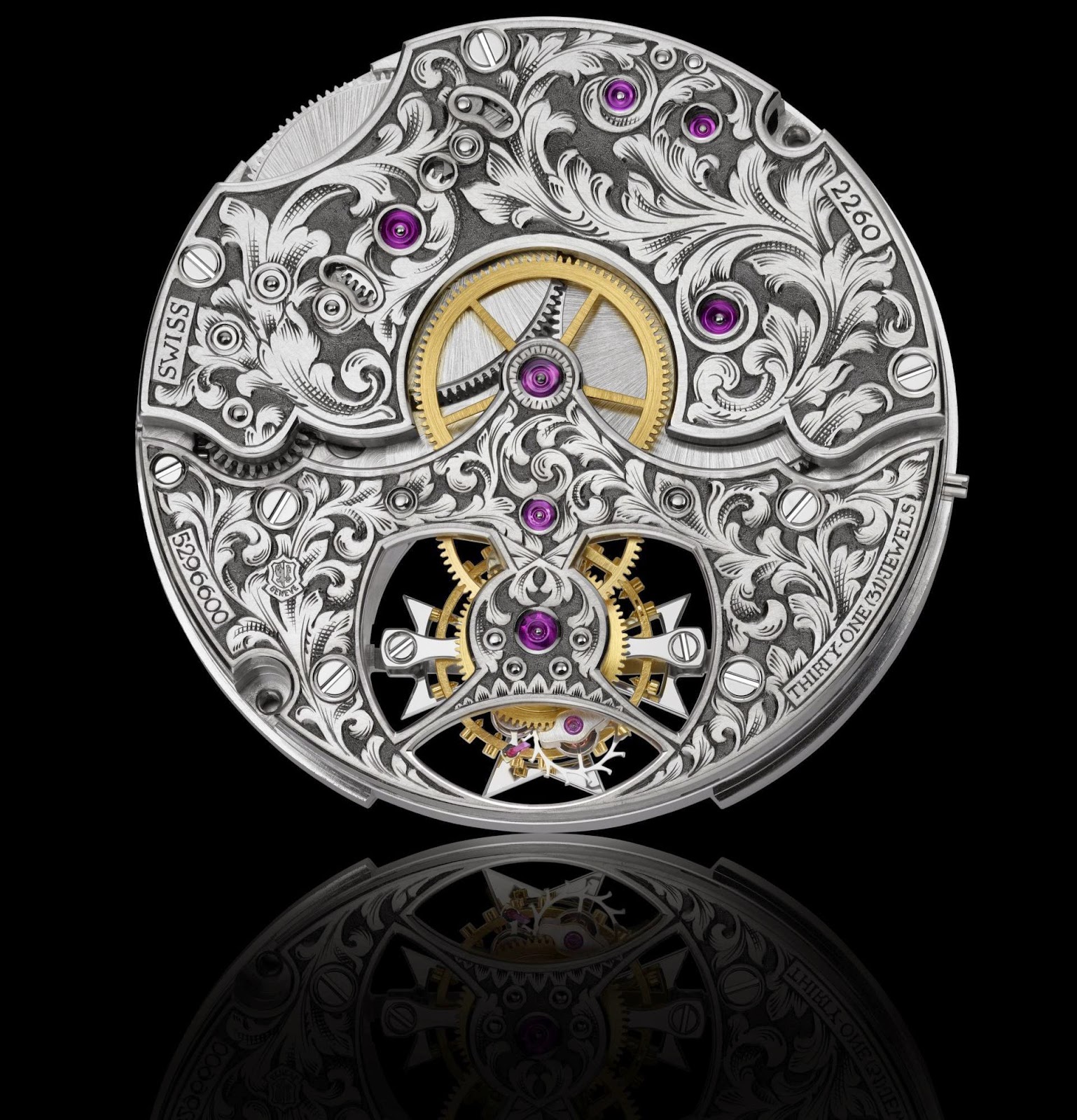

Хорошо то оно, конечно хорошо. Но наверное нет смысла резать на станке с ЧПУ классический гильош, пусть он останется для розовых машин и лучшего в мире дяди Мишиного станка. А вот резать на нём что то типа вашероновского дракона, или например при грамотном техническом подходе  отделывать часовые механизмы, вот это уже будет и интересно и выгодно.
Согласен? :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1677
0 / 0
Добавлено: 20.10.2016 14:58:20
Olaf,
безусловно
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1678
0 / 0
Добавлено: 20.10.2016 14:59:12
Цитата

Цитата
(самсон 20.10.2016 14:25:38) извольте https://yandex.ru/images/search?text=%D0%BA%D0%BA%D0%B3
Аааааа, так ты в это хочешь вступить
к этому клубу меня приобщили году так в  85 :biggrin:
Offline
Профиль
Вверх
самсон
Пользователь
Регистрация: 23.06.2014

Сообщений: 3582
В друзьях у: 1
Голосов: 219 / 6
#1679
0 / 0
Добавлено: 20.10.2016 15:01:19
Цитата

Цитата
(самсон 20.10.2016 14:37:26)
Цитата
(Olaf 20.10.2016 14:24:55)
Цитата
(самсон 20.10.2016 14:22:12)
у меня такой вывод насчет гильоша на ЧПУ : если такой же грамотной конструкции с поворотом резца как maxekb77 сделал, плюс это должен быть тяжелый, мощный , жесткий станок и плюс правильная заточка резца, то его возможности огромны и рез будет на должном уровне
Так точно, но только на плоскости.
уже и это хорошо.
Хорошо то оно, конечно хорошо. Но наверное нет смысла резать на станке с ЧПУ классический гильош, пусть он останется для розовых машин и лучшего в мире дяди Мишиного станка. А вот резать на нём что то типа вашероновского дракона, или например при грамотном техническом подходе отделывать часовые механизмы, вот это уже будет и интересно и выгодно.
Согласен?
при таком сложном рисунке , работы програмисту море будет. если по настоящему каждую линию делать так как это делал бы гравер
Offline
Профиль
Вверх
maxekb77
Пользователь
Регистрация: 10.07.2014
Откуда: Екатеринбург

Сообщений: 205
В друзьях у: 1
Голосов: 13 / 0
#1680
0 / 0
Добавлено: 20.10.2016 15:10:12
С чпу возни в десять раз больше, но нет проблем с повторением.
так что у медали две стороны.
Offline
Профиль
Вверх
