Развернуть ⇓

комманда Cage Edit
Делаете 4 точки в настройках контейнера по оси X, затем тянете  восемь средних вверх
примерно так:

Спасибо, Виг!  Поборол и то и другое.
Другим способом правда, но Ваш правильнее.
В объеме этой командой пользуюсь часто, а вот к плоским кривым ума не хватило применить.

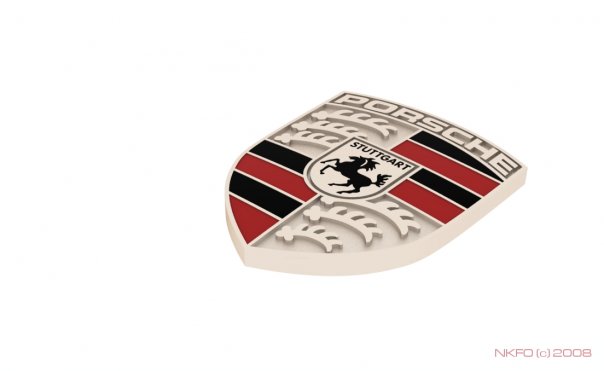

Вот что получилось, кстати!

И если позволите, еше вопросик...

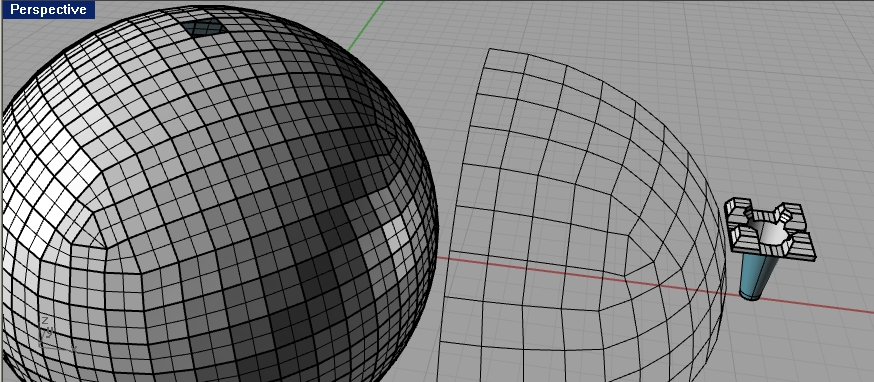

Как этот элемент (справа) внизу расставить по квадратным местам в сетке.
Ребра квадратиков в одной плоскости (слева видно).
Треугольники не в счет.
Спасибо!

Объект - сурфейс или меш?

Сурфейс.
Я наверное не нахожу в установках что-то.
Тем же Cage-ом не получается... надо, чтобы искривление было привязано к центру шара...
Хотя с другой стороны есть плоскость с 4-мя углами и на нее нужно "прилепить" другую с 4-мя углами. Совместив перпендикуляры у обеих...
Или я не прав?

Есть в Рино такая комманда  - OrientOnSurface. Её смысл - ориентировать объект к нормалям поверхности. Советую почитать хелп, так как у этой комманды есть нюансы. Основная трудность - по-моему в Рино нет привязки к центру сурфейса. Вот и приходится руками, на глазок. Или строить вспомогательные линии. Минус её в том, что она работает только на сюрфейсаих, но не на меше или полисурфейсах. У меня получилось так:

Ну как, помогло?

Не совсем
Пошел старым путем. Наметил кучу опорных точек на поверхности шара и по линиям от центра шара к этим точкам построил крапана и "сверла".

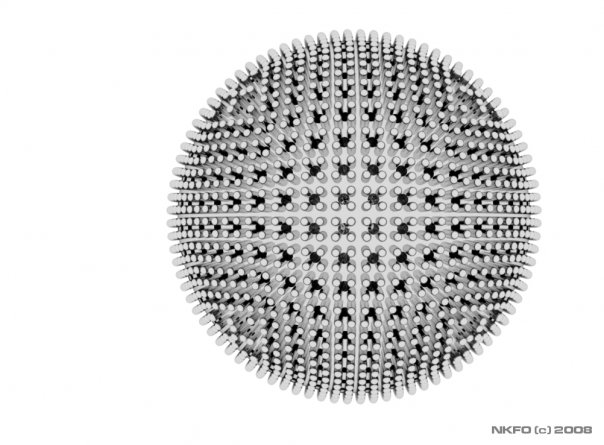

Промежуточный (потому что не нравиться самому) результат таков.

Хотя может из этого что и выйдет.
А вот не совсем по теме, простите, вопросик.
Везде расписано, что в птичьем яйце лежит принцип злотого сечения и нигде не могу найти правила построения этого самого яйца. Можно, конечно взять из холодильника "готовое" и срисовать, но врожденный маниакально-депрессивный педантизм и приобретенный перфекционизм не дадут спокойно спать.   Может видел кто, как его "правильно" начертить?
Спасибо!

Купи книжку для профессиональных художников, там тебя ещё не такому научат. Это всё давно известно.

Отвечать лично, уважаемый РП-Десигн не вознамерился.
Что ж, спрошу прилюдно.
Скажите, уважаемый человек, когда мы с Вами вместе пили на брудершафт? Меня подводит память. Давно мы с Вами "на ты"?

Фигасе гемор, Виг правильно говорит используй OrientOnSurface только все операции с этой командой производи в пределах вида TOP

Помоему у Бамеса был принцип построения золотого сечения...на примере рельефа ...

Привет , Люди добрые
Возникла пара вопросов.


1) Можно ли добиться хорошего качества рендера в Рине 4 ? Так же стоит Течгемс 3 и Фламинго 1.1.

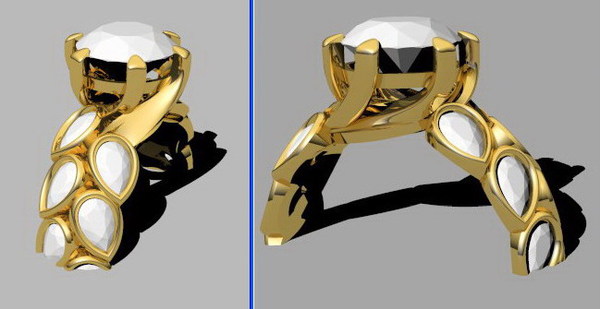

2) Если найти и добавить в библиотеку хорошие материалы, например для визуализации бриллиантов и других камней, интересных сценариев, можно ли будет рендерить лучше, чем вот это безобразие?




Я хотел сделать камни в шинке разного цвета, зашел в свойства, в материалы, в библиотке Течгемса, назначил материалы для разных групп камней, а на выходе получаю такой рендер. В чем может быть дело?

3) Это кольцо я скачал  вот здесь. http://www.paulkrush.com/free-3d-jewelry-models-page-3/

Почему то данная модель не булится воедино.Я и слегка сдвигал части и на наличие открытых ребер проверял, все нормально кроме двух мест в касте. Но шинка тоже не булится. Почему это может быть и есть ли еще какая нибудь функция навроде "Найкед эйджс", которая выявляет причины подобных проблем?

4)  Очень хочется знать, каким образом строить такую шинку? Как я понял был взят один каст и как то расположен подобным образом:)

Почти уложился в 2 вопроса

1. Лучше рендерить в Flamingo,  а еше лучше в V-ray (ЯТД),  хорошие материалы в библиотеке - это только на пользу.
2. Булить лучше в MATERIALISE MAGICS RP

ЗЫ. уложился в 2 ответа

Ну не всё так уж и плохо! ) Золото, например ...

Нужно немного настроить Environment, добавить сферическую карту для имитации окружающего мира, сделать градиент, мало ли чего ещё ..

Если интересно, могу выложить файл со своими настройками для Фламинги, а материалы вроде и в Техгемс на уровне.

Хотя Вирей, конечно, пожирнее картинки даёт. Другое дело, осилит ли он сцену, где больше тыщи, к примеру, камней ...  (вопрос к знатокам этого рендера) Фламинга, после урезания параметров, даёт такую возможность за вменяемое время - картинка 1500 на столько же пикс. делается в пределах 20-30 минут и выглядит вроде неплохо

Для шинки строится поверхность наподобие "плоской обручалки" - чтобы касты "горбиком" были посередине.

Потом для удобства берем поперечную изо-кривую, делим её на 4 равные части командов DivideCrv (находится в панели Point), через точки проводим продольные изо-кривые, интересуют крайние две - по ним будем ориентировать кастики.

Потом один такой кастик немного разворачиваем, чтобы ось X (или Y) перестала быть осью его симметрии, и ориентируем по поверхности, взяв за направление ось, от которой только что отклонили каст (в Рино 3 направление определяется автоматически).

ЗЫ: извините, что без картинок )

Большое спасибо за ответы!! Крутил настройки в материалах, опупел аж

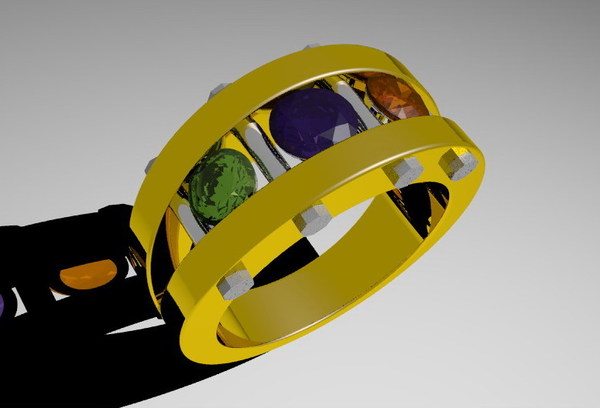

Все равно не получилось толком. Вот еще что не пойму, в моем предыдущем посте картинка, которую я рендерил при тех же настройках. что и эту.



Разница только в том,что этот файл я сам строил. В нем. как видно нет проблем с цветными камнями. зато качество  визуализации металла куда хуже, чем на первом. А на первом почему то  камни только серые получаются, хотя я все расставил.
1)  Как может быть, что с одинаковыми настройками материалов такая разница и что может мешать камням менять цвет ?

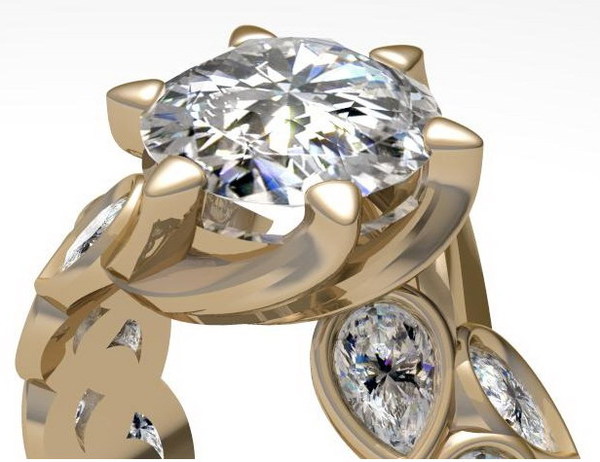

2) Можно ли добиться во Фламинго или Вирее  подобного качества бриллиантов? Если да то как ?



Буду признателен за картинку с настройками .

:arrow: ...............к NiKiForOff
У меня есть картинка и таблица построения яйца.
Если по золотому сечению.......то там присутствуют цифры с шестью знаками после запятой и углы с секундами.....(так как золотое сечение это использования корня и числа ПИ......) И вообще золотое сечения очень тонкая тема. Но если не пугают такие цифры и углы, давай адрес в личку, скину пару чертежей
А вообще,   два одинаковый яйца найти невозможно.......как и два одинаковых листика. В этом и прикол золотого сечения.

камни не принимают цвет......
У меня такая штука была когда я файлы из под РИНЫ 4 пробовал отрендерить в РИНЕ 3, возникала проблема со сменой материалов.
тухлый рендер........
на Твоей картинке ровные плоскости ... они без окружения рендарятся всегда так .... обрати внимание, что на скругленных гранях появляются блики и тени .......
а на картинке с брюликами формы округлые и следовательно больше светоградации .......

зы. в мире 3Д есть разделение на 3Д-модельер и 3Д-аниматор 3Д-визуализатор...... посмотри вот тут пишется как вырашивать и разводить фламингов ..... вот еше

А, ещё обязательно свет надо поставить - при умолчальном освещении всё будет серое.

Большое спасибо за ссылки, Егор !  Я попробовал отрендерить округлую шинку, такой же тухляк получился Видимо дело не в округлости.  У меня стоят и 3 и 4 Рины и 3 Течгемс. С четверкой он работать не хочет, но она его метериалы  читает. Шинка то рендерится хорошо и в белом золоте, а оно есть только в Течгемсе, у Фламинги свое только желтое. Значит дело не в этом. Меня удивляет, что рендер делается на одной и той же программе, с одними материалами. а такая разница. Откуда она берется, вот что интересно.
Свет ставлю!! Такой  здоровущий конус  наискосок сверху

Мо жет у кого то есть видео уроки по построению в области ювелирки? Буду признателен.
