Kuzyakin,
Я заказал с ШВП
Интересно,что же плата управления 4К .Ссылочку не дадите?

TermSF,
Вот она,может и не управления, питания... х.з., но то что ее менять нужно будет я уверен на 99%. т.к. там и шлейф другой.

Вот на 4 тысячи дешевле

Удалось таки переписать шаги в исходнике прошивки Repetier для D7.

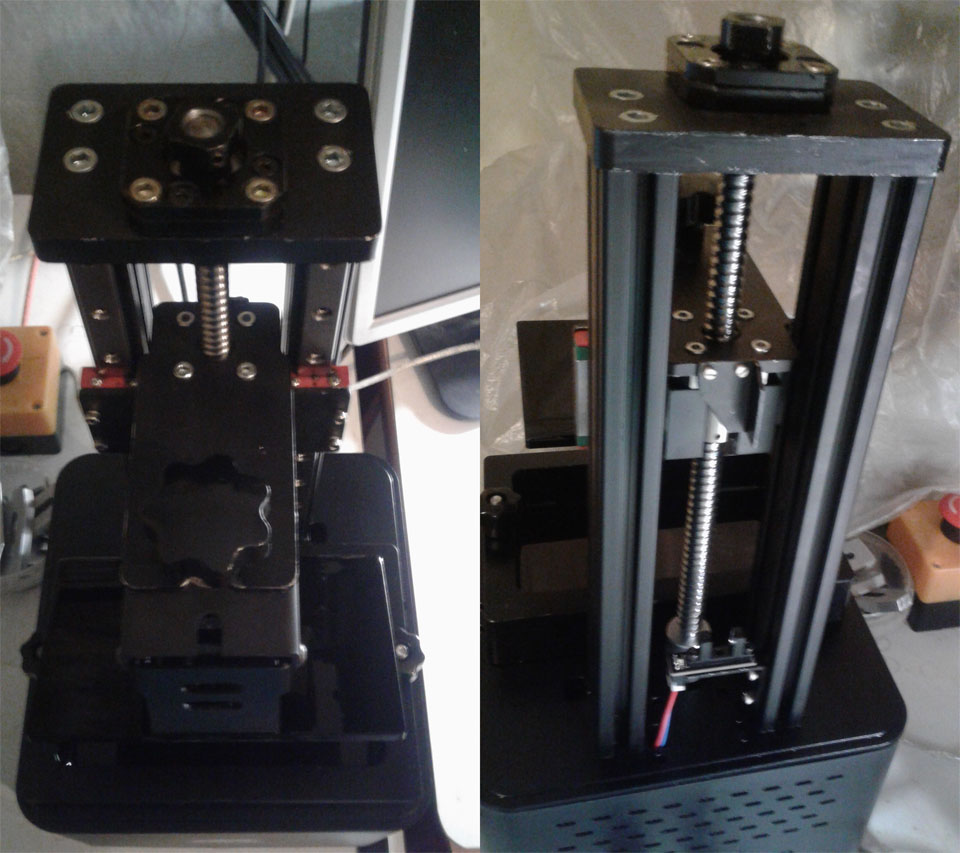

Воткнул ШВП 1204 и 12ые рельсы , ход по оси Z сократился до ~165мм .



На алике закажу еще 4К дисплей, у них там будет скидка через пару дней.
Посмотрим что получится.

Kuzyakin,
Крутяк!
Шаговый двигатель еще переставьте на 0,9 градуса

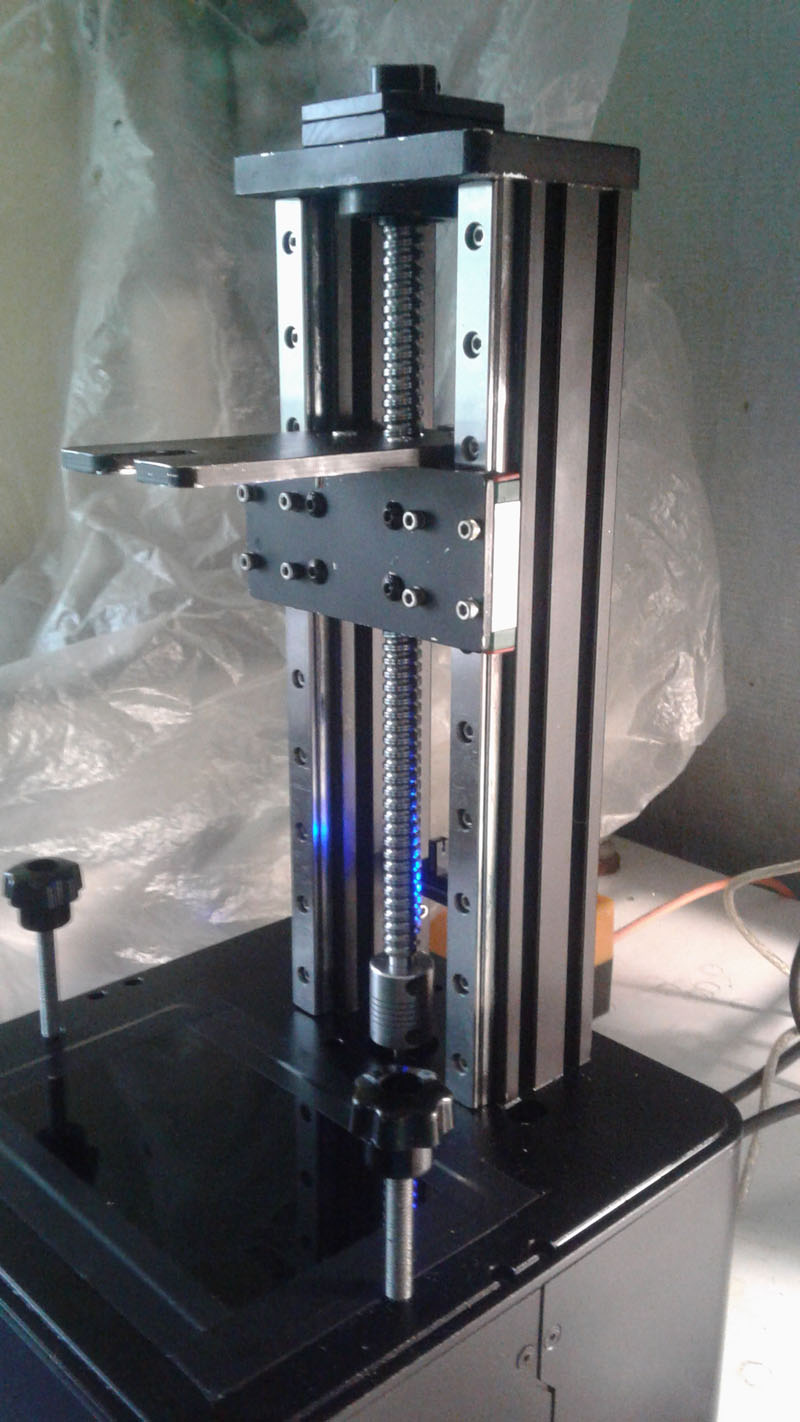

Сфотайте если не трудно как все установлено со всех сторон

TermSF,
Да,моторчик прикупить надо.


Весь апгрейд обошелся чуть более 5т.р., пришлось еще выпилить пару деталей и просверлить в плите несколько отверстий.

Стандартный апргейд до V1.5 , который я ранее приобрел стоит дороже,  жесткость в нем не очень, валы 8мм в середине играют, гайка Т8 хоть и с пружиной при отрыве все равно слегка проседает. Индикатором замерял биение по оси, из-за кривого винта Т8 и хилых валов получилось +-0.05 на 8мм, т.е. стол гуляет по спирали.
В итоге собрал свою жесткую схему.

пара  открывать тему "3d lsd принтер своими руками" Или "Что родного осталось от D7"

Kuzyakin,
Очень круто.Займусь плагиатом     Начал заказывать все необходимое,что б собрать такую же конструкцию
Ссылочку на рельсы не дадите?

TermSF,
Рельсы брал тут , у них же ШВП и подшипник FK10 .
ШВП они отпилят и обработают по вашим чертежам за отдельную плату.
Профиль и гайки здесь , так же там кронштейн под гайку швп .

TermSF,
Выбираю мотор с шагом 0.9, а по току какой нужно брать ?

Kuzyakin,
Там же Nema 17 стоит,такой же и взять,только с меньшим градусом.А ток можно на драйвере подкрутить

Kuzyakin,

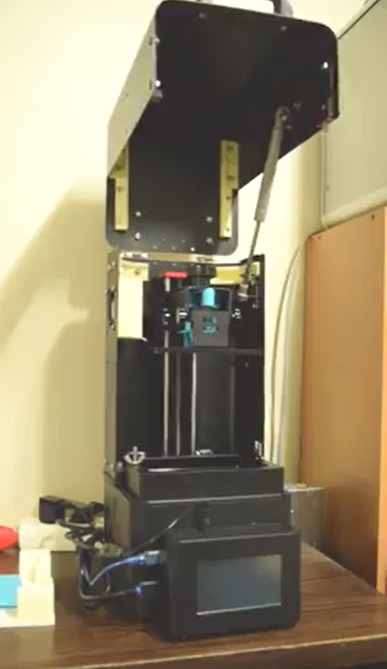

Вот так бокс еще хочу переделать

Интересное решение.

Kuzyakin,
Гениально просто переделывается короб.Даже пилить ничего не надо.Нужен мебельный лифт и пара шарниров

Если буду что-то подобное изобретать то переднюю крышку "капот" склею из цветного оргстекла.

Kuzyakin,

Осталось только LCD заменить на проектор и будет нормальный принтер:))

Garrysan,
Мысль про проектор была, но ценник отпугнул.
Нормальный стоит от 40т.р. ,
Так что возьму пока 4к дисплей.

Garrysan,
Чем он будет нормальней?

Да по моему, 100 раз обговорено, нет точности по XY у LCD  и не будет, исходя из законов физики, если только не организовать правильную оптику, а именно проекционный свет, а не всенаправленный, но по факту это уже LCD проектор будет, который также можно купить готовый, только зачем не понятно, когда можно взять DLP проектор и не терять 80% мощности света. Тут вот новая технология вырисовывается JBD,  вот она на мой взгляд имеет потенциал https://www.youtube.com/watch?v=N8QZVkRe9vQ&t=13s

Garrysan,
Проекционный свет тоже понятие относительное
