kyznes,
А в реальной скорости можно, со звуком (без музыки)?

Кузнец, вот зачем зафлуживать тему? Обращу ваше внимание, тема не о Magic. Вместо того, чтобы выточить и показать для сравнения, снова одно ля-ля. Я понимаю, что вам так проще, пока не купишь не поймешь что купил.
Но вы же сначала подтвердили, что модель отфрезеруете. Адрес почты я от вас не получил. И вы начали активно уводить тему куда-то, опять в светлые дали фрезеровки. На вашем видео я вообще ничего не вижу. Гладкое колько больших размеров. А можно показать что-то маленькое, с большим кол-вом рельефов и хорошим качеством фото.


Относительно охлаждения шпинделей. Пример с авто неудачен. На авто у меня мощность 105 Кв, а у вас шпиндель 300 ватт. Я вот разницу вижу, но видно вам все равно.
Зато вы можете говорить, подводя очередного начинающего к станку, вот шпиндель до 60 000 оборотов.
Все остальные моменты можно опустить, пусть сам разбирается при эксплуатации.

Да и ценник не слабый по ссылке. Я помню времена, когда они были по 300 долларов. Когда они только начали и качество было совсем швах. Откуда теперь то такая цена нарисовалась?

Я еще раз вам повторяю, для мощностей до 600-800 ватт водяное охлаждение не требуется и не имеет смысла. И только усложняет конструкцию и работу на нем.

Почта     magic_5J(псина)mail.ru


На моем видео отчетливо видна работа станка Magic 5J в пяти осевом режиме, в тот момент, когда я резал на нем печатку.
Если ты  ничего не видишь обратись к глазному врачу.
Если ты видишь, но на понимаешь что видишь, изучи азы фрезеровки и двигайся по возрастающей. Уже год прошел с того момента как  Дмитрий характеризовал тебя молодым подающим надежды фрезеровщиком. Но надежды не оправдываются к сожалению.


Вопрос шпинделя снят, так как я дал исчерпывающее пояснение по видам охлаждения,
возвращается опять к этому вопросу нет смысла.

YaL,
Сделаю.

так название темы NS CNC - новые станки для ювелирного моделирования - 5, Всё об NS CNC
А что Magic 5j не является станком NS CNC
Назвали бы NS CNC Mira-MILL, и вопросов не было бы.

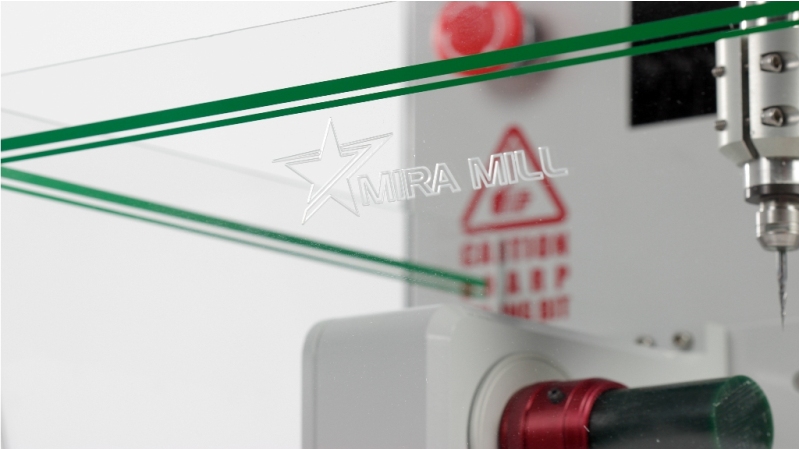

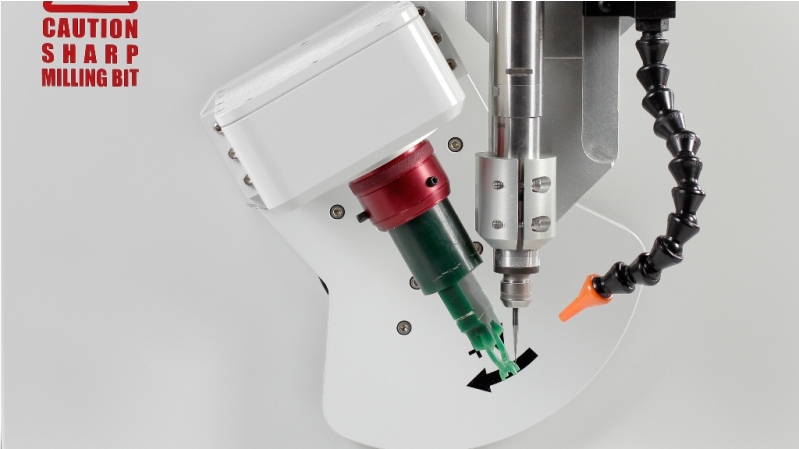

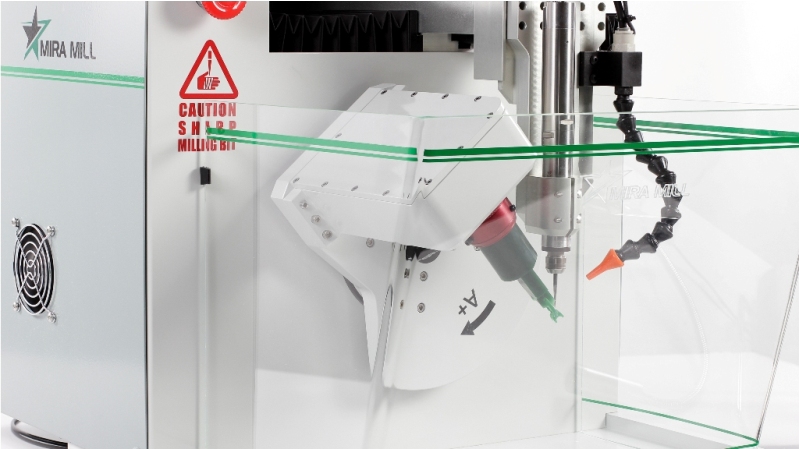

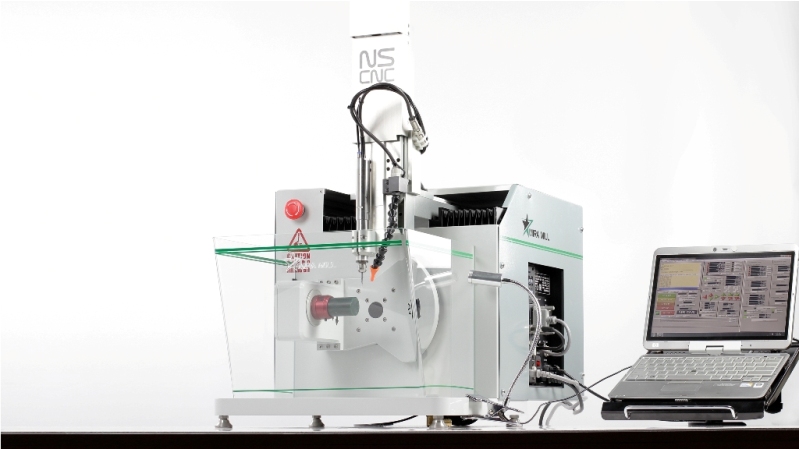

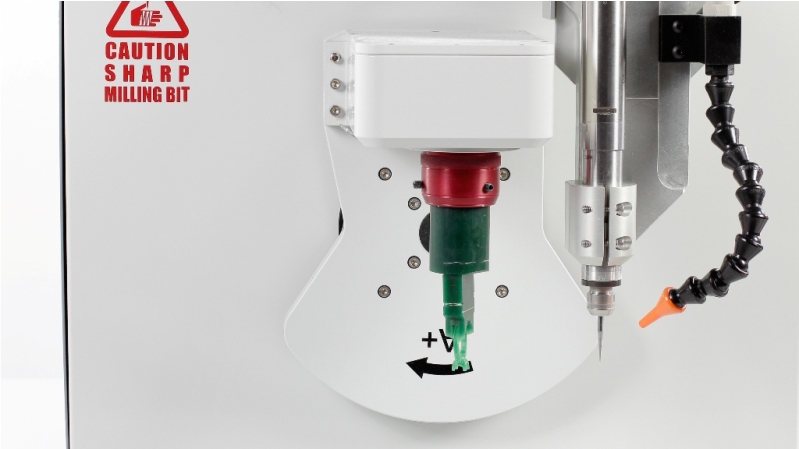

на Mire стоят лучшие в мире рельсы THK,  японский шпиндель легкий и маленький практически не требующий обслуживания и не имеющий биения с гарантией, по жесткости станка - 100 килограммовая машина  думаю достаточно жесткая...

что такое стоит на Magic и сколько он весит (или из-за чего он такой жёсткий?), что выводит его "на новый уровень точности?"

далынин,
ну так в теме Magic никто про другие станки не пишет, вот меджиковцы и решили в гости зайти

На станках Magic 5J стоят лучшие в мире рельсы TNK.
Шпиндель маленький и легкий для станка Magic 5J, с высокой термостабильностью обеспеченной водяным охлаждением, оснащенный металлокерамическими подшипниками позволяющими ему раскручиваться до 60000 оборотов и иметь нулевое биение,  не требующий обслуживания и позволяющий резать все материалы применяемые для изготовления ювелирных изделий производства Тайвань.
Жесткость конструкции станка Magic 5J, как и любого другого станка, не определяется его весом, хотя некоторая связь конечно есть.
В прочем если станок Magic 5J обвесить также как станок Мира, он пожалуй превзойдет последнюю по весу.

kyznes,
т.е. он легче? а сколько весит если не секрет?чем и как определяется жесткость станка?
чем обусловлен "новый уровень точности"? или это относительно деревообрабатывающих станков?

и я так понял это те же яйца только сбоку, только с большим сложным шпинделем, без системы охлаждения и защитных кожухов, к тому же первое поколение 5-ти осников.
качество сборки и изготовления корпуса не могу оценить т.к. не видел. Можно ли будет посмотреть на выставке осенью?
кстати не маловажно: какой софт поставляется со станком, или приобретать отдельно?
и конечно же вопрос цены и сроков поставки, сколько стоит Magic и как быстро его можно получить (или где посмотреть)?

Уважаемые участники!
Большая просьба, придерживаться основной темы топика.

 во "все о станке" входит и сравнение с другими станками, я так думаю

тут соревнование нарисовалось, но какое-то дефективное, на мой взгляд..
это получается соревнование не машин, а машинистов...например, если кривая машина обрабатывает ребро со ступенькой на грани, то машинист продолжит грани вспомогательными поверхностями и ребро образуется само - пересечением граней ..а это же жухалово?

и это соревнование не машин, а вкусов, потому что если машина, к примеру, кривовато режет девицу с глазками и сиськами, то это хорошая машина, а если безупречно вырезана какая-нить пошлая гайка, то машина так себе

для соревнования нужны G-коды для всех машин одинаковые, а кодировать нужно продуманный тест-объект, а не всяческие поражающие воображение красоты, я щитаю, может быть

В виду того, что у меня нет весов способных взвесить станок, а с Алексеем в настоящий момент не могу связаться, то скажу о своих ощущениях.
Прошедшим летом мне пришлось потаскать мешки с цементом.
Вес их пятьдесят килограмм. В сравнении с этим опытом, когда я поднимал станок мне показалось что он весит 60-70кг. Но станок, который находится у меня, это прототип, тот который был сделан первым. Он меньше и легче серийного станка, за счет упрошенной комплектации.
В настоящий момент на этом станке я провожу работы связанные с тестирование новой системы управления, которая по плану к началу лета должна будет заменить Mach на всех станках Magic.


Жесткость, надежность, в конечном счете высокую точность станка Magic 5J обеспечивают ему не только литое шасси с наименьшим количеством стыкуемых элементам но и весь набор комплектующих в составе станка.
А это не только рельсы, но и редуктора, винты, подшипники установленные на данном станке.
По этому, когда мы говорим о том что, на том и другом станке стоят рельсы одного производителя, надо понимать, что этот производитель выпускает широкую номенклатуру этого продукта с разными характеристиками.


Вас наверно интересует вопрос, почему я по картинке не зная в живую определил, что станок Мира в новом рестайлинге  не сильно продвинулся в перед в плане надежности, скорости  и точности работы.
По картинке сразу видно, что на Мире стоят старые редуктора, а это ее слабое место, есть и другие слабые места, но о них я ничего не могу сказать, так как их просто не видно на фото.


Друзья по поводу выставок, цен, поставок и прочего в этом духе я не могу дать информации, пожалуйста обращайтесь к Алексею на оф сайте http://www.cnczone.ru/forums/index.php?s=&showtopic=3245&view=findpost&p=38159
или на почту info(псинка)cncmagic.ru

Солидарен.

Так же, солидарен.


P.S. Тут много разговоров о шпинделе. Вопрос к кузнецу: возможна ли покупка станка без шпинделя (на 4 осях такая возможность была)?  Если - ДА, то каждый ставит что хочет - хоть японскую керамику, хоть самопал на педальном приводе. И вопрос исчерпан. Станок и шпиндель - разная жизнь.

Кузнец, отправил на указанный E-mail архив с моделью.

Bazzl, единый G-kod вряд ли подойдет для всех. У всех станков может быть разное направление осей, разные направления вращения, иные ограничения разворота по оси A, иные скоростные характеристики и т.д. и т.п. Я думаю, даже считают g-коды в разном ПО.

Поэтому, я не говорю что данная модель идеальна для теста. Но она хотя бы даст первое представление о трех 5-осных станках, представленных на форуме. До этого никто даже не пытался начать даже такой тест, все заканчивалось одинаково.

Как второй этап, можно будет обсудить единую модель для теста и единую стратегию обработки. Давайте пока посмотрим, что выставят на фото пользователи иных 5-осных станков. Многим это будет интересно.



Кузнец, 5-осный Magic со всеми съемными деталями и упаковкой весит не более 90 кг. При этом, литая станина оправдывает себя, если она имеет большую массу. Она гасит колебания при резке.

Но при малых массах жесткость и прочность ее ниже, чем у станины из катанных листов или из профилей. При меньшей массе эти конструкции обеспечивают лучшую точность и прочность. Так же, тонкий литой металл хрупок, боится ударов. Спокойно может трескаться или ломаться. Давайте уберем с этой массы шпиндель, моторы, крепления, рельсы, электронику и т.д. Что остается на саму станину?

Какой конструкционной небходимостью было вызвано литье столь малых станин в песчаные формы, лично для меня загадка. Т.к. основная проблема при работе с такими станинами - усадки литья и неточности. В результате чего нужна точная подгонка всех отверстий, посадочных мест и т.д.

И давайте без рекламы о массовом производстве станков и широкой номенклатуре. Если все так радужно, почему же так мало Magic среди ювелиров? 4-осных то немного, а 5-осные вообще можно пересчитать на пальцах.


P.S Подправил пост, убрал из названий чугун, заменил на литье и литой металл. Дабы не смущать тебя Кузнец.     Когда ждать от тебя фотографии?

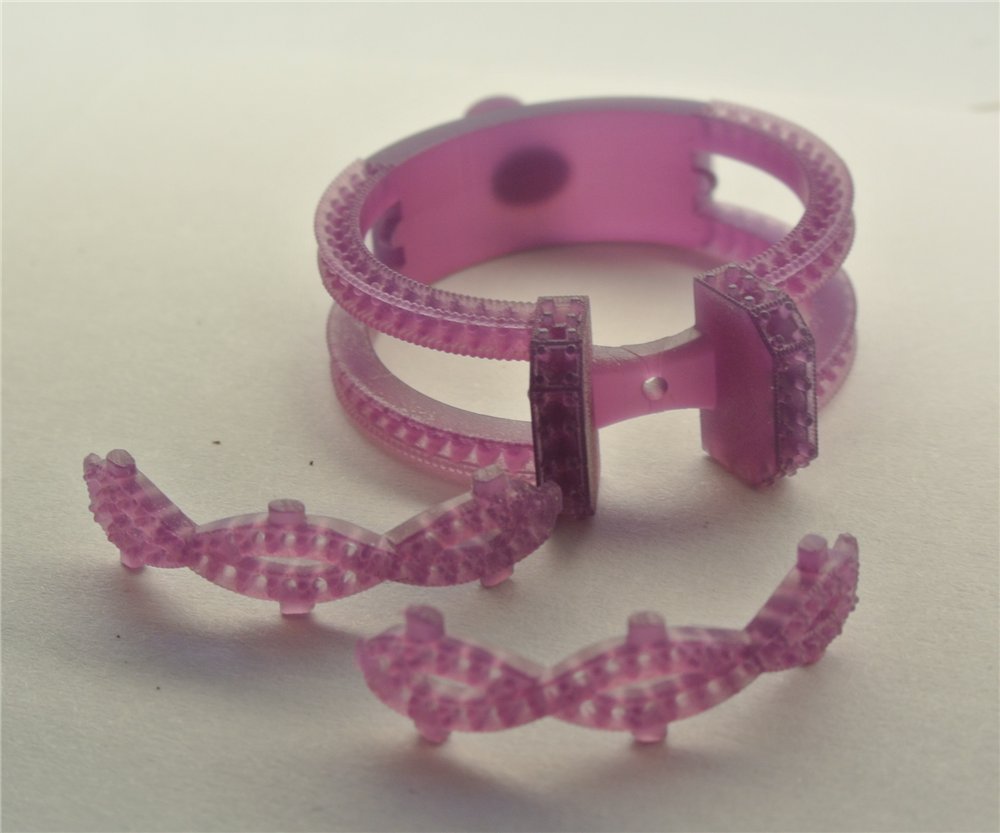

Кольцо выполнено на станке mira 2e за один установ.

Я понял ваш вопрос.
Отвечу только предположительно, что да.
Я думаю, что такая возможность будет, но человек должен будет сам сделать хаму, все правильно установить.
В общем, должен понимать суть вопроса глубже.
С методиками Алексей не будет заниматься, думаю.

У меня такое чувство, что я действительно обрабатываю сейчас, толи дерево, толи чугун.
О каком чугуне идет речь просто теряюсь в догадках.?

Друзья на сегодня мой лимит времени исчерпан, к тому же еще надо написать про нули.

Если не секрет какой датчик высоты на Мире ? фотку

jewel3, в Мире 3 не используется датчик выставления инструмента. Причина проста. Ломаются или тупятся граверы на нем. Для фрез до 0,4-0,5 мм  датчики еще работают. А в ювелирке 80-90% работ делаются граверами.
И как известно, нормальные граверы вещь недешевая.
Впрочем, ты и сам в этом убедился, т.к. пишешь, что граверы более недели не работают и тупятся. Я свидетель тому, что по воску граверы работают очень долго. Только невнимательность или ошибка могут их сломать.

Поэтому я и спросил про датчик высоты , после твоего ответа что больше года работаешь , подумав я понял что возможная причина это датчик высоты хотя он у меня не жёсткий а подпружинен , буду думать как заменить его
