И что это за устройство, это схема какая то или микросхема? В детстве и юношестве занимался электроникой, но моя элементная база это к155ла3, кт315, мп42 и т.д. Я даже представить не мог что существуют драйвера для транзисторов(мосфетов), впервые именно от Вас узнал, за что кстати спасибо.

Мультиплексор - это ключ, точнее - набор ключей.
Например, HEF4053, трехканальный на два входа.
Т.е. есть у него входы, например, А1 и В1 и выход C1.
И, в зависимости от уровня на управляющем входе, он передаёт сигнал со входа А1 на выход С1 или со входа В1 на выход С1.
Как переключатель!
И таких каналов там три.

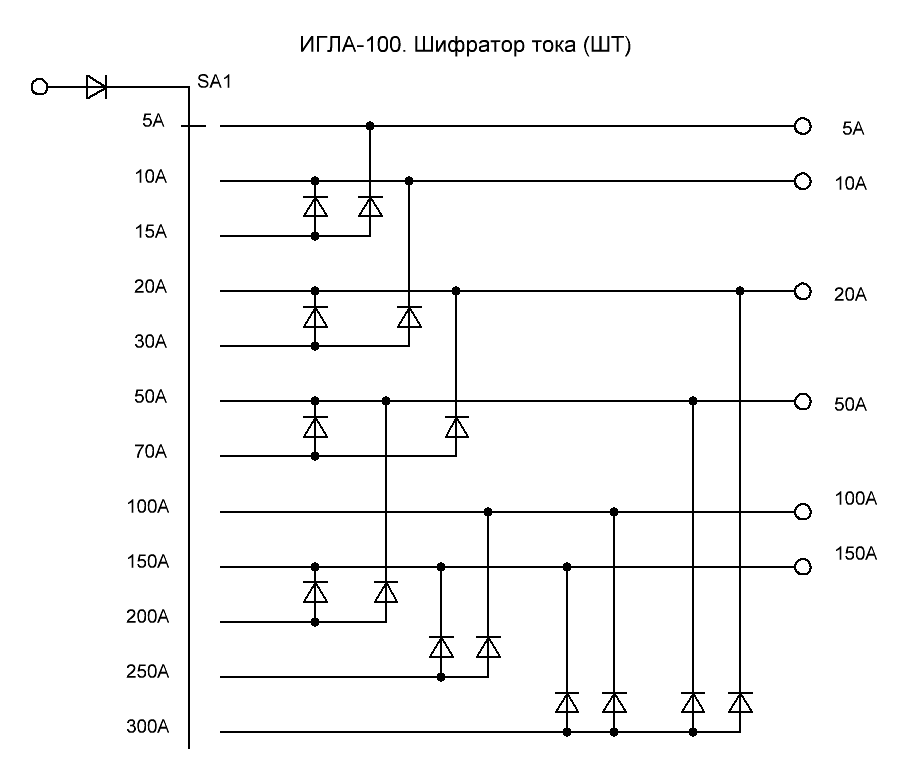

Ну а если совсем просто, и не хочется лишних микросхем - диодная логика форевер!

Делаем два - три переключателя с диодными шифраторами.
По выходам - резисторы на массу.
И, по команде, подаём напряжение на один из переключателей.
На выходе имеем код, соответствующий коду этого переключателя.
И всё!
Осталось переключать общие выводы переключателей как хочется, и будет Вам и импульс подогрева/поджига, и форс-старт, и ВЧ-модуляция...

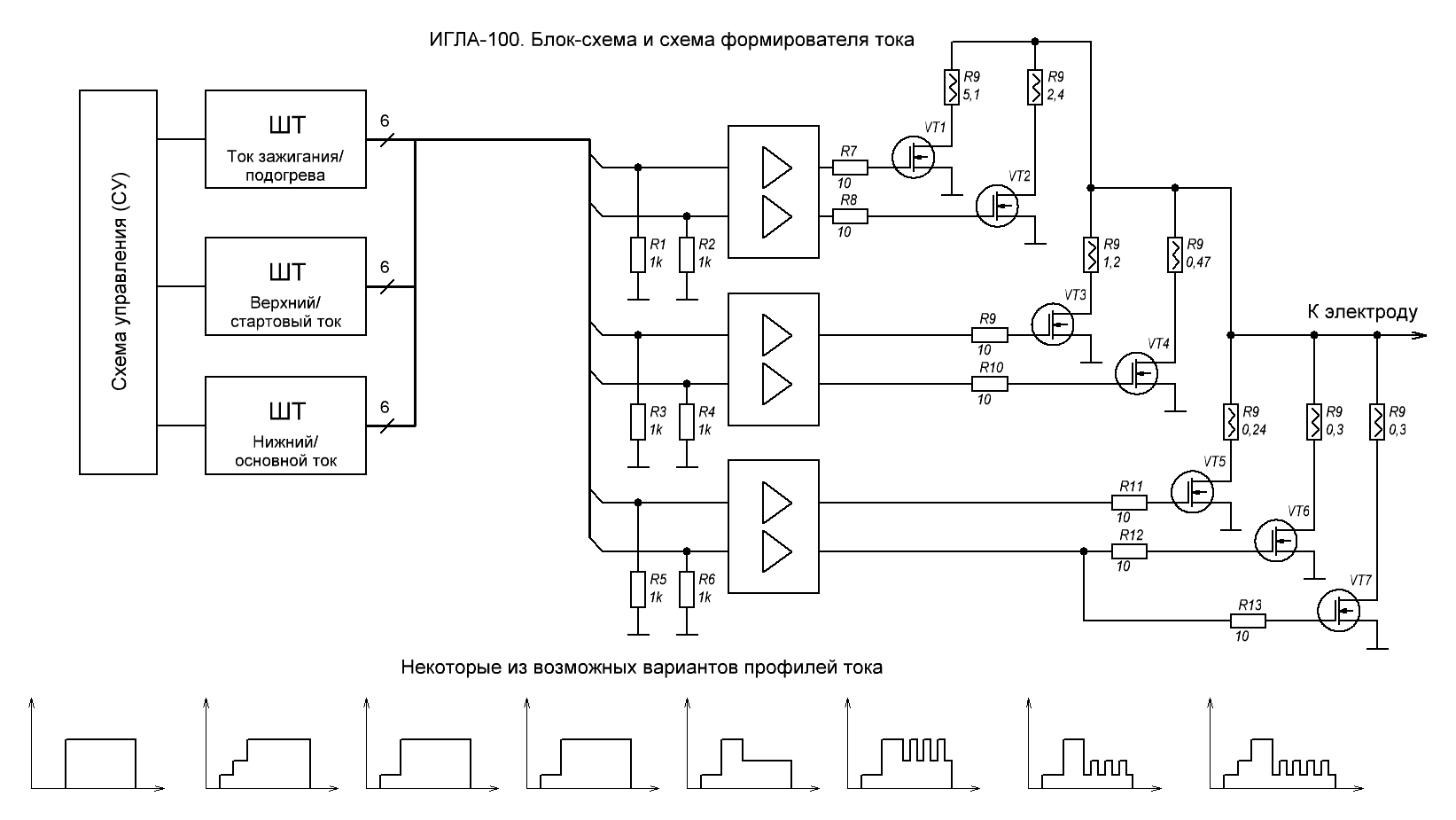

Вот набросок схемы простого "народного" варианта микросварки.
Схема питания и конденсаторы условно не показаны.
Схема управления пока детально не проработана.

ALENCo, Спасибо. Про диодную логику, в детстве собирал тест игру на диодах, там где вопросы с переключателями и лампочки ДА и НЕТ. По схеме у Вас тут, я понимаю чем больше ток тем больше мосфетов задействовано, а я в своей схеме это не учёл, у меня бы вся мощь конденсаторов шла бы через один мосфет.

Оооочень жирненький мосфет нужен...
Если на выходе не меньше 300 нужно, транзистор минимум на 600 надоть... (при КЗ ток выше, +запас).

Вчера набросал схему управления на логике. Но получается либо громоздко, либо ненадёжно, и всегда сложно и замудрёно. Сейчас такие цепи практически не используют, МК вытеснили. Куча компараторов, одновибраторов, триггеров и т.п.
Если простой вариант не скомпоную, брошу эту мысль, будем осваивать микроконтроллеры..

ALENCo, Да уж, МК сейчас рулит это точно. Но схема "иглы-100" понравилась своей простатой, если она будет самое главное делать, варить, то цены ей не будет.

А чтож не будет?
Это классика, по ней и многие современные модели собирается.
Добавим несколько каналов, МК, датчики и т.п., и получим современный ПАК.

Только учтите, схема-то неполная, это только токовый АЦП, и всё..
Схему управления нужно, без неё никак.
В простейшем случае - просто одновибратор для прямоугольного импульса.
Дальше - фантазия не знает границ.

to Igor62

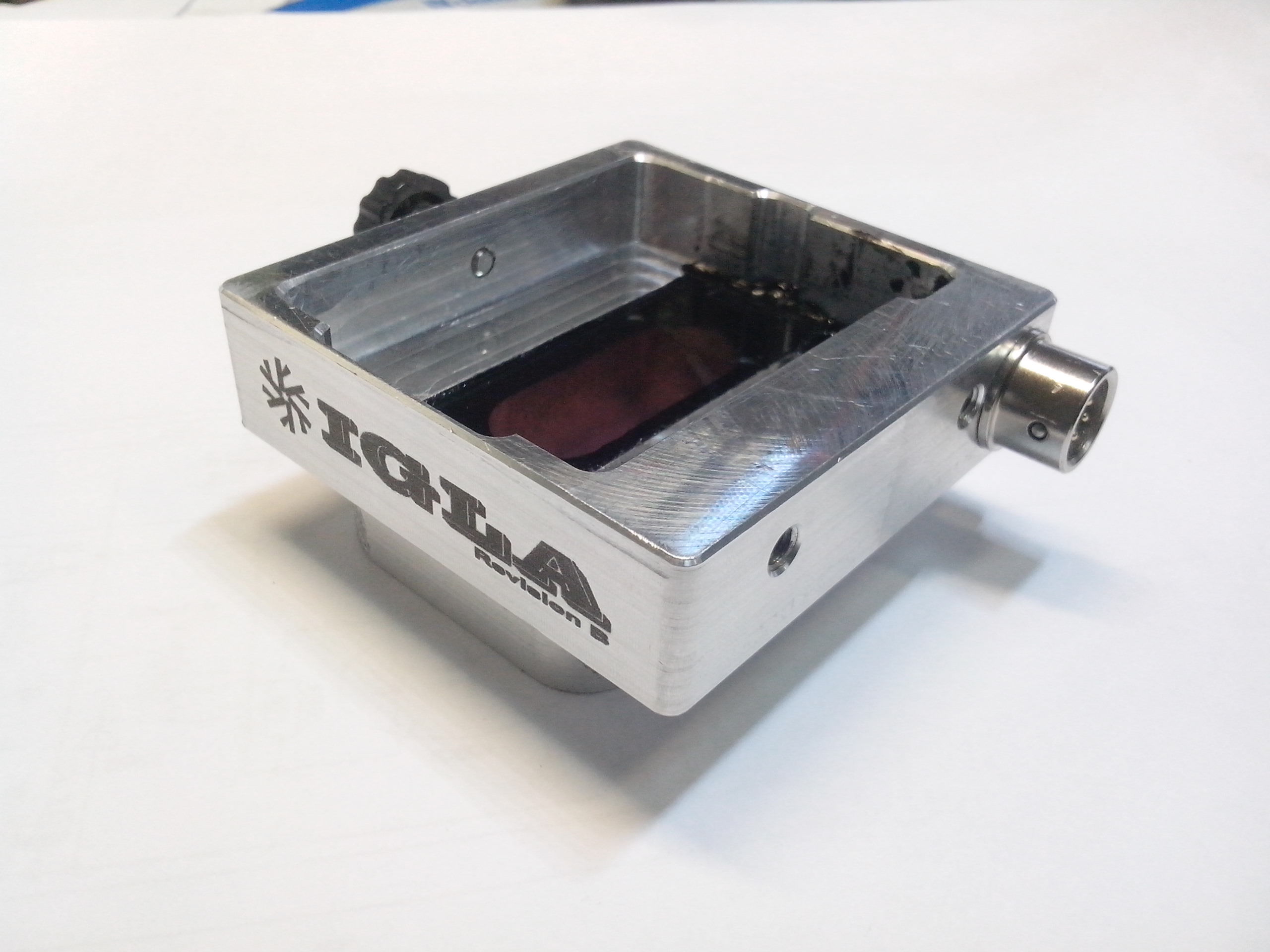

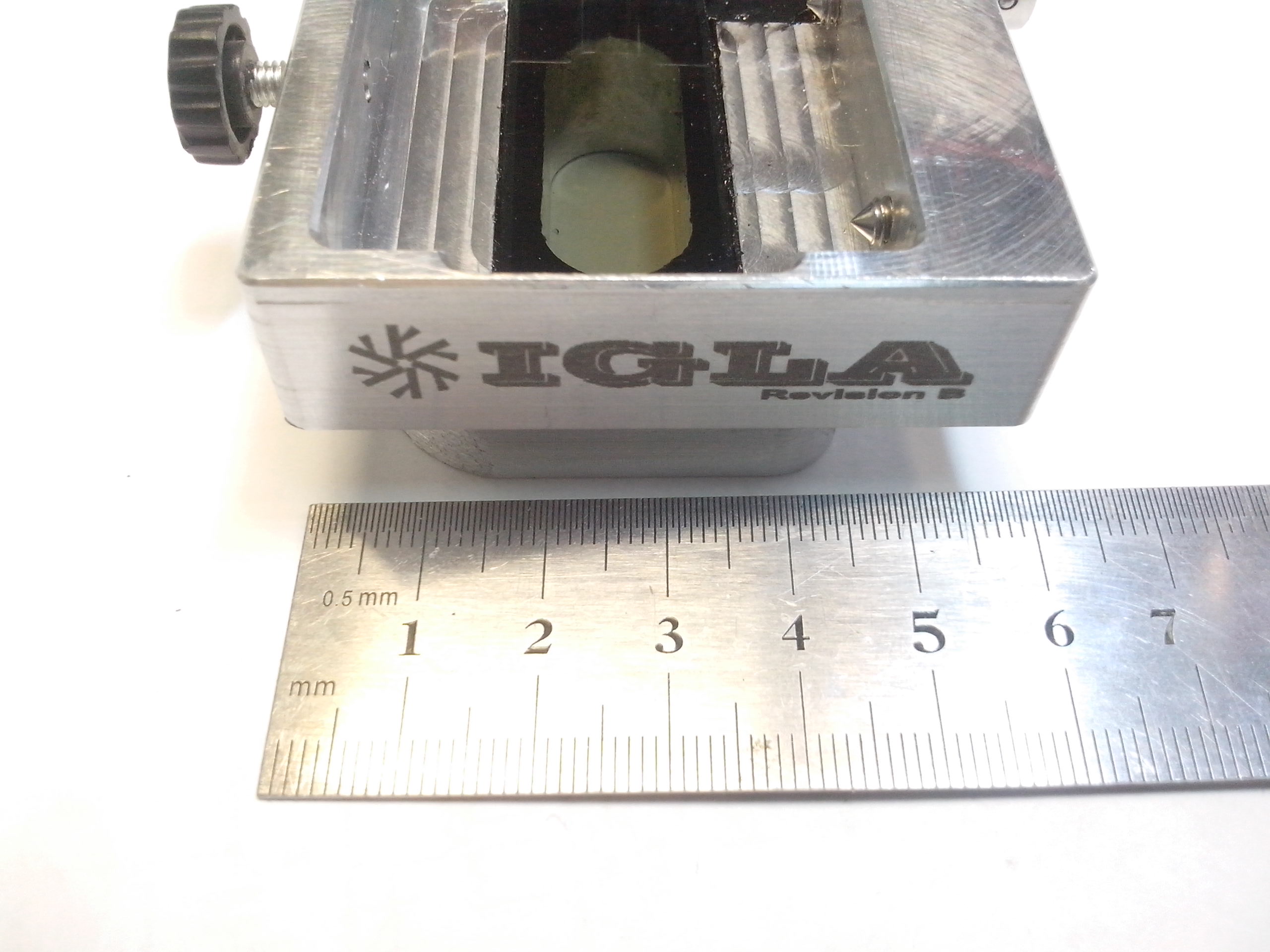

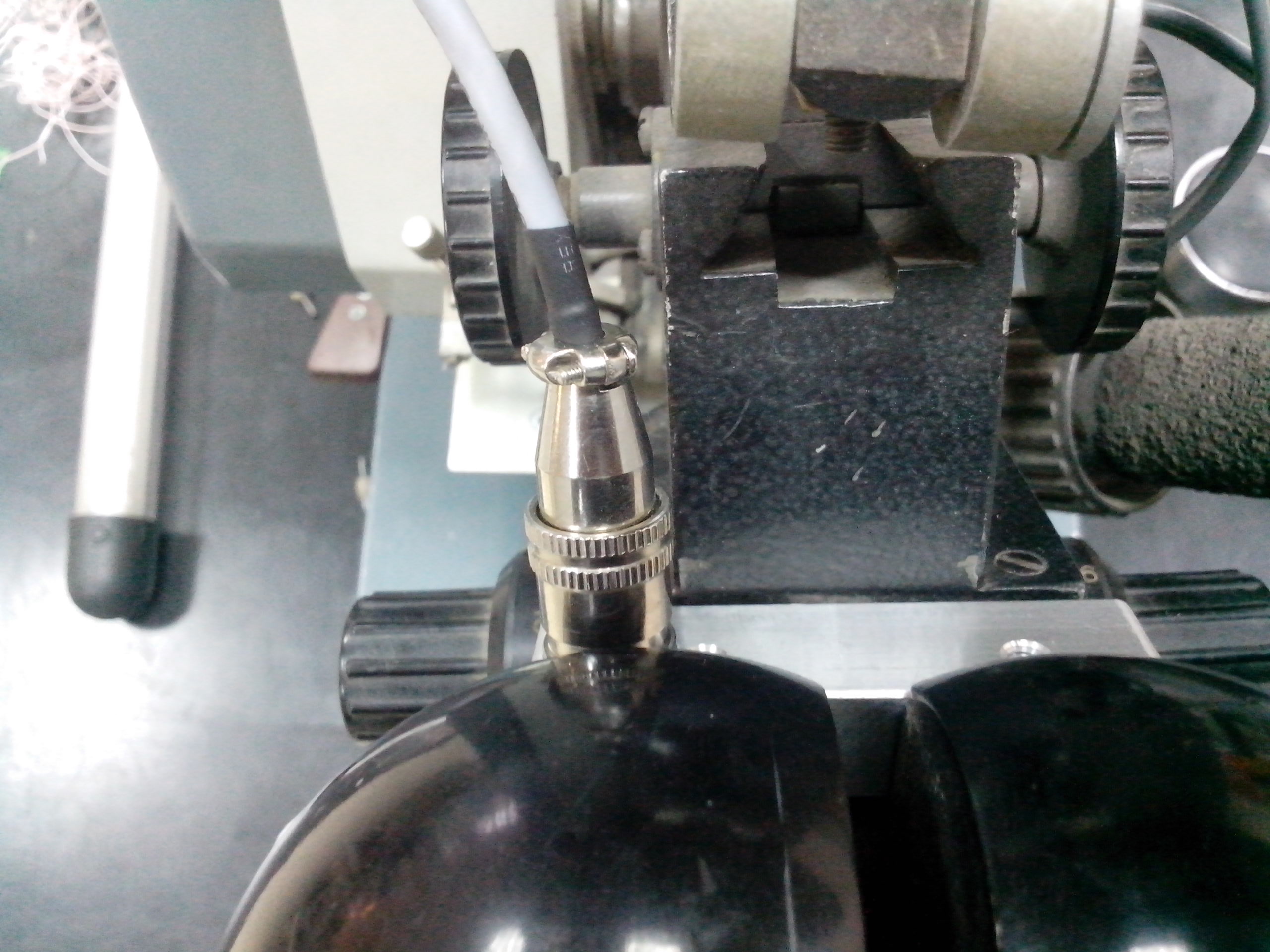

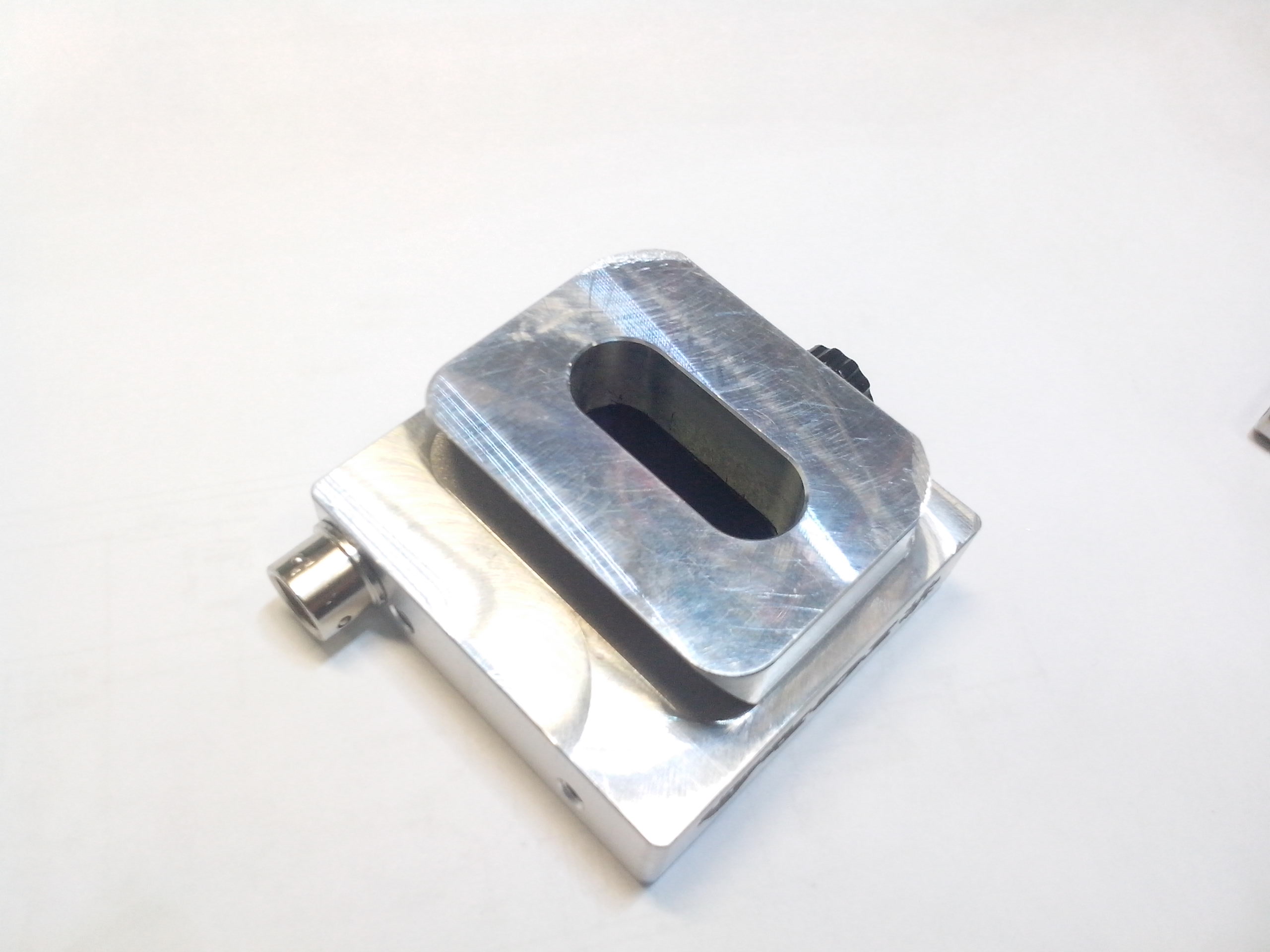

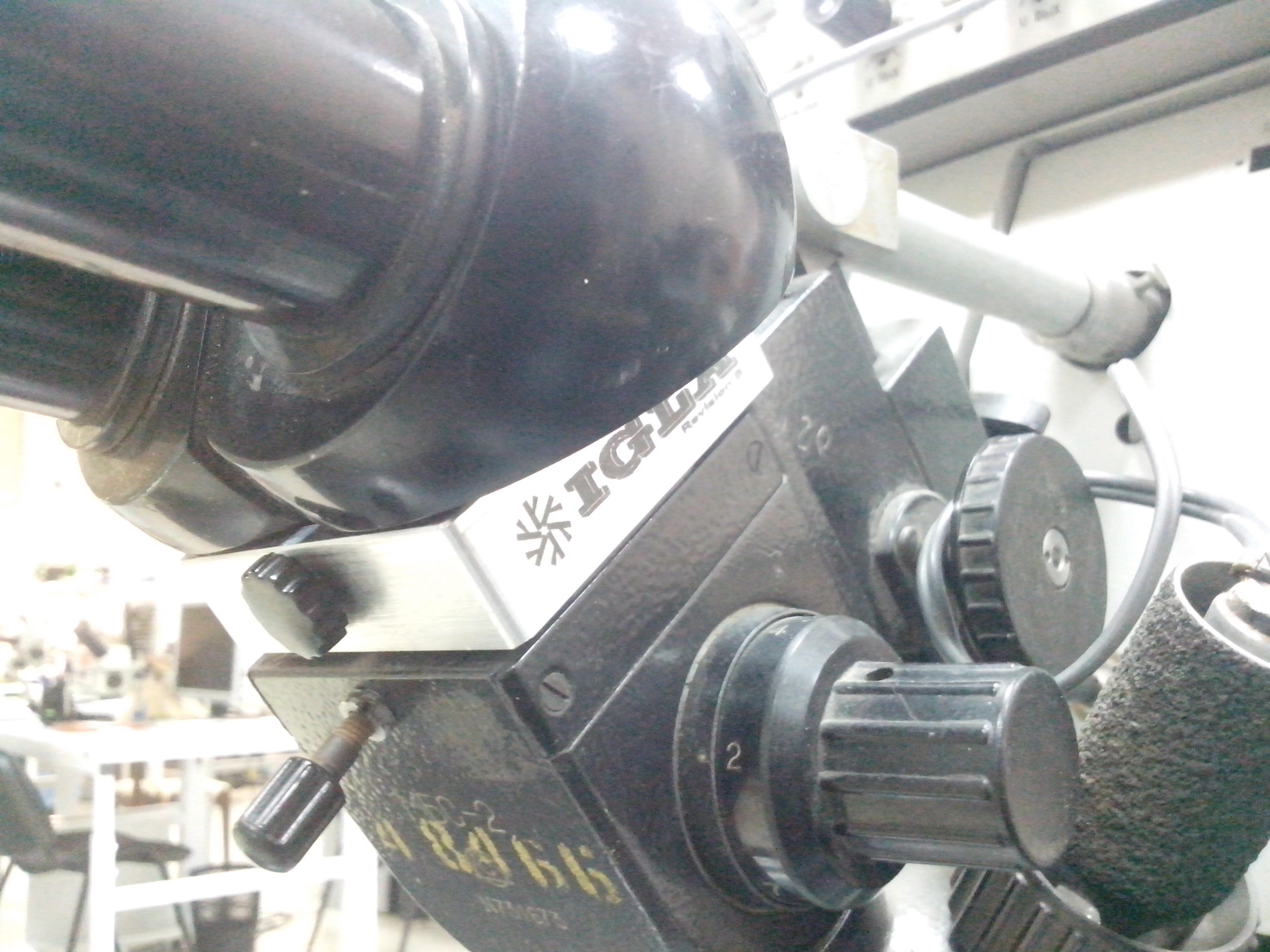

Автофильтр для МБС-2 (1).

блин, аккуратнее...) простата тут не причем...)))

Вот пара роликов сварки титана.
Извиняюсь за качество, фотоаппарата под рукой не было, снимали телефоном.
https://youtu.be/fSaJ2Bpkbgw
Титан встык
<br /><br />Титан в угол<br />

Сварка титана в угол
[VIDEO]fo-ksRkwR5A[/VIDEO]

ALENCo,
А ваш фильтр срабатывает от внешнего сигнала или непосредственно от сварочной вспышки?ALENCo,

Никак не получается нормально вставить видео.
Кнопочки "Просмотреть" на нашем форуме нет, поэтому приходится экспериментировать в живую.
Приношу всем извинения.

Конечно, от внешнего!
Он управляется самим аппаратом, и сигнал на закрытие подаётся за доли секунды до вспышки, чтоб ЖК успели отреагировать.

Да все нормально, Алексей, я уже посмотрел оба ролика.
Просто нассылку нажал и все пошло!
[URL=https://youtu.be/fo-ksRkwR5A[/youtube]]https://youtu.be/fo-ksRkwR5A[/URL] Это титан угол

Что то непонятное происходит-вставил одно, а появилось другое.
Нажал изменить-и не видно сообщения...
Нажимаем на подчеркнутую ссылку и все будет

Варил сегодня снова.
Но до видео не дошло, очень времени было мало.
Вот заварил без присадки оправу с двух сторон(только с одной стороны немного в конце присадку положил, там оправа лопнула где леска крепится).
Шов как у Пака ровный, чистый и повторяемый!!!

Optik,
А вот это действительно высший пилотаж,  Женя а отверстия вы просверлили после сварки я так понимаю.

Нет, отверстия не трогал. В первом случае не дошел до них, во втором прошел рядом с присадкой и поставил точку с торца(оправа лопнула как раз на последнем отверстии) и все так получилось, что отверстия остались в полном здравии

А это экспериментальный вариант,или есть продажа готовых аппаратов   ?
