► Делаем PUK сами...схемы, описание технологии сварки.
Илья
Пользователь
Регистрация: 28.12.2004
Откуда: с.Ново-Бобровское

Сообщений: 1351
В друзьях у: 5
Голосов: 74 / 0
#1
3 / 0
Добавлено: 26.05.2008 21:37:22
В личку продолжают поступать просьбы поделится схемой аналога PUK.
Так как за время выкладки первой схемы в процессе освоения и модернизации появились новые изменения, решил продолжить тему. Самое главное прибор реально работает и вполне успешно! Фото материалы мои и SZ и так же его опыт, он подключится и добавит свои комментарии.
В общем по технической части я, по практической он.
Развернуть ⇓
Ювелиры - самые добрые люди на свете.
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1281
0 / 0
Добавлено: 08.10.2017 00:59:13
Цитата

А это экспериментальный вариант,или есть продажа готовых аппаратов ?
Этот вопрос к ALENCo
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1282
3 / 0
Добавлено: 08.10.2017 14:50:56
Сегодня "воевал" с алюминием.
Почему-то он никак не хотел свариваться, сплошные ПЫХи и сажа...
Но, после штудирования литературы и серии опытов, кое-что получилось.

Оказалось важно: а) тщательно зачистить и обезжирить зону сварки
б) вылет электрода из наконечника минимален, иначе - завихрения и подсос воздуха к точке сварки.
в) электрод лучше немного притупить - усеченный конус.

Процесс:


Забыл упомянуть - профиль немного отличается от стандартного.
Использовал большое соотношение время/ток.
Алюминий - Плоскость - 25%/33мс.
Изменено: ALENCo - 08.10.2017 14:53:09
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1761
В друзьях у: 4
Голосов: 569 / 8
#1283
0 / 0
Добавлено: 08.10.2017 15:08:35
ALENCo,
варил новенькие алюминиевые шайбы из Германии (брал прибамбасы для гидравлики, прицепом и шайбы пошли)- чистый алюминий, красота. Если металл старый, а уж тем более имеет "неправильные" добавки- считай, что пропало. По технологии его травить нужно, чтоб снять оксидную пленку, ну и варить переменкой. Ну и сумасшедшая теплоемкость дает о себе знать.
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1284
0 / 0
Добавлено: 08.10.2017 15:49:56
Цитата
чистый алюминий, красота
У меня вырезки от прямоугольного профиля, состав неизвестен.



Цитата
Шов как у Пака ровный, чистый и повторяемый
Это не у аппарата такой шов, а у прокладки между держателем и сиденьем! :)
Тебе хорошо говорить, у тебя стаж хороший, ещё с Молнии начатый...


Цитата
А это экспериментальный вариант,или есть продажа готовых аппаратов ?
Можно и так, и так сказать.
У Оптика точно экспериментальный - мы его уже три раза модернизировали! ;)

Если Вас интересует Игла, почитайте последний десяток страниц здесь (отдельной ветки пока нет) и напишите мне.
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1285
0 / 0
Добавлено: 08.10.2017 17:23:02
Цитата

Цитата
(Optik 07.10.2017 21:18:05) Шов как у Пака ровный, чистый и повторяемый
Это не у аппарата такой шов, а у прокладки между держателем и сиденьем!
Тебе хорошо говорить, у тебя стаж хороший, ещё с Молнии начатый...
Ну Алексей не скромничай! Посади эту прокладку за китайский электрошокер и стаж не поможет(кстати два года назад даже не слышал про микросварку :no: , офигеть какой стаж *crazy* )
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1286
5 / 0
Добавлено: 10.10.2017 09:11:09

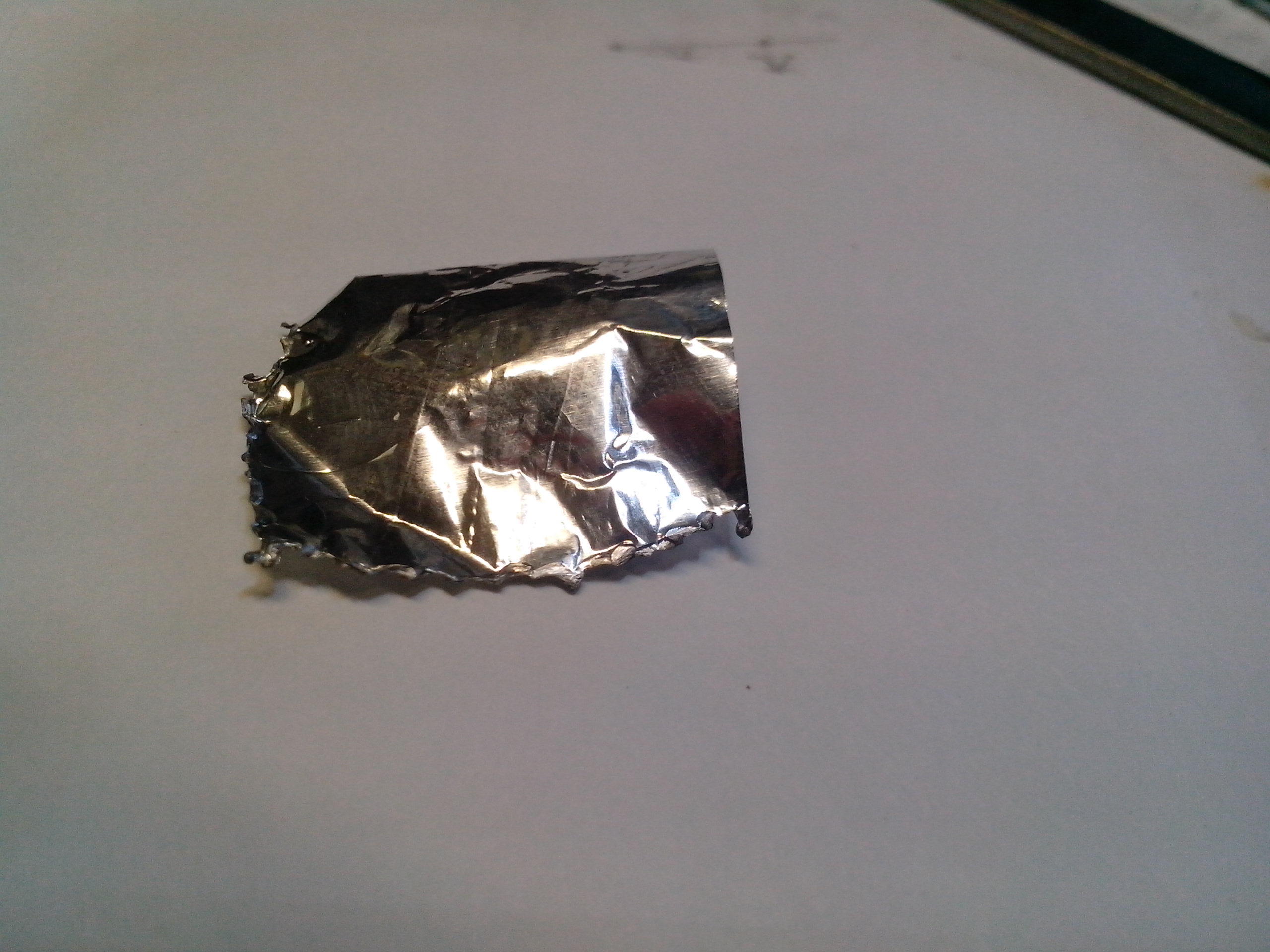

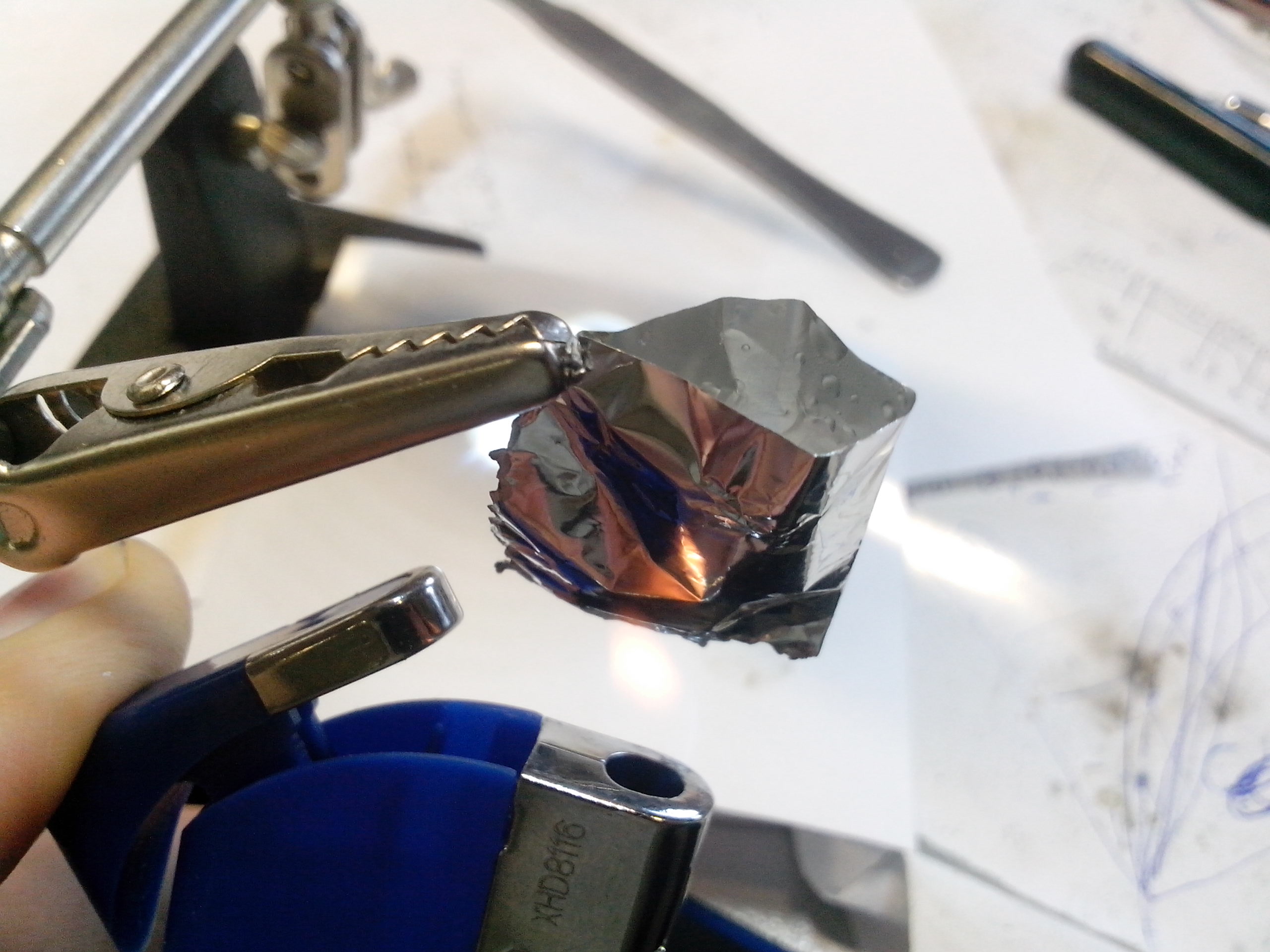

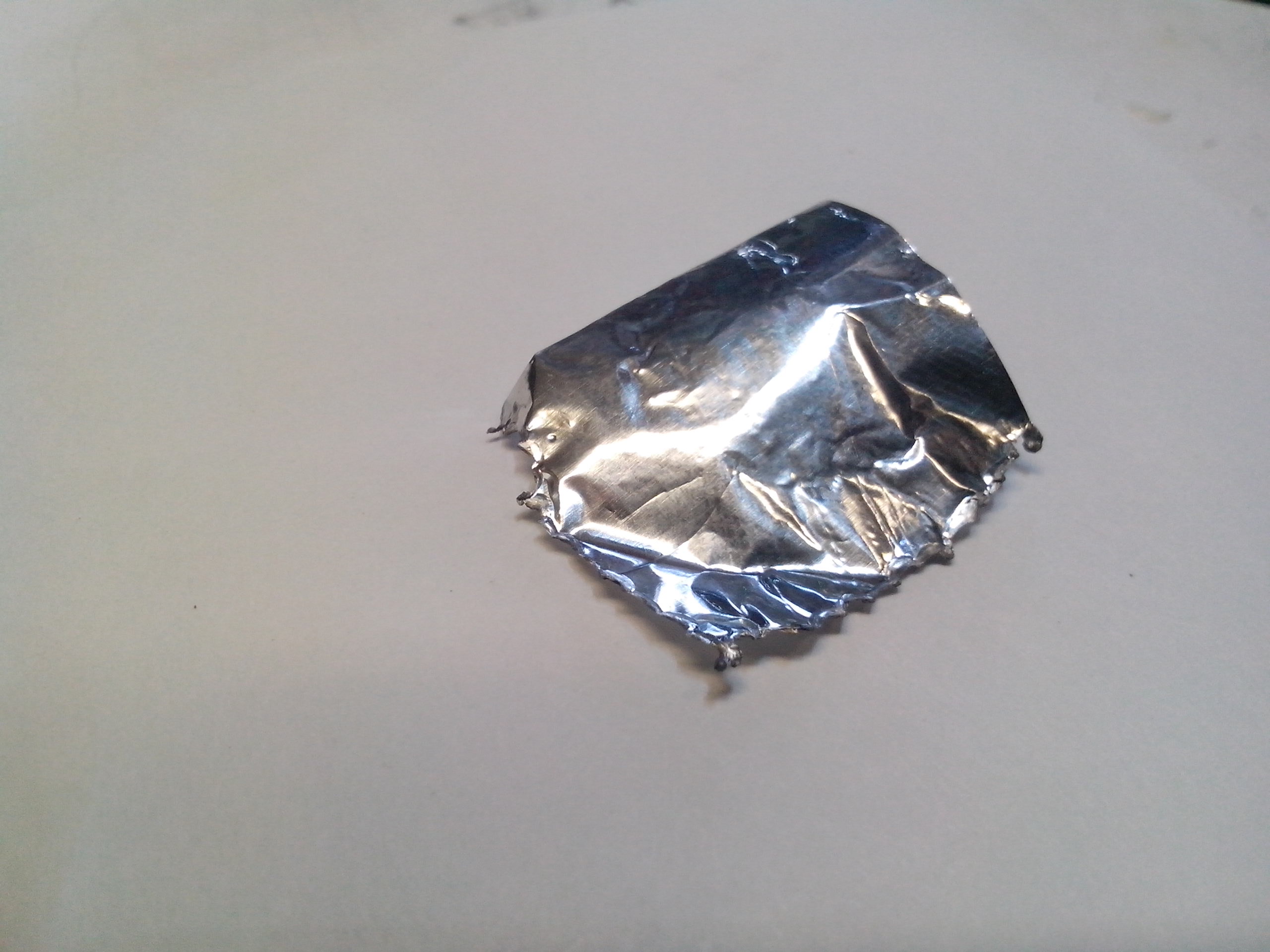

Я тут решил с утречка чайку вскипятить...

Фольга Саяны, 10мкм.
Профиль Алюминий-плоскость - 2%/5мс

Изменено: ALENCo - 10.10.2017 09:14:27
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1287
0 / 0
Добавлено: 10.10.2017 13:57:59
ALENCo,
Ну такие эксперименты уже проделывал на Молнии с фольгой :trubka:
Правда до чайка :beer:  не додумался :no:

Вот здесь 16 пост , кому интересно...
http://www.jportal.ru/forum/forum62/topic18355/message313010/#message313010
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1288
0 / 0
Добавлено: 10.10.2017 14:00:17
Optik,
Так я с тебя пример и взял! :)

Оказалось - секундное дело.
Будет время - ролик сниму, а то народ сомневается..
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1289
0 / 0
Добавлено: 10.10.2017 14:03:41
Цитата

Optik,
Так я с тебя пример и взял!

Оказалось - секундное дело.
Будет время - ролик сниму, а то народ сомневается..
Да зря сомневаются!!! Я вот на все 100 уверен!
Тут другое сомнение крадется-значит и к пустотелкам можно подобрать ключик при желании  :brows:


Дурной пример заразителен yes
Изменено: Optik - 10.10.2017 14:06:44
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1290
0 / 0
Добавлено: 10.10.2017 14:07:02
Цитата


Тут другое сомнение крадется-значит и к пустотелкам можно подобрать ключик при желании
Так я же варил.
Но муторно очень.
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1291
0 / 0
Добавлено: 10.10.2017 14:11:01
Цитата

Цитата
(Optik 10.10.2017 14:03:41)

Тут другое сомнение крадется-значит и к пустотелкам можно подобрать ключик при желании
Так я же варил.
Но муторно очень.
Тут нужно ювелиру дать поварить, но только тому кто варил их на Паке.
Если фольгу можно, то пустотелку то же, она ведь толще в разы...
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1292
3 / 0
Добавлено: 10.10.2017 16:12:34
Варил сегодня снова. И опять не было времени снимать видео :lac:
Без присадки все легло нормально.Режим стандартный плоскость бронза.
Проварил с двух сторон. Шов повторяемый и прогнозируемый!
На режиме угол проварил даже в трудно доступном месте возле крепления!!!
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1293
3 / 0
Добавлено: 13.10.2017 10:03:04
Нашел у себя видеоролик, как экспериментировал с серебром.

Смотреть

Изменено: ALENCo - 13.10.2017 10:04:26
Offline
Профиль
Вверх
burch13
Пользователь
Регистрация: 22.01.2014

Сообщений: 684
В друзьях у: 2
Голосов: 63 / 1
#1294
0 / 0
Добавлено: 13.10.2017 10:24:26
Здорово!
Offline
Профиль
Вверх
Vlad123
Пользователь
Регистрация: 13.06.2017

Сообщений: 108
В друзьях у: 1
Голосов: 7 / 0
#1295
0 / 0
Добавлено: 13.10.2017 10:54:59
Да и на мой взгляд очень хорошо.
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1296
0 / 0
Добавлено: 13.10.2017 11:57:27
Так давно уже варил серебро и писал, что варится хорошо!
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#1297
4 / 0
Добавлено: 22.10.2017 19:51:30
Еще несколько роликов:
https://www.youtube.com/watch?v=K47_yx_LFiM

https://www.youtube.com/watch?v=52_n2Sr4JSY


https://www.youtube.com/watch?v=ZvPEtSqjJ8s
А здесь эксперимент с титаном
https://www.youtube.com/watch?v=9LMJvlhhtRA

Новая прошивка Иглы показала себя еще лучше чем старая :beer:
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1761
В друзьях у: 4
Голосов: 569 / 8
#1298
0 / 0
Добавлено: 22.10.2017 19:53:49
Цитата
Новая прошивка Иглы показала себя еще лучше чем старая
Что изменилось?
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
IGOR62
Пользователь
Регистрация: 02.07.2015
Откуда: Рязань

Сообщений: 1470
В друзьях у: 8
Голосов: 224 / 4
#1299
2 / 0
Добавлено: 22.10.2017 20:12:33
Цитата
Что изменилось?
Мне удалось посидеть за Иглой-400 с новой прошивкой у Ромариоо, старую я тоже пробовал...  Появилась привязка силы импульса с мс. т.е. накручиваешь или убавляешь % мощности, а мс тоже прибавляются или убавляются. Эту опцию можно отключать. Сварка стала более прогнозируемая и управляемая, раньше мне это совсем не удавалось, учитывая 3-х летний опыт на PUKe. Из металлов удалось попробовать, титан, серебро, золото... Но главное, что удается управлять серебром! :)  :trubka:  и это без аргона
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#1300
1 / 0
Добавлено: 22.10.2017 20:20:07
Цитата
Новая прошивка Иглы показала себя еще лучше чем старая
Очень рад!

Можно поподробнее?
Особенно про эластичность дуги, наличие брызг и сварку в углах.



Цитата
Что изменилось?
изменился режим поджига,
добавился небольшой предподогрев на всех режимах а-ля немец4.1,
изменились номинальные значения тока а-ля он же,
скорректированы профили,
реализовано отображение энергии импульса в Дж с учетом его формы,
есть доп.функция регулировки энергии импульса одним энкодером (и ток, и время одной "крутилкой" одновременно)
Offline
