Наконец то собрал, всё работает. Спасибо за схемы.

Очень неплохо!

Как я понял, на шлейфе висит двоичный переключатель?
Или обычный, т.е. в один момент работает только один ключ?

Константин,по какой схеме делали аппарат? Не поделитесь с сообществом?

Силовая схема предоставлена ALENCo на стр.64 темы форума, скажу честно без неё скорее всего мне пришлось бы ставить супер мощные мосфеты. В этой же теме выкладывал схему таймера на 555 микрухе. Схема состоит из 4 частей. 1 два одинаковых таймера на 555,( при нажатии педали) первый срабатывает примерно на 1 секунду, он включает отскок и удержание электрода, и запускает второй таймер регулируемый который управляет временем импульса, 2 сигнал с него поступает на диодный дешифратор, 3 с дешифратора на на три драйвера которые управляют силовой схемой на мосфетах это 4 часть схемы. Ёмкость конденсаторной батареи 200000 мкф. Пока питается схема тремя блоками питания. Плата управления 12 вольт, соленоид(так как работает всего секунду) от 24 вольт, силовая от защищённого блока питания на 30 вольт, но чувствую, что надо хотя бы 35-40 вольт. Работать бес корпуса и держателя электрода пока не удобно, да и варить пока особо не умею. Заваривал колечко золотого и серебренного замка, понравилось, один импульс и даже не видно где был шов и на разрыв не хрупкое. Сталь паяет выглядит как настоящая сварка, но правда пока коряво. Изготовлю корпус, вот тогда и можно будет осваивать агрегат. Если надо выложу чертёж платы.
Ещё раз хочу выразить большую благодарность ALENCo в постройке агрегата.

что за вопрос, конечно выложить ! Многим поможете. Спасибо

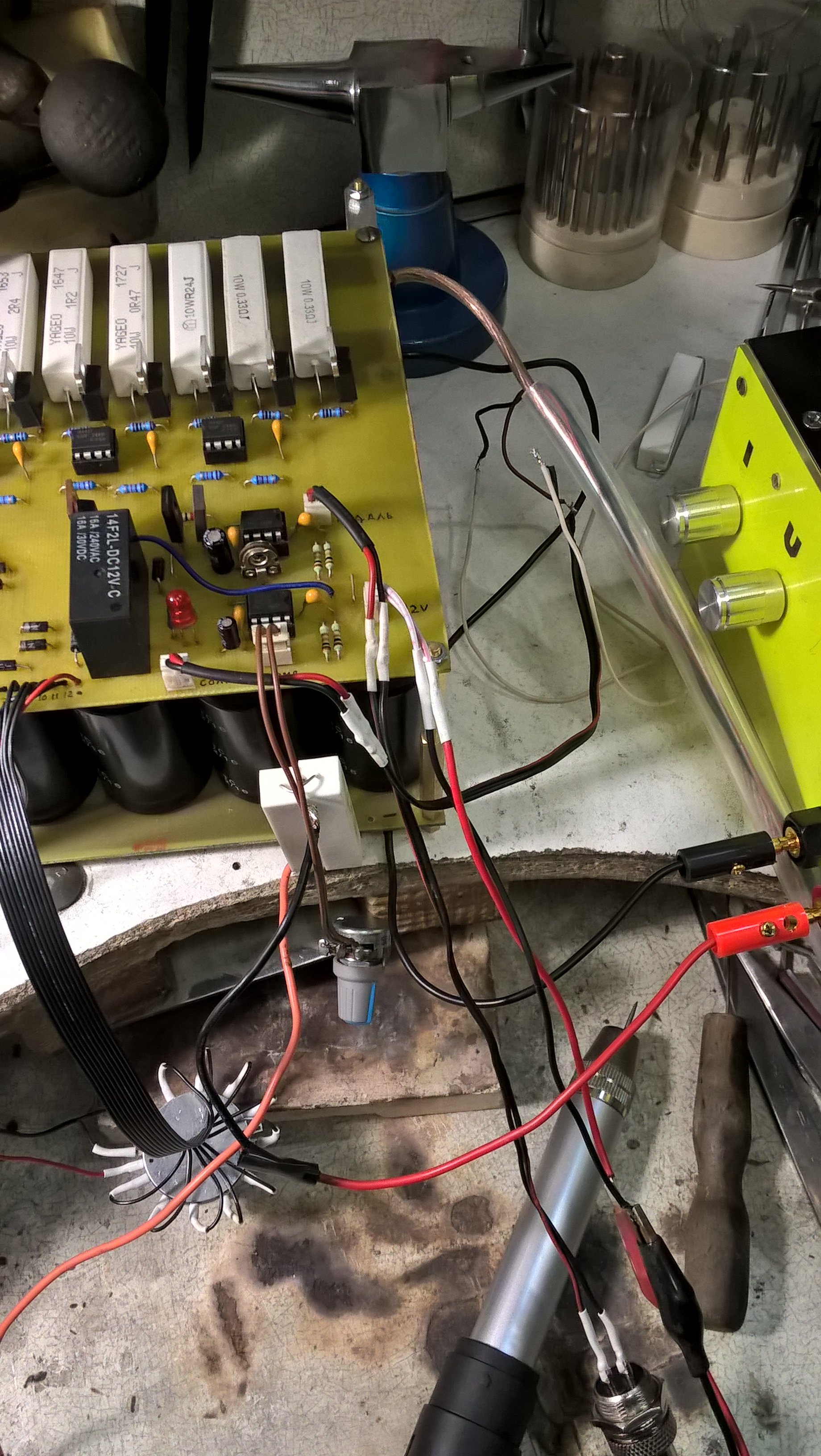

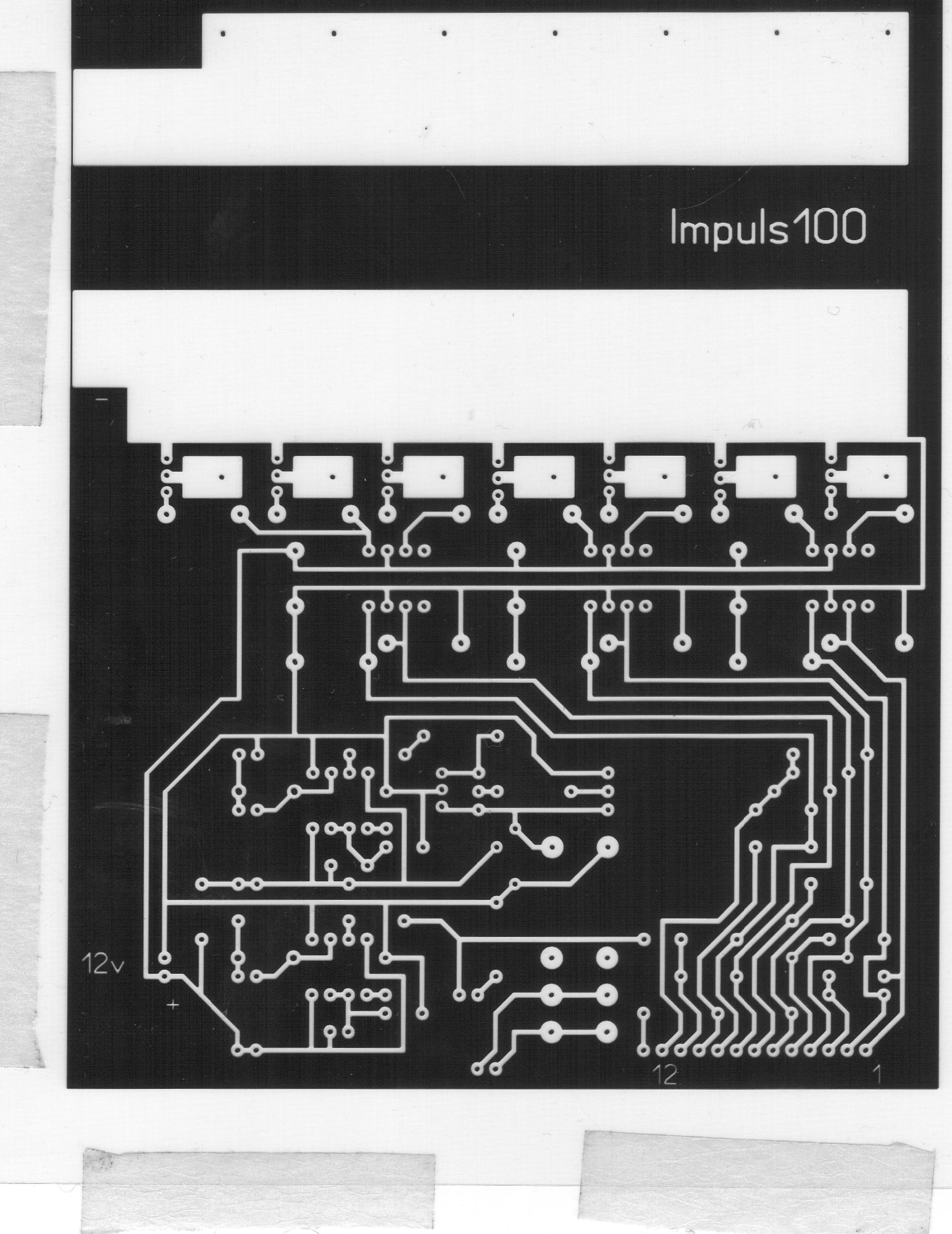

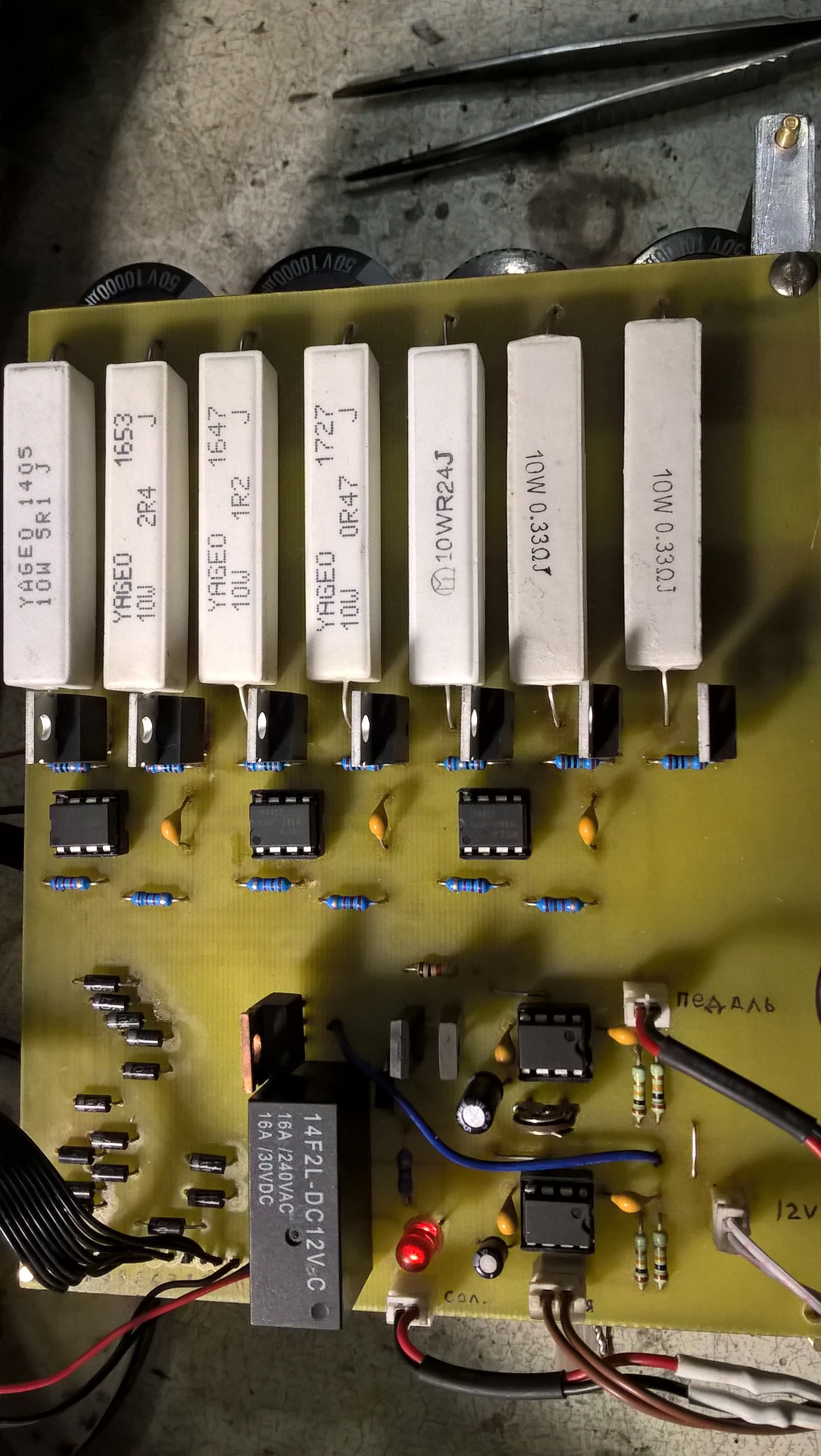

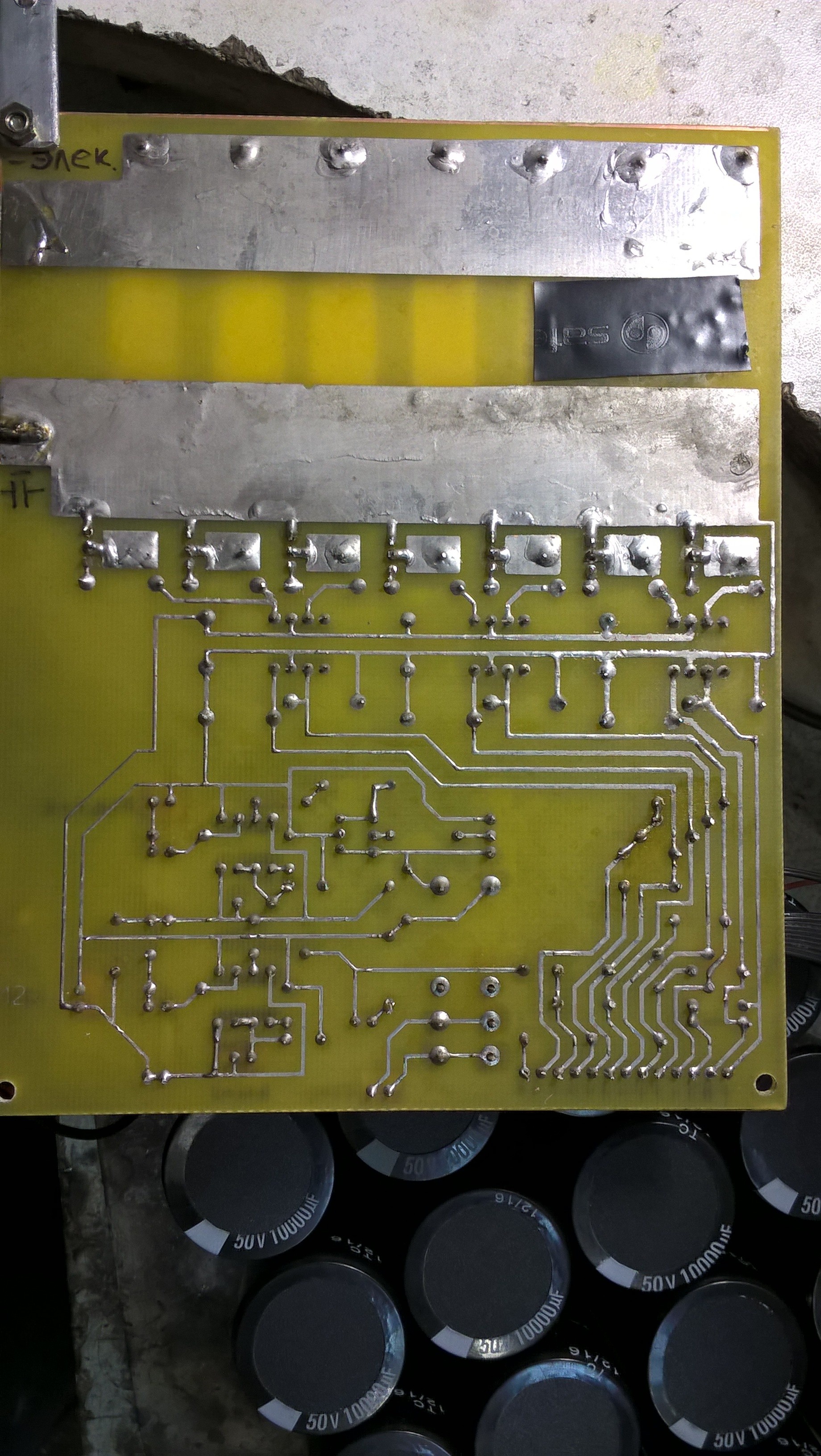

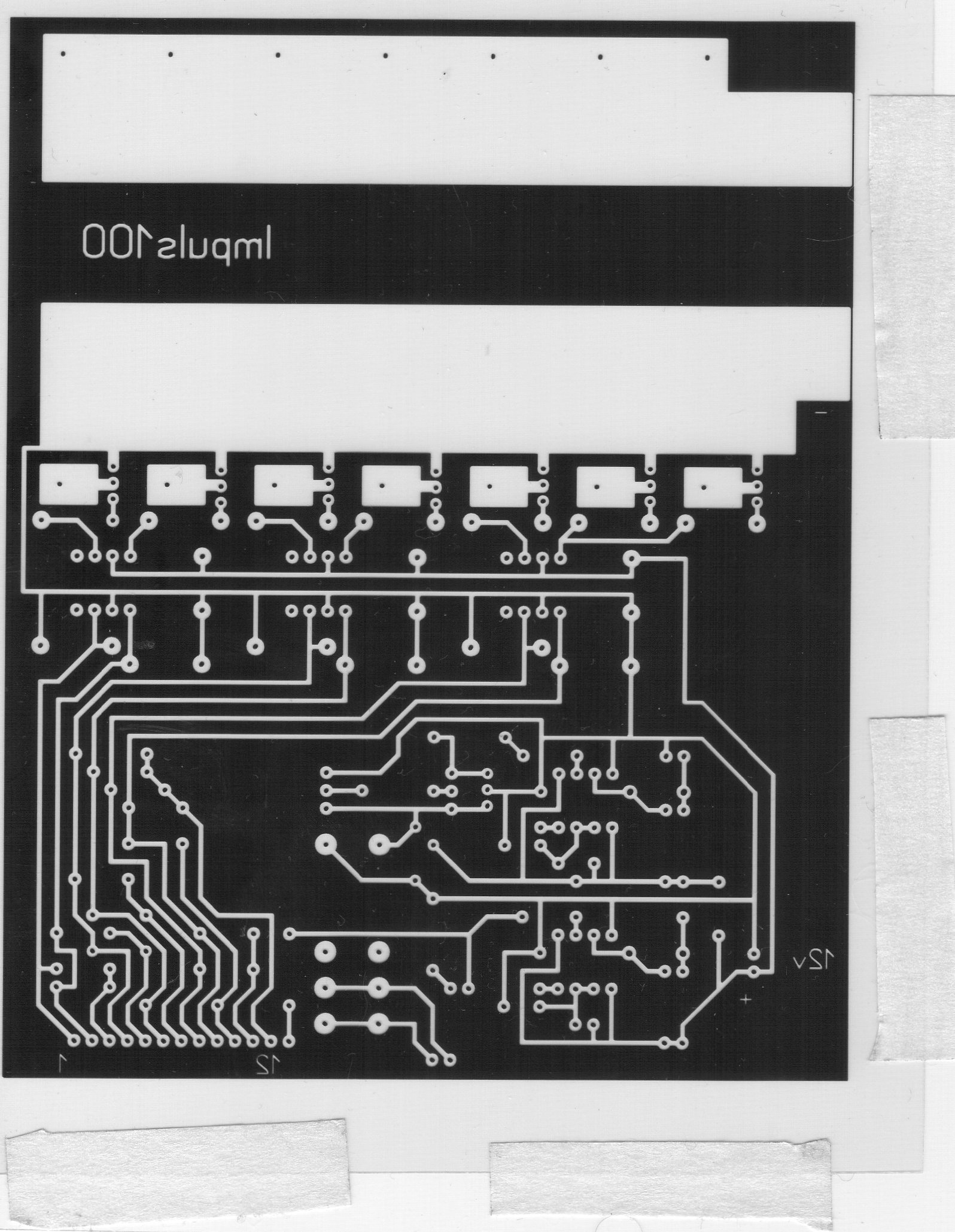

1 со стороны деталей, 2 со стороны пайки. Размер платы 150x120 мм.

Отлично!!
Рекомендую переходить на планарный монтаж, много плюсов для самодельщика. (отверстий не нужно сверлить и т.п.).

От 30В схема работает на 30..50% от своей мощности. При подъёме напряжения может понадобится собирать низкоомные резисторы из двух..четырех штук, т.к. внутри провод резисторов тонкий, его масса маленькая и иногда успевает перегорать, хотя корпус холодный.

Если кто подскажет, как выложить здесь файл, выложу LAY файл платы.

Плата без металлизации, рекомендую выводы стоков и истоков транзисторов с обратной стороны развести в шахматном порядке и пятачки побольше ставить.
Можно выводы коротко не рубить, а загнуть на дорожку.
Дорожки со стока и истока узкие, без дублирования проводом перегорят влёт.. (сейчас пониженная мощность бережёт).

ALENCo, Да я думал о сопротивлениях собранных из пар и скорее всего так и сделаю. А то что блока питания не хватает заметил когда проверял сварку, на самом первом положении галетника где 5А толком дуги и не возникает, а всего маленькая искорка. Блок питания нормальный соберу и корпус и можно будет отладкой заняться.
