► Пневмоштихель от Сергея Вальтмана или наш ответ Чемберлену))) , Вариант народного пневмоштихеля , простого и легко повторяемого.

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

18 / 0

Добавлено: 22.08.2015 06:34:13

Здравствуйте!!
По скольку появилось предложение от трудящихся, иду на встречу)) http://www.jportal.ru/forum/forum43/topic16574/?PAGEN_1=2
Смысл этой темы , упростить поиск в интернете для интерисующихся и желающих заняться самостоятельным изготовлением этой схемы, а так же для того что бы желающие повторить , но не имеющие токаря , могли встретиться с теми кто желает сделать ручки своим братьям по разуму, надеюсь не по американским ценам))) Так что не стесняемся))
Лично у меня коммерческого интереса нет , чисто из любви к искусству))), даже ролики не на монетизации , это принципиально, либо ты делишся , либо ты уже продавец))

Ну так и вот , смысл этой схемы, безрасходная система , воздух не перекачивается и компрессор не является таковым так как нет клапанов и воздух не расходуется , он является больше приводом для создавания возвратно поступательных движений пневмоударов в системе.
Краткие ролики о том как мысль нашла дорогу в моск)))
http://www.youtube.com/watch?v=O0bS5qXaF00http://www.youtube.com/watch?v=YrQTq_QxRFshttp://www.youtube.com/watch?v=GC8OkWisfAwhttp://www.youtube.com/watch?v=mSTKH034ubkhttp://www.youtube.com/watch?v=zXrb0L4zdMIhttp://www.youtube.com/watch?v=ah4u2EVgi1o
Это я все к чему? к тому что в каменном веке уже , сообща выжить легче и мамонтятинки покушать))
В толпе оно все веселей получается))
Здесь только конкретика по обсуждению работы и конструкции пневмоштихеля Сергея Вальтмана. Флуд будет удаляться.

Развернуть ⇓

Изменено: Сергей Вальтман - 10.09.2015 17:15:33

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#621

5 / 0

Добавлено: 13.07.2017 17:14:02

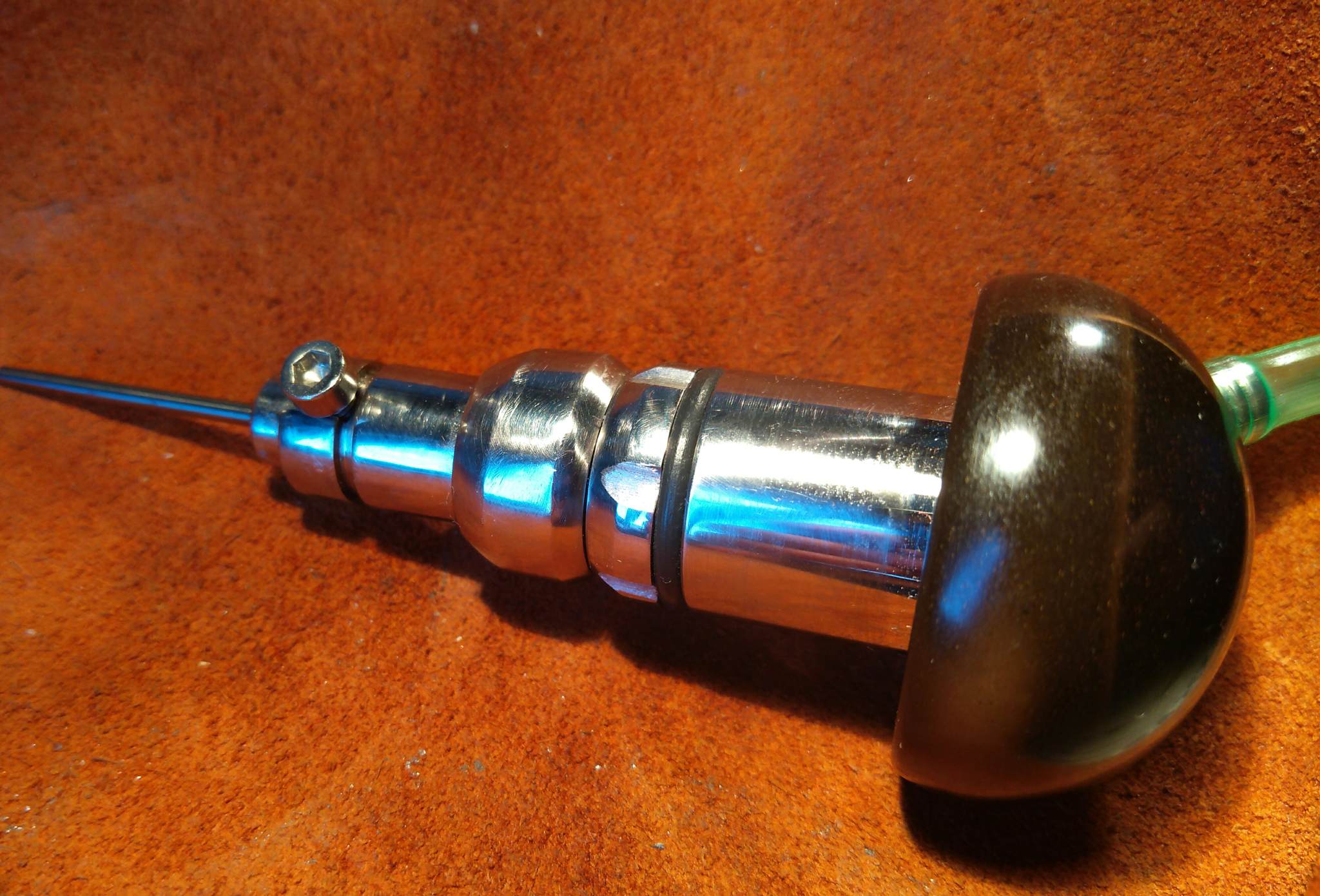

ролик кривой какой то получился....... но суть не в том......кому нужно тот поймет......https://www.youtube.com/watch?v=c38Rhl0cZyc&feature=youtu.be

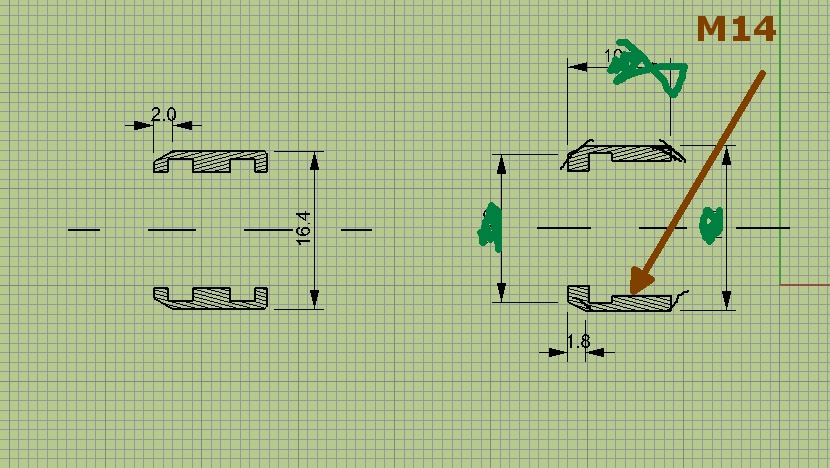

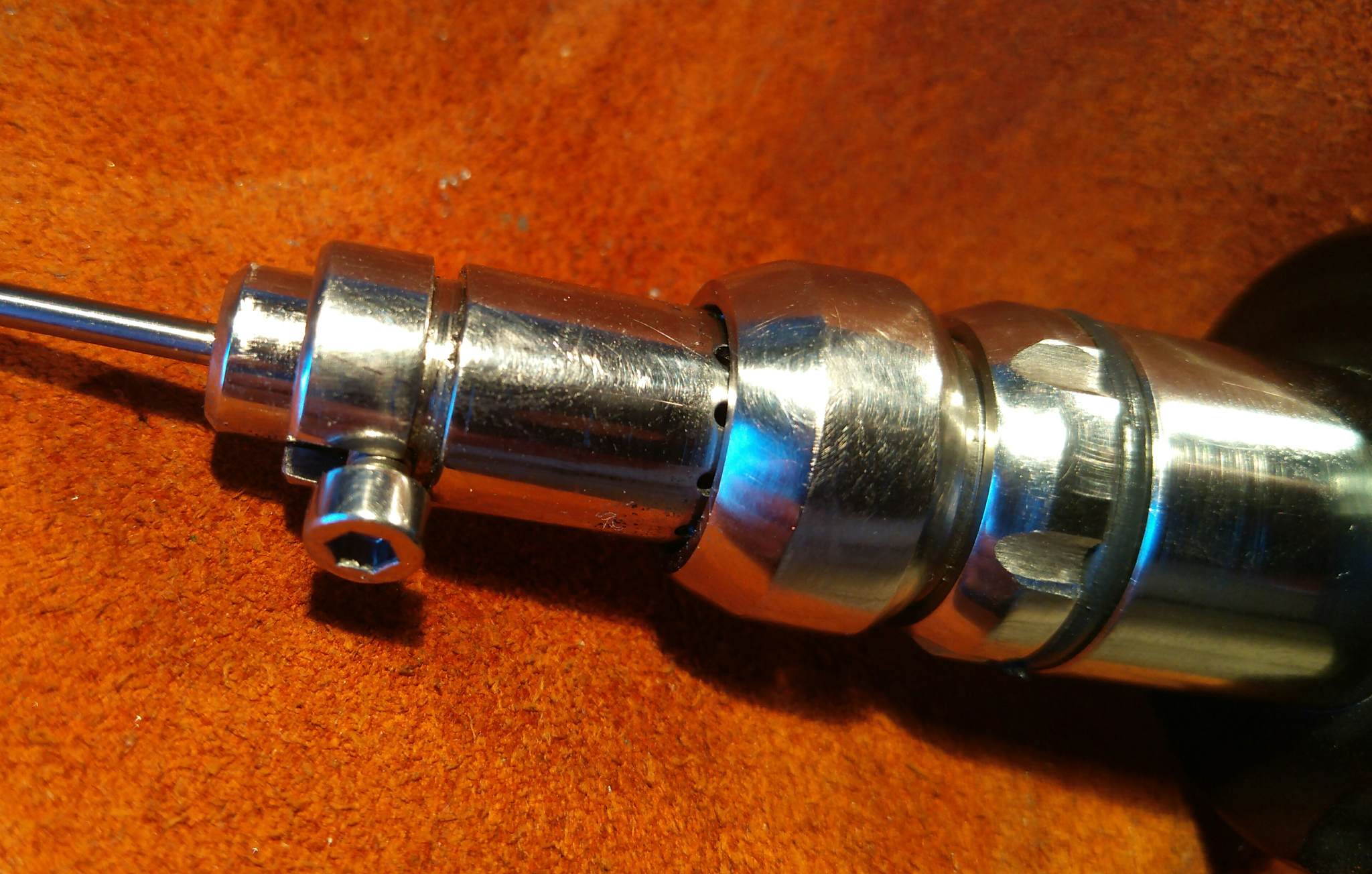

доработка позволяет менять ход поршня......... а не глушить силу его удара......

Изменено: Сергей Вальтман - 13.07.2017 17:40:22

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4197
В друзьях у: 9
Голосов: 843 / 2

#622

0 / 0

Добавлено: 13.07.2017 18:40:55

Круто конечно!!!!мне надо конечно))),тока я чето не совсем понял.Ща как просверлю на своем,а окажется не тама.....
Надо подождать пока люди не обростят идею мясом))))

Алексей Лавлинский

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#623

1 / 0

Добавлено: 13.07.2017 19:16:31

alex xxx,
там мяса и не надо...... только отверстие .....смысл, пробковый кран)) сброс давления и разряжения.........
натолкнуло.... я сидел и шлангочку приставлял отводил... а оно работает сильней дрожит ... слабей дрожит...... и дырдачку просверлил... там сям..... грибок в итоге выкинул))) новый сделал с нужной дырдачкой и доволен......вот именно этого и не хватало.......... просто это дополнение оправдывает максимальную простоту конструкции .... не дадо усложнять..... ручка пластик.... резьбу не разобьет никогда..... так как она длинная и поворот мал..... меньше деталей... и проще в исполнении.... а это значит дешевле......то что и нужно в народном пневмоштихеле .. простота.. дешевизна и универсальность.......

Offline

ЛС

Bender

Пользователь
Регистрация: 19.07.2008

Сообщений: 362
В друзьях у: 0
Голосов: 45 / 3

#624

0 / 0

Добавлено: 13.07.2017 22:16:22

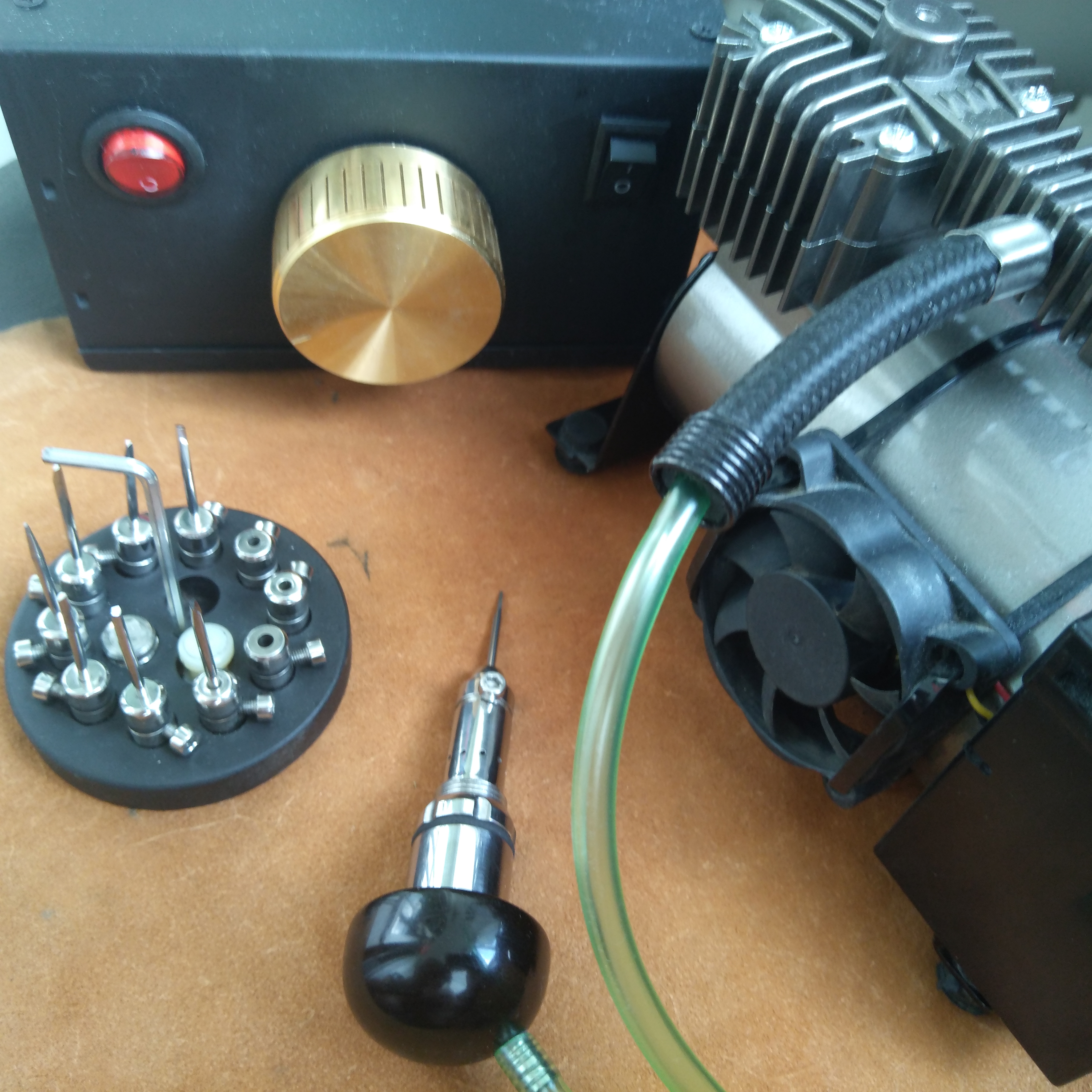

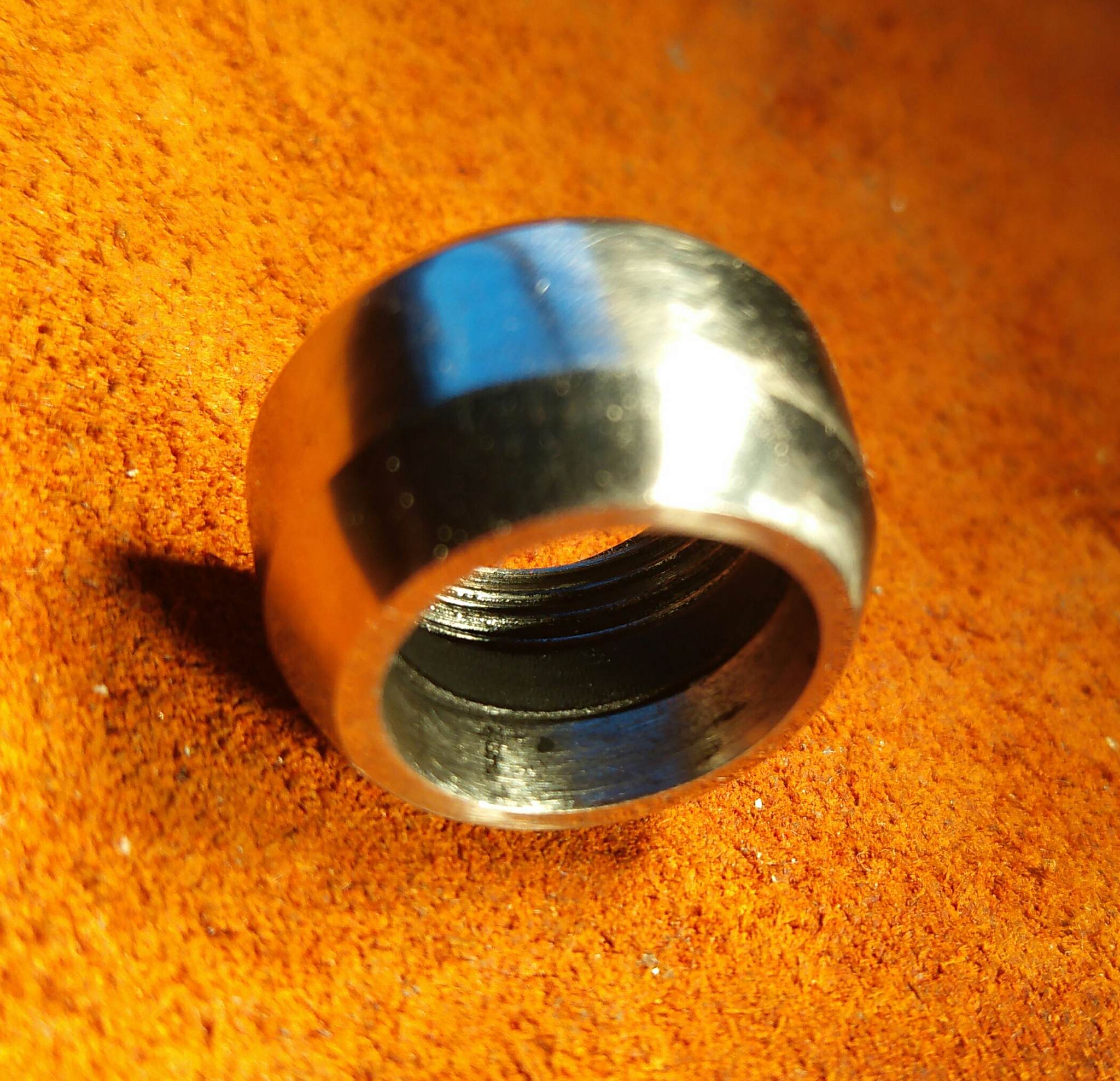

По поводу перекрытия выхлопных окон два слова, опробовал муфту с плотной резинкой - хорошо работает как глушитель с таким же как Ты показал резом линий, от 0 до долбежки. Понравился мягкий рез, уменьшилась лесенка, реально тише играет инструмент. Двойная регуляция на ручке хорошие дело, но снял и отложил не прижилось, привычней/удобней/точнее настроить обычным способом (меняя пробег поршня). В закрепке лишние, в гравировке будет кстати твой вариант или глушитель.

Для закрепки посоветую применить педаль без регулятора, ВКЛ /ВЫКЛ. Мне понравился такой вариант, настроил рез для зеркал, жму педаль не контролируя ногу, перестраиваясь на крапана (обычно слега подкручивая вольтаж) пользоваться удобней/безопасней педалью без реостата. Для гравировки однозначно в педали должен стоять регулятор. Можно применить обычный блок питания компа (+регулятор DC/DC, реле, проволочный переменик).

Offline

ЛС

siigna

Пользователь
Регистрация: 29.06.2012

Сообщений: 189
В друзьях у: 0
Голосов: 21 / 0

#625

0 / 0

Добавлено: 14.07.2017 00:07:46

Сергей Вальтман,
А если к примеру,установить обороты двигателя 1500 об.постоянно,а саму ручку сделать по принцыпу палма,нажал сильнее отверстие перекрылось.Мощность увеличлась.Тогда отпадает проблема с регулировкой оборотов. Возможно я не прав.

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#626

0 / 0

Добавлено: 14.07.2017 04:39:54

siigna,
стасприбор....... ролик ставил с такой ручкой...... но в работе палм менее удобен......

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#627

0 / 0

Добавлено: 14.07.2017 04:52:23

Цитата

По поводу перекрытия выхлопных окон два слова, опробовал муфту с плотной резинкой - хорошо работает как глушитель с таким же как Ты показал резом линий, от 0 до долбежки. Понравился мягкий рез, уменьшилась лесенка, реально тише играет инструмент. Двойная регуляция на ручке хорошие дело, но снял и отложил не прижилось, привычней/удобней/ точнее настроить обычным способом (меняя пробег поршня). В закрепке лишние, в гравировке будет кстати твой вариант или глушитель.

при глушении окон...... двигатель так и остается подгружен... поршень более тяжелый на больших частотах будет подвисать.....так как ход поршня мало меняется... просто бьет через воздушную прослойку..мягкий толчок.. пробовал я этот вариант..... тише... но и мощность съедает..........все становится громоздким...много лишних деталей... в таком исполнении.... подвисания нет он устойчиво работает во всем диапазоне.....причем можно получать именно на достаточно высоких частотах.. малые мощности......двигатель практически работает в холостую на малых мощностях...регулируется только ход поршня.......вся конструкция остается компактной и простой в управлении.......без занижения мощности.....но будет пошумней чем с глушителем немного....не нужно точить в ручки вкладыши стальные ..... ручка из капролона черного и все....нифига там не разбивает резьбу ...... поршни подводных ружей из капролона... и буцкает там не слабо ......и ничего живут... не разбиваются..... в моем понимании народный пневмоштихель должен быть простым......еще цилиндр переделаю под более простые держатели..... и на том и закончу

Изменено: Сергей Вальтман - 14.07.2017 05:01:18

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#628

0 / 0

Добавлено: 14.07.2017 07:32:42

Штрихи действительно не большие


Offline

ЛС

Bender

Пользователь
Регистрация: 19.07.2008

Сообщений: 362
В друзьях у: 0
Голосов: 45 / 3

#629

0 / 0

Добавлено: 14.07.2017 08:46:31

Где то потерялся пост о "синей изоленте", нет ничего проще одеть термоизоляцию с небольшими прорезями на окна и сдвигать ее по необходимости, тихо просто но лишнее, хотя может кому пригодится по ночам дома стрекотать. Стравливать воздух (не в ручке)тоже пробовал - не то пальто, а ведь решение на поверхности эх ... Сергей Спасибо за блестящею идею.

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#630

0 / 0

Добавлено: 14.07.2017 09:59:30

Bender,
Вот и я тоже, пробовал и глушить, тихо хорошо, но как то не удар а толчок идет, тихо работает, а вот в ручке задрелил когда, совсем хорошо, и рез чище на на малой мощности, и больших оборотах, и резать монограммы одно удовольствие, и самое главное с одним поршнем, и делатть его в итоге дешевле и проще)))ох и лодырь я)))

Offline

ЛС

Bender

Пользователь
Регистрация: 19.07.2008

Сообщений: 362
В друзьях у: 0
Голосов: 45 / 3

#631

0 / 0

Добавлено: 14.07.2017 11:15:45

Все таки смена поршней уверен нужна,

один раз за 2 года пригодился тяжелый поршень, пригодился очень даже (выклепывал из под нутри кольцо) , дополнительные легкий и тяжелый поршня так сказать карман не жмут.

Offline

ЛС

aerde

Пользователь
Регистрация: 11.02.2013

Сообщений: 16
В друзьях у: 0
Голосов: 0 / 0

#632

0 / 0

Добавлено: 18.07.2017 19:32:11

Приветствую, друзья!

Приобрел себе китайца на пульсирующем, довольно много им гравировал, но хочется получше все же контроль над резом. Посему подумываю собрать штихель по принципу Сергея, ибо задумка и реализация очень нравится =)
И, собственно, вопрос: можно ли напроситься к кому-нибудь из москвичей, обладающих штихелем Вальтмана, на попробовать? Просто перед тем, как собирать свой, хотелось бы почувствовать, что за зверь все же, и сравнить с тем, на чем работаю сейчас.
Заранее спасибо за ответ

Offline

ЛС

абитуриент

Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1

#633

0 / 0

Добавлено: 02.08.2017 09:48:40

Сергей Вальтман,

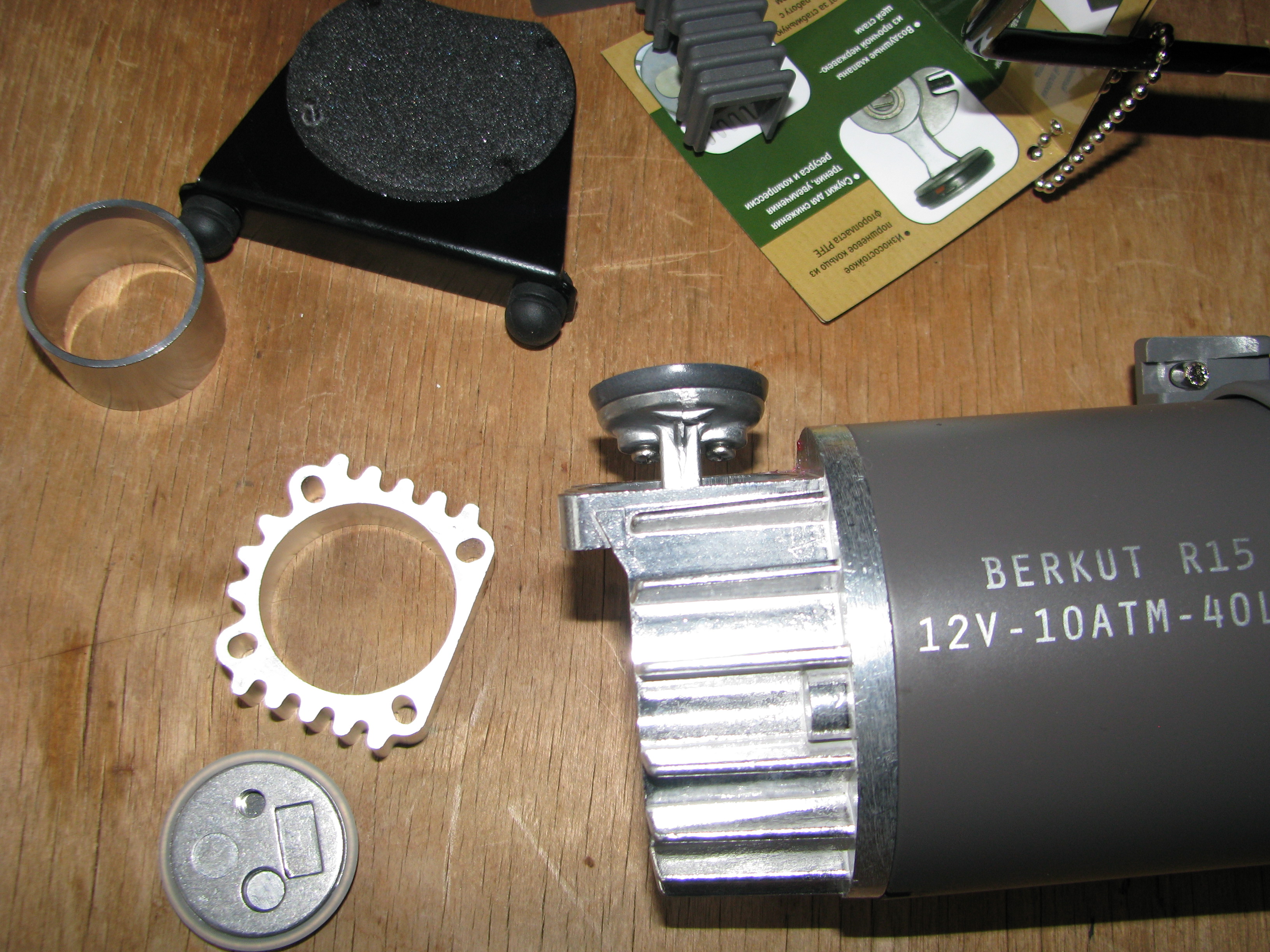

В #1 "комментарии к изготовлению пневмоштихеля" Вы описываете компрессор Berkut R15 с фторопластовым кольцом на поршне, купил, разобрал, а там резиновая манжета с юбкой. Станет ли он также работать, как с фторопластом или обратного засасывания воздуха не будет (клапан конечно заглушить), вернуть по гарантии не получится - разобрал, поршень разборный, но дальше разбирать не хочу.

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3021
В друзьях у: 4
Голосов: 384 / 8

#634

0 / 0

Добавлено: 02.08.2017 10:29:06

Как юбку сотрете поменяете поршень и делов на 700р.
Кстати претензию можете выдвинуть,у вас на шильдике нарисован поршень с кольцом, что есть обозначение комплектации.
Вернуть можете,так как это вы открутили обслуживаемые узлы.

[TABLE]

[TR] [TD]Функциональные особенности:

- Насос поршневого типа, не требующий смазки
- Износостойкое поршневое кольцо из фторопласта
-

[/TD][/TR]

[/TABLE]

Изменено: amigosan - 02.08.2017 10:36:26

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

абитуриент

Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1

#635

0 / 0

Добавлено: 02.08.2017 10:36:19

amigosan,
С удовольствием поменял бы сразу, не знаю где купить, погуглил, такую запчасть не нашёл.
А как поменять, докапаются что вскрывал, свою функцию насоса он выполняет.

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3021
В друзьях у: 4
Голосов: 384 / 8

#636

0 / 0

Добавлено: 02.08.2017 10:38:17

Гильзы и поршня отдельно продаются по 700р, поменять вы можете с претензией на то что беркуты только с кольцом у них шли.

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#637

1 / 0

Добавлено: 02.08.2017 10:38:24

Цитата
Станет ли он также работать, как с фторопластом или обратного засасывания воздуха не будет

Я например точно не знаю. Но мне кажется что работать будет.
Мало того, - я полагаю что штихель Сергея будет работать даже если будет небольшой зазор в поршневой группе.

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3021
В друзьях у: 4
Голосов: 384 / 8

#638

2 / 0

Добавлено: 02.08.2017 10:49:09

Цены уточняйте в сервис-центре.
Сервис-центр производит гарантийный и не гарантийный ремонт, а так же продажу зап. частей.
Москва, ул. Южнопортовая д.7, стр.4 ИП Ильин С.Ю.
Телефон: (495) 710-07-78, 710-07-82 доп.107
+7(916)985-28-71
Схема проезда
http://tany.ru/kontakty
Время работы:
Пн-Пт: 9.00-16.00,
выходные дни: Сб,Вс.
*Для прохода на территорию необходимо при себе иметь паспорт.
Для удаленных клиентов существует алгоритм пересылки бракованной продукции в СЦ и обеспечения запчастями, обращайтесь на е-mail: supportС

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3021
В друзьях у: 4
Голосов: 384 / 8

#639

0 / 0

Добавлено: 02.08.2017 10:54:01

Интересный факт, что в 14-15-16 различие идет только в гильзах и поршнях.
В 14 -гильзы 22м и простые прямые поршни.
В15 -24 мм и простые поршни.
В 17 -24мм гильза и поршни с скошенной верхней площадкой.

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

абитуриент

Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1

#640

0 / 0

Добавлено: 02.08.2017 11:03:04

amigosan,
Спасибо за ссылку, там он-лайн вопросы, написал, жду ответа, подозрение, что у них тоже китайские, не сборка, а именно China, судя по фото, на сайте.
У Сергея Вальтмана беркут чуть другой.
