Развернуть ⇓

Сергей Вальтман,
ты наверно нетак понял мои слова , я не ругал ,а говорил что знаю этот метод.

есть и сверху заливать есть и с галошей как обычное литьё .

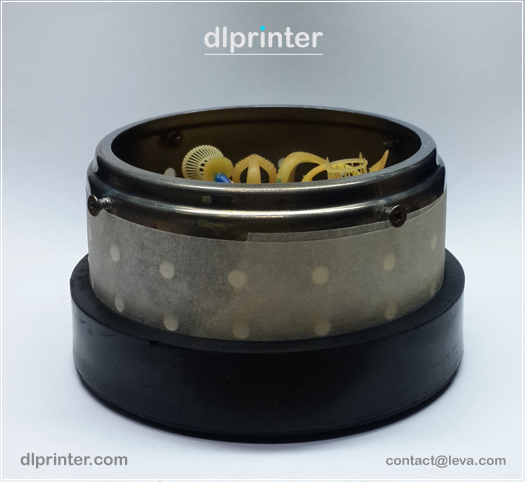

сегодня пару опок замариновал , зaвтро ливану ,
но это эксперементальное литьё , выжегаемый полимер   3D принтера dlprinter ,
налаживаю отжигово литейный цикл ,
клиены купившие ювелирный 3Д принтер на сайте dlprinter.com
тобиш 3Д принтер который я произвожу ,
имели удобную   налаженную и отработанную систему 3Д печати на 3Д принтерах  dlprinter и качественное литьё литьевых 3Д полимеров.



dlprinter,
Дима, ну диаметр и обороты то скажи , пожалуйста)) и какой моторчик брал, какого вентилятора, ф вала

Сергей Вальтман,

в  связи с растущим не по дням а по часам штатом говнюков за кадром , нехочется вобше ничего тут комулибо расказывать .
ну ради порядочных людей вроде тебя ,
положу на говнюков  йух , пущай влачат сей нелегкий тяж  и далее

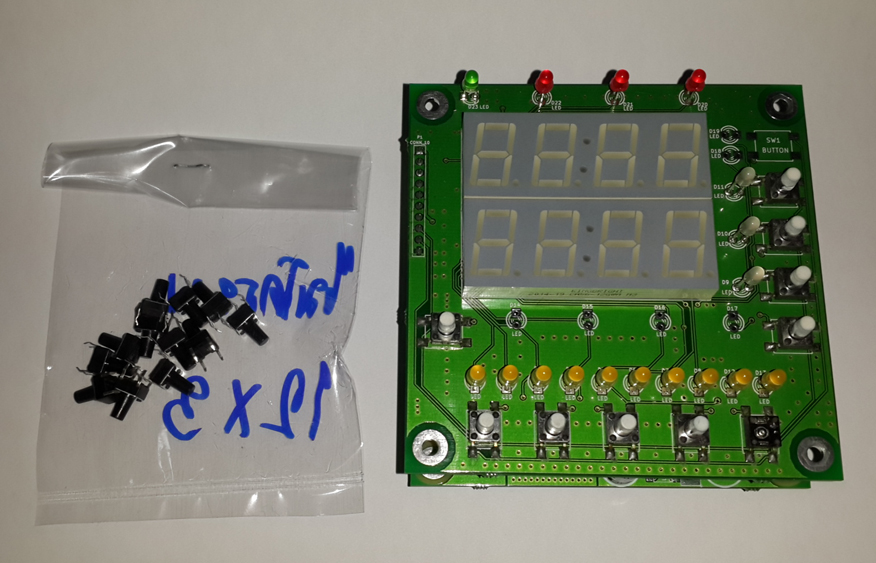

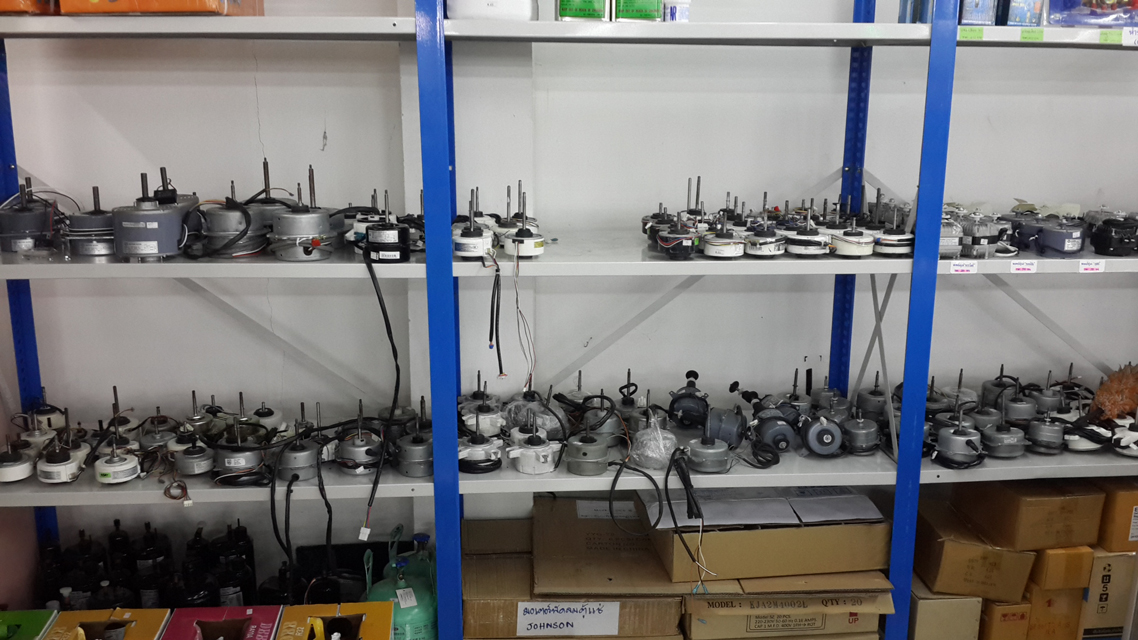

я как раз щас в магазин заехал за кнопками новыми , на печке на контроллере перестали нажиматься , тут климат пипец 18к золото через месяц коричнивеет  .
серебро чють ли не через пару часов .

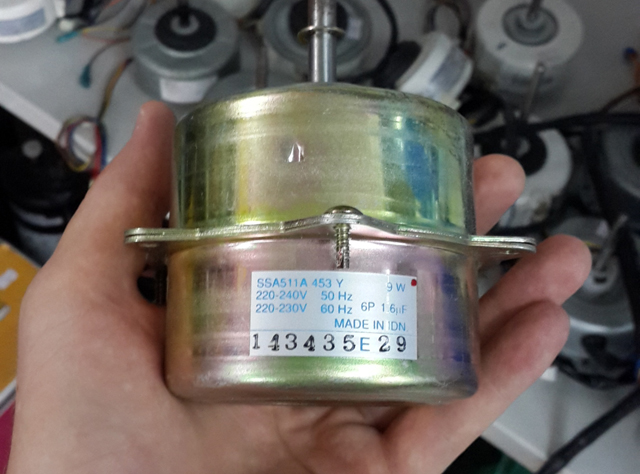

так вот сфоткал моторчик для тебя , вал 8мм , обороты незнаю
там непонятное для меня написанно , продавцы симпатичные девушки ,  сам понимаеш что ответ они незнают.
от чего могу предположить что  : вентелятор , кондиционер , стиральная машина....
незнаю точно
сделан в индии судя по наклейке







просто с полки взял , включили ,  визуально вроде нормальная скорость , я с центробежками давно знаком  лет 15 поэтому примерно на глаз можно понять много или мало.

опока 4 дюйма , поэтому подходит стандартная галоша .

помарка для новечков , этот вид ценробежной литейной машины  опасней других , связанно с расширениями опоки нагретой  и  посадочного места , если будет не по ценру и болтаться  то опока может вылететь во время литья и расплескать метал на вас .
также нужно следить за  балансом изделий на ёлке.
и при заливке , если немного непопасть в ценр опоки , то металл может подняться даже по воронке на верх и расплескаться по стенкам кастрюли.
поэтому если нет опыта в центробежном литье , несоветую начинать с такова варианта , черевато материальными потерями и физическими травмами

dlprinter, зажми центробег покрепче  между коленями и не бойся

огреС,
жаль прибил к полу гвоздями , а то обязательно испытал бы твой метод.
хотя он нeмнога стационарный .
вот тебе еще один , возми ремешок от партфеля какова нибудь , школьного к примеру . прикрепи к ручкам кастрюли ,
вешаеш на шею как барабан и вперед !
кстати метод  подходит для крупных мастерских ,
этакий мобильный литейщик по типу гаврош

если кто уже купил билеты до индии за моторчиком  , возвращайте , я немнога ошипся , IDN это индонезия

dlprinter,
хорошо не яйца гвоздями...
не серьёзный ты человек! я ш советом хотел помочь.
-
по барабану... у меня он намертво к стене прикручен и с вакуумом,
под 0.5-3.5 литровые опоки при любом дисбалансе.
-
ну и тема вообще-то про обслуживание вакуумного насоса, а не о твоих кастрюлях.

огреС,
видать опыт у тебя есть , прибивания ....
кроме тебя тут еще люди есть комуто интересно , ко муто нет .
виш еслиб я касрюли непокозал то и неузнали что у тебя за литейка , скинь фотки лично мне интересно посмотреть
как ты туда вакуум приделал  .
а тема про литьё в целом ,
интересно  ты всегда перемешаешся  по желтым полоскам на полу  ?

точно! надо дать бой занудству! ато есть еще такие, которые вунитаз какают, вместо выйти на улицу и присесть под кустом! ваще дают!

огреС,
посмотрел лиtейку твою , класная штука
, запости ссылку тут ато вдруг кто кастрюли уже пошол покупать
нехарашо получиться !

ну понятно, спасибо, это значить 6  полюсов судя по шильдику, это стало быть синхронная частота 1000 ну реально 900 , для такого диаметра подходяще ........ вообще чтоб не плевалось, надо отверстие расширяющееся к отливкам.  миллиметров 30 ..... и лить через широкогорлую воронку помазаную маслом
вообще не очень понятно какую скорость считать оптимальной? в свое время копался, есть разные взгляды, гдето пишут , чтоб линейная скорость наиболее удаленной точки отливки была 3-5м/с  где то приводят формулу Константинова, где то пишут что для гипса и песчаных , гравитационный коэффициент порядка 60 , коккилей 70-90, быстрозастывающих типа платины , 90-100
хотя если самоцветовские центробеги брать, там скорость 8-9м/с........ и коэффициент порядка 25-28.....которые по типу Арно линдер.... немецкая центробежка по формуле Константинова один в один , ну и твоя тоже
хотя пишут еще гравитационный коэффициент берут таким чтоб псевдо  удельный вес металла был равен
370 гр на см3

bazzl,

неговори , что не пост мой то все мне тема говорят не та  ,
вы что думаете я темы неумею открывать ,
есче как
, но это потом , по первой пока так , слегка вдарил по CEO ,
в яндексе уже находят
, гугл пока чегота jportal не видит по теме dlprinter
но я работаю в этом напровлении

Сергей Вальтман,
подожди тут тема уже была про это ,
понятно что я с немецкой посмотрел у дантистов , у меня на скорую руку из чего под рукой было .

в теме что огреС хвастаеться , там более профессионально ,
надеюсь он необидеться если я за него ссылку тут тебе только по секрету покажу .


http://www.jportal.ru/forum/forum8/topic5368/?PAGEN_1=8

я эту тему както упустил

это я читал конечно,. у меня другая думка, думаю вот объемную штуку типа яйца или производных уже не отольешь , там надо обычный вертолет, и вопрос еще,  выгодаю я  иль не  в плоности отливки по сравнению с вакуумом .... на такой форме..........просто под эмаль надо бы более плотное литье  и без цинка ... серебро имею в виду............

Сергей Вальтман,


 на ценробежновакуумной  галони я лил платину и палладиевое белое золото при 350-400 оборотах но там радиус  сантиметров 25 был
если правельно подщитать угловое ускорение  то наверно  также и будет как
на этом моторе примерно при   800-1000 .
я диск делаю там чтоб метал не разлетался , там еше воск нада считать неучитывая стояк  , только обручь с отходящими литниками и модельки

Сергей Вальтман,
ну ценробег то полюбому плотнее будет чем вакум
хотя если доприсовку используеш 1,5 - 2 бара ,то может быть похоже

dlprinter,
ну это я понял , была еще такая мысль , делать яму под металл  ниже питателей  , залил , в неподвижную . металл шлепнулся в яму , и потом моторчик ватт на 500 3 фазник включил , чтоб он гдето за секунду - две набирал максимальные обороты ........металл понимется в питатели и в отливки........

ты знаешь, несколько раз я за эти центробеги брался, но не могу сказать , что лучше литье чем в кружке, плотность то есть , да не везде, местами поры от турбулентности или еще чего а то и массу намывает....... короче фиг его знает ....... где угадаешь.......

Сергей Вальтман,
браслет можно , литники  как спицы в колесе , яицо тоже если только  отверстия есть на полюсах либо с двух половинок
ну а вертолет как ты говориш конешно лутше для яица , делаеш отверстие с верху восковки 2-3мм , потом пронизываеш его серебрянными спицами , как фокусники девушек в коробке , это чтоб сердечник из формомассы держался
так скульптуры пустотелые отливают.
правдо потом замешся гибс из нутри вытравливать и вымывать

буду думать..........может чонить тюкнет в голову)))
