kuljbin,
Ну, не правильно я выразился. Просто с педалью это сделать удобней, т.к фактура набивается не нажимом инструмента на поверхность, а уже вибрирующий инструмент подносится к поверхности и два раза в одну точку он попадать не должен. А набить то можно, даже если вообще шланг не подключен.

в инструменте с палмом, есть возможность отключения функции ручки и использования её в режиме постоянно или не постоянно нажатой педали, , что позволяет набивать фактуру не менее комфортно чем с педалью.....Так же палм позволяет подключить к себе педаль, и отключив функцию ручки (без всякого вмешательства в конструктив, чистые регулировки)работать в педальном режиме...

 а можете озвучить  обоснованно,в каком диапазоне колебаний поршня происходит основная часть работ по  гравировке/закрепке
измерял кто нибудь?

мне не совсем понятен вопрос? количество ударов поршня интересует, или давление, или что? конкретизируйте пожалуйста..

колебания подразумевают перемещение=удары.

ну диапазон довольно широк, но мне комфортно работать на 2200 уд.мин давление 0,8 атм, ход , удар клинка минимальный.. Подсчёт с точностью +- 50 ударов.

а как измеряли?

и всё же интересны границы диапазона.

Поршень ходит в режиме резонанса где-то 5 мм. В одном из положение он бьет по резцу штихеля. Движение (ход) резца доли мм. Резонанс определяется многими параметрами.

kasheverov,
Ходит он меньшее расстояние, но это не главное. В основном  на частоту  движения влияет толщина перемычки , диаметры отверстий. Другие факторы вторичны , но не менее важны. Сделаешь  диаметр бойка на две десятки меньше корпуса, он тоже будет работать, но будет стабильно включаться , скажем, при 3 атмосферах.Нам это надо?))))))

kasheverov,
Да, да в холостом режиме  с учётом  инерции и толщиной перемычки в 5 мм, где-то в районе этих 5мм  и будет ход, но всё же меньше мне кажется. Не суть...., можно же перемычку сделать 3мм, а отверстие в поршне 1,5 , к примеру , или наоборот  увеличить премычку до 10 мм.

А я, вот здесь http://www.youtube.com/watch?v=7vIYyY22lyY с 1мин. до 1 мин.2 сек. нащитал 5340 ударов.

А если серьезно, то каждый механизм работает на своей частоте. И музыкальным слухом она определяетя.
В этом клипе
http://www.youtube.com/watch?v=aoElGlZovW0&feature=youtu.be
начиная с 33 секунды на мой искушенный слышна нота почти Си.
Проверил генератором звука. Да .Она. Почти унисон.
Приложил к диффузору карандаш- дребезжание точь-в точь.
Позвал детей. Подтвердили.
Но 120ГЦ- умножаем на 60, это 7200 в минуту. Это нормально?

герцы без амплитуды и массы поршня ничего не значат...если поршень 10, амплитуда 5, герцов120, то скорость удара 9км/час, а это даже по лбу не очень быстро

а вот если поршень полкило, амплитуда15, герцев 120, то скорость удара будет не втрое больнее, а  гораздо сугубее, тут уже от крепости лба будет зависеть

зы, во! нашел онлайн калькулятор, который сам всю эту муть считает






можно еще вспомнить, что при прочих равных больший диаметр - это большее ускорение...при разборе полетов не помешает

И что здесь не нормально?

Kanadaboy,  можно прокомментировать таблицу.

Попробую я . Сверху в левой половине стальной поршень, справа- твердосплавный.
По три колонки- короткий, средний, длинный- на каждый из двух видов поршней.
Совсем слева- давление.
На ролике, что я приводил выше, давление примерно 2 бара.
Это примерно 30psi.
Поршень у Румена стальной д10мм. Можно сказать- средний.
Смотрим таблицу-7800уд\мин. Учитывая погрешности, вполне может быть 7200, что и слышно на ролике.

Из всего вышеизложенного напрашиваются два вывода:

первый- Румен гений, если сумел в домашних условиях из куска нержавеющей трубы без всякой термообработки  собрать конструкцию, по характеристикам близким к Линдсеевским.
Второе то, что слухи о непреодолимых сложностях несколько преувеличены.
Что не может не обнадеживать

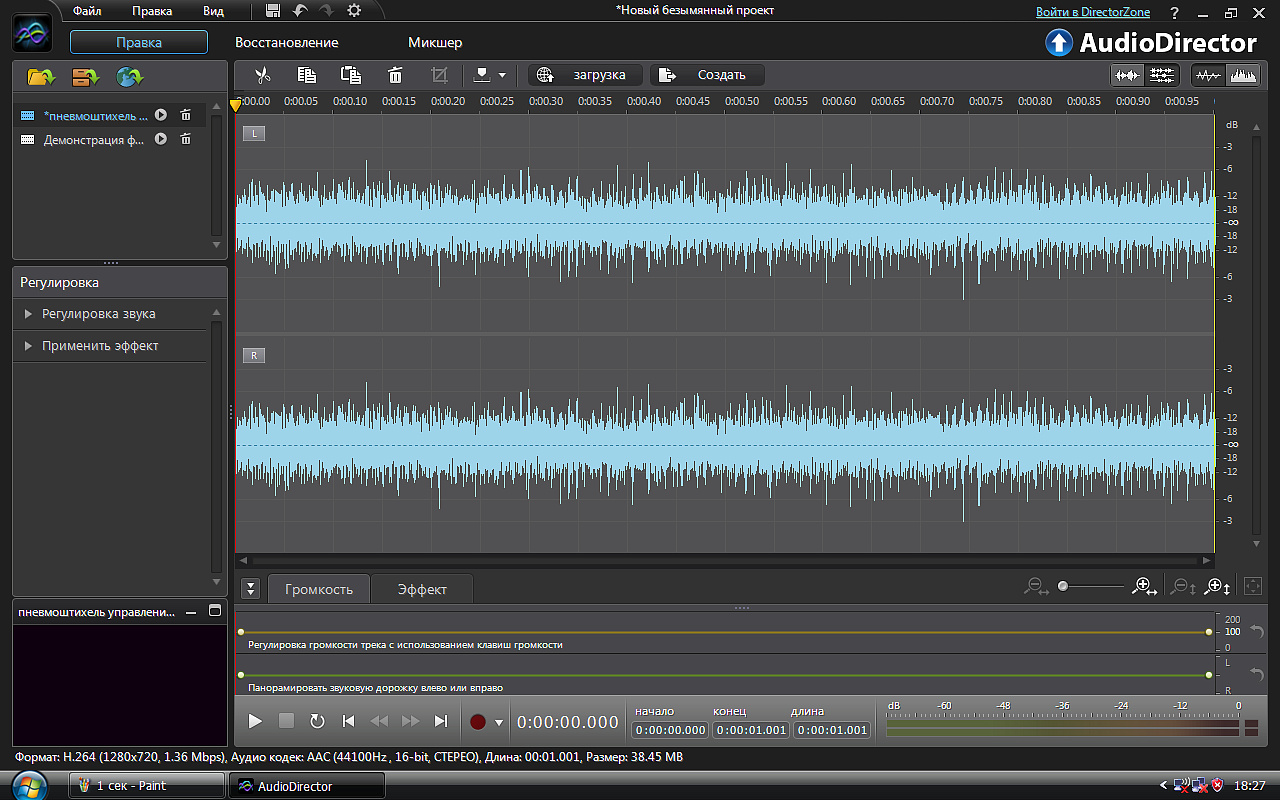

Ну... Накачал всяких сейсмометров/сейсмографов/анализаторов спектра.... С прискорбием сообщаю-- так и не разобрался как из них извлечь информацию о количестве ударов? Поделить на 2 ?герцы?

А что так принципиально количество ударов?

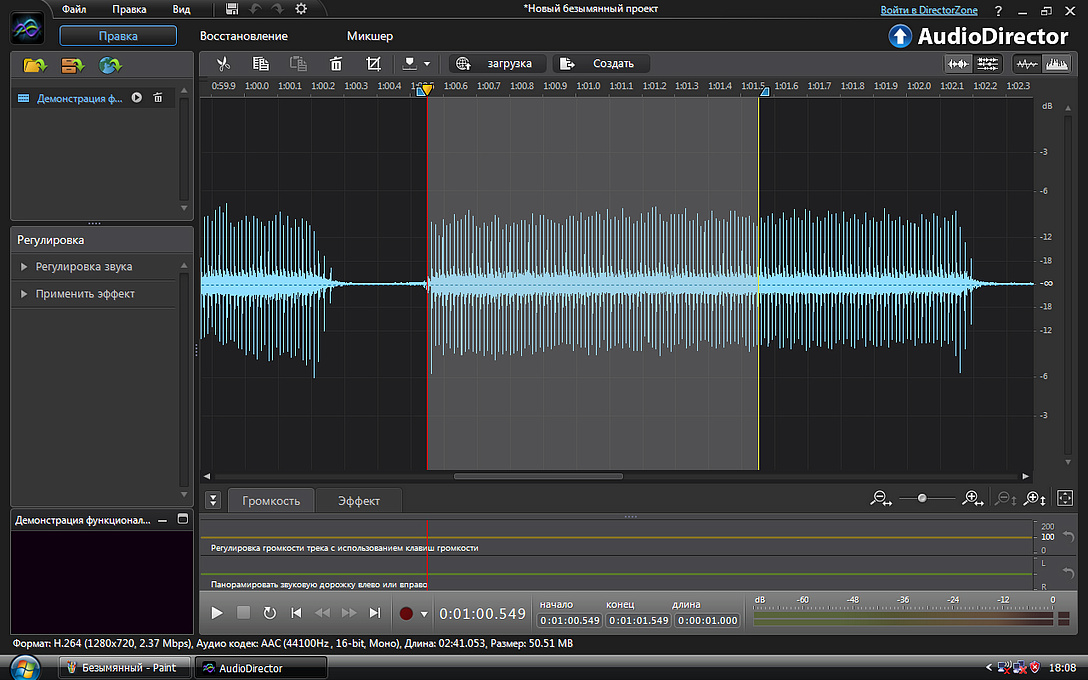

Как то вот так, это из ролика Романа, в одной секунде 89 ударов.
И одна секунда у Румена, посчитать невозможно, поэтому считал в 0,1 сек,, получилось 59 ударов. вот и считаем, нужна ли такая скорость.Лично мне комфортно между двумя, и тремя тысячами.
