Если захочется попробовать , несколько наблюдений, ход поршня должен быть легким , не нужно гнаться за уменьшением диаметра , с увеличением удельной нагрузки на поршень падает амплитуда и частота ударов, критическая нагрузка в эксперементе 10 гр на см2 , лучше показала себя 6гр на см2, но это при условии ,что объем ведущего цилиндра 7кубиков  и объем  шланга с рабочим цилиндром равны, похоже нужно увеличить диаметр шланга для снижения торможения потока, вместо капельницы взять силиконовый для аквариумов и хорошо бы увеличить объем ведущего цилиндра, в идеале компрессор побольше но с регулятором оборотов. выкинуть клапана и все.

Много перебирал их вот принципиальная схема, дороговизна иза очень сложного цилиндра , там сверловки в стенках и из нутри под углами термичка и чистота обработки, хотя уменьшить и упростить можно.

Подскажите конструкцию ножной педали , для регулировки подачи воздуха , простую и эфективную конструкцию

попробуйте верхушку от огнетушителя порошкового. там конусный клапан . Правда не знаю выдержит ли давление.нужное для работы пневмоштихеля.

http://www.youtube.com/watch?v=NMy1DDSNIXQ

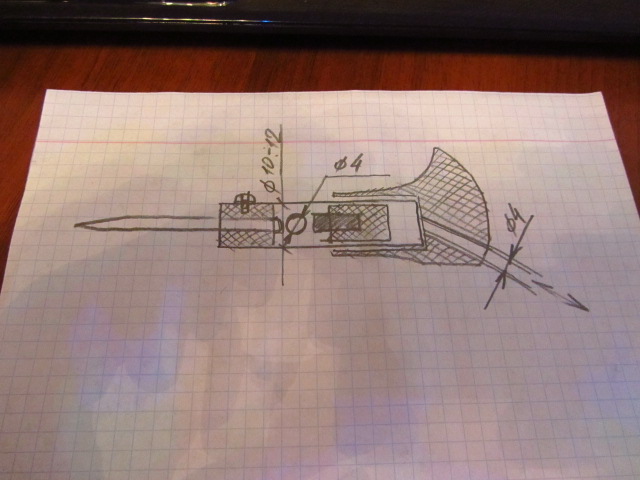

Вот собственно и весь конструктив , проще у же некуда, хотя говорили что не будет работать, диаметр поршня на 0,3 меньше  диаметра цилиндра, непривычно первый раз пользоваться , но думаю быстро привыкну, материалы , деревянная ручка от штихеля , трубка от ствола подводного ружья , поршень  от подводного без манжет, разрезан по полам , вес поршня 5гр , из остатка втулка для корневертки, двадцать минут работы и вторая неделя убеждений , и набросок как примерно в моем понимании может выглядеть, болванка сталь 40х, ширина лезвия 1,2мм

Ну а теперь на чистовик можно уже сделать как на рисунке, из нормальной нержи, есть еще стволы от ,,тайменей,, там нержа полированая в нутри, ручку разорюсь  из капролона так уж и быть закажу, переднюю втулку для корневертки из полеуретана. В от сила воли , не хотел ведь а сделал,

Интересно частота ударов будет менятся если палец не сразу отпускать ? регулировать пропускание воздуха ? вот вам и палмконтроль)

cnc2014,
Обороты тоже регулируются до 0 в первом ролике видно, опыт №1, двигатель, постоянного тока с постоянным магнитом , думал поймут из первого ролика.

Самый простой способ изготовления пневмоштихеля в домашних условиях
Автор идеи и создатель опытного образца Сергей Вальтман

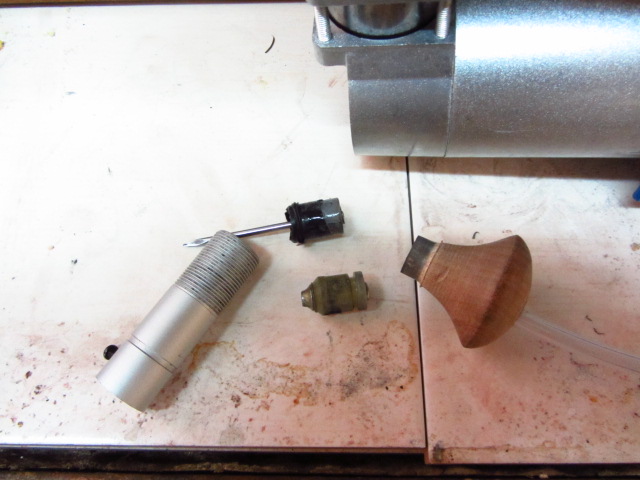

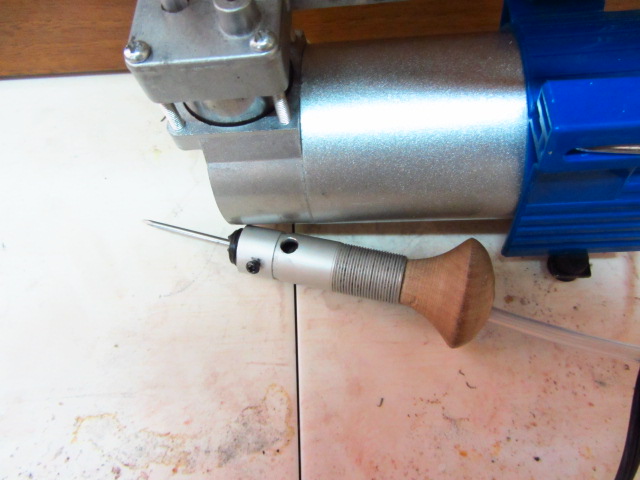

Описание. Обычный компрессор китайский , заглушено отверстие всаса на поршне, просверлена крышка, убран клапан обратный на верхней заглушке, соединен трубочкой от капельницы с обычной деревянной ручкой от штихеля, трубка от ствола подводного ружья , поршень без манжет, разрезан по полам, вес поршня 5гр. Диаметр поршня на 0,3 меньше  диаметра цилиндра

Да , вот трубку от капельницы заменил на трубки для аквариумных компрессоров, проход 4мм

Юстас,
Друзья , это главное это НАШ штихель, изобретения ни какого здесь нет , просто маленький пневмомолот, одностороннего действия, ВСЕ прямо или косвенно причастны, теперь никто не скажет что ,,здесь одни жулики,, Кроликов жалко только, они как увидят такую частоту с амплитудой умрут от зависти.

Не совсем так , там смысл работы в соотношении массы поршня к его площади , писал что поршень, с массой 6гр в 12,5 цилиндре, бьет хорошо но частота и амплитуда падают по сравнению с легким, на цилиндре 9мм такой вес работает на еще меньшей частоте и амплитуде на большей частоте дрожит, не стоит излишне увлекаться массой поршня, следует помнить, что кинетическая энергия поршня зависит прямо от массы и от квадрата скорости, поэтому практичней будет иметь разные ручки для разных работ или набор поршней разной массы, но из соображений не больше 6гр на см2 площади поршня , зазоры уменьшать не следует увеличится трение и нагрев и необходимо перетекание воздуха в переднюю часть за поршень, иначе  не будет зависания поршня при перекрывании  отверстия, тут дело в том , что работает он не столько от давления а как бы от ударной волны генерируемой поршнем ,,компрессора,, поэтому зазоры не мешают , что упрощает дело.

bazzl,
в этом около 2000обмин  и амплитуда 8-10мм можно по вкусу подобрать.

амплитуда у кроликов и частота у насоса связана с пневмоштихелем только косвенно...поэтому и спрашиваю


там еще один момент, никак не подтвержденный или опровергнутый практически.....об этой
невозобновляемой порции воздуха для шевеления поршня…..

посадка цилиндр – поршень не герметичная, поэтому наружу из этой замкнутой системы будет кое-что просачиваться при движении поршня вперед….но кое-что, конечно, будет просачиваться и обратно при движении поршня назад
вот только наружу просачивается под большим давлением, чем вовнутрь, в процессе непрерывной работы давление в управляющем цилиндре начнет падать, а управляемый поршень начнет втягиваться, удаляясь от бойка….такое, значить, умозрительное сомнение

bazzl,
поршня рабочего , он повторяет движение поршня ведущего сколько оборотов, столько ударов. все равно что прикрепить пружинкой поршень к ведущему поршню

Не поняли Вы меня тогда с давлениями, это будет при больших массах, а если по внимательней в цифры посмотреть : 6гр на см2 то это 0.006атм в ! кг 1000гр одна атмосфера это 1кг на см2  но в то же время 6гр помноженные на скорость в квадрате и деленные на два, это уже кинетическая энергия, небольшая, но как видно достаточная, а такое давление 0,006атм не требует отсутствия зазоров тем более воздух упругий , уменьшается трение растет кпд и перетекание никак не влияет , кстати по этой причине дальнобойная артиллерия отказалась от нарезного боезапаса и перешла на ,,оперенный выстрелы,, со стабилизатором и гладкий ствол

таким давлением, конечно, можно пренебречь...только я как-то пропустил - откуда такие данные? интуитивно, какбэ, понятно, что давления должны быть небольшие...но чтобы на столько небольшие?

bazzl,
я же писал вес поршня не более 6гр  на площадь поршня 1см2 подобрано опытным путем для этих параметров

и скока стоит? и почему их никто не копирует?

Чертеж и параметры в студию.

Здесь нет компрессора, а генератор колебаний для приведения возвратно поступательному движению массы  вохдуха, изготовленый из компрессора, а компрессор накачивает воздух, а здесь никто ни кого не накачивает а толкает и тягает, туды и сюды.

Это камера дает такой звук в реальности мотор работает не громко сам штихель долбит, я же и грузик до 5гр убавил был вообще 7гр но так долбил , диаметр ствола итальяшки 13мм тянет и на 7гр но показалось лишку, это же просто наглядное пособие , идея а каждый себе сотворит
