Развернуть ⇓

добрый вечер
если сделать аффинаж таким способом
http://www.youtube.com/watch?v=J60qb3C5F_8
но вместо гидразина добавлять железный купорос все пройдет также гладко???

lbe777,
так же гладко..... Вот правда по ссылочке - золото не вышло 99 % как у них в описании.... Видно что с примесями...... со многими примесями.....

можете подробно объяснить, что мне делать, а то уже от всего прочтенного каша в голове
ЦВ уже 2 суток стоит бродит))) и от этого не легче
осаждать собираюсь железным купоросов, больше ничего достать не получается.

lbe777,
залить отходы царской, подождать пару суток, разбавить водой полученый растовр(а еще лучше перед разбавлением прокипятить). Далее профильтровать. Отдельно растворить железный купорос в воде (приготовить насыщенный раствор). Далее в золотосодержащий растовр приливать железный купорос до прекращения выделения осадка (все почернее - довольно сложно будет заметить это, но все же можно). далее остоятьь жидкость. Осадок отфильтровать, промыть водой. Дажее прокипятить в соляной кислоте (!). потом опять водой и сушить. После сплавить в тигле.

спасибо огромное
гдето читал что разбавленный железный купорос лучше добавлять в горячий раствор ЦВ или не важно?

lbe777,
не важно... но должен быть избыток желехного купороса  -что бы полностью нейтрализовал и азотную кислоту из царской. Можно его расворять в горячей воде...

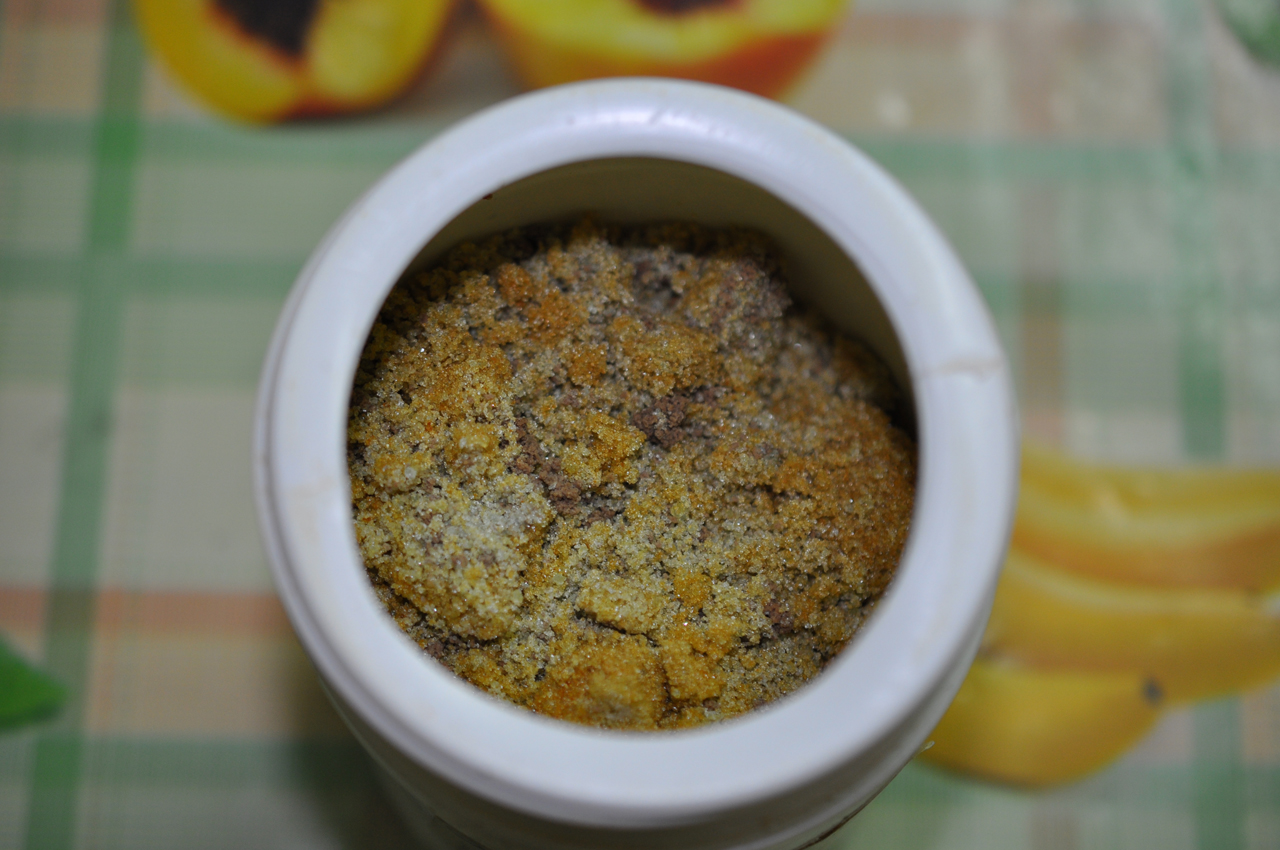

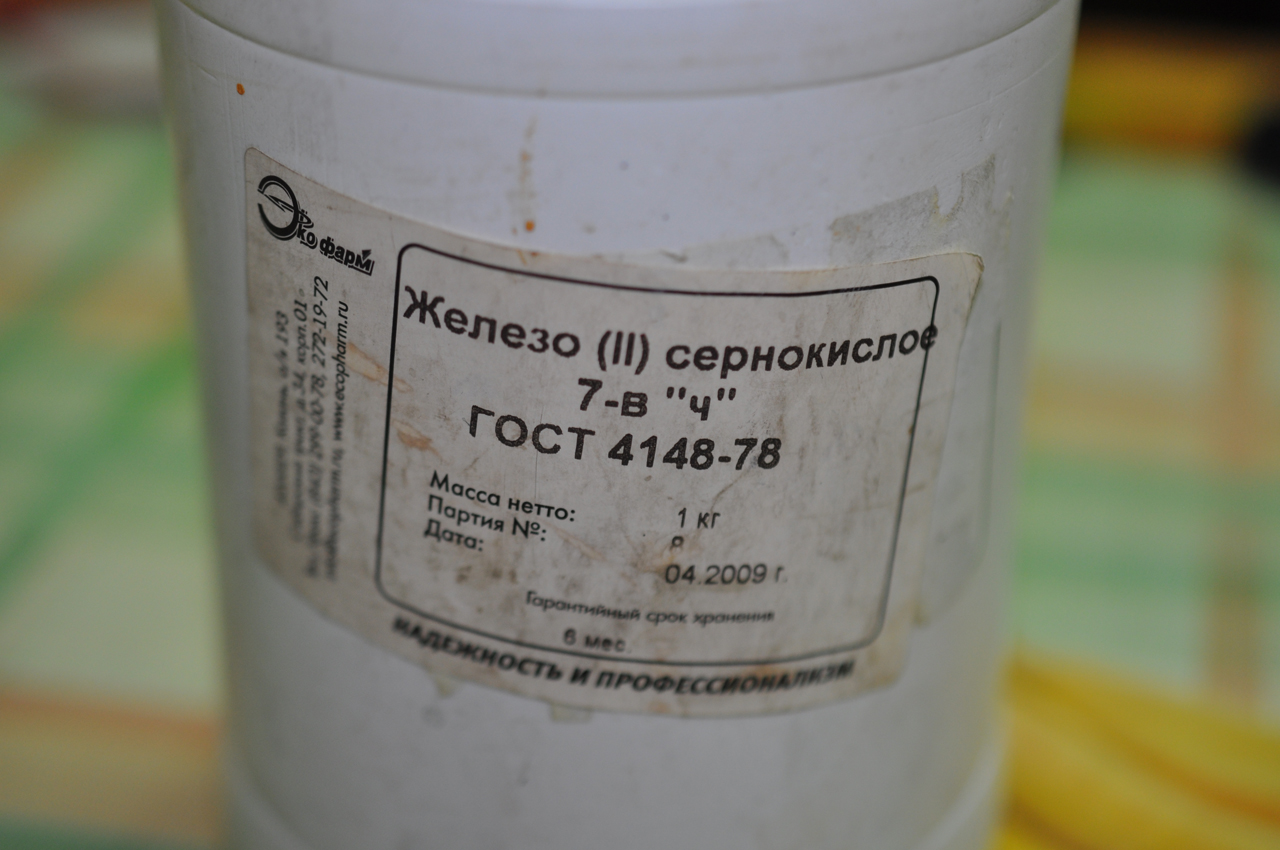

скажите, пожалуйста, а железный купорос может со временем испортиться? был у меня этот реактив, правда давнишний. а тут делал аффинаж с цв. попытался растворить железный купорос в воде. получилась бурда буро-ржавого цвета. оставил посуду на время. когда раствор отстоялся получилась прозрачная жидкость с осадком. этой жидкостью попытался осадить золото-ничего не вышло. вот я и думаю-может купорос протух? по фоткам в интернете железный купорос имеет голубой цвет. а у меня в банке какой-то ржавый. завтра сфотографирую.

ravant,
Верхний слой снимите и покажите  что внутри.

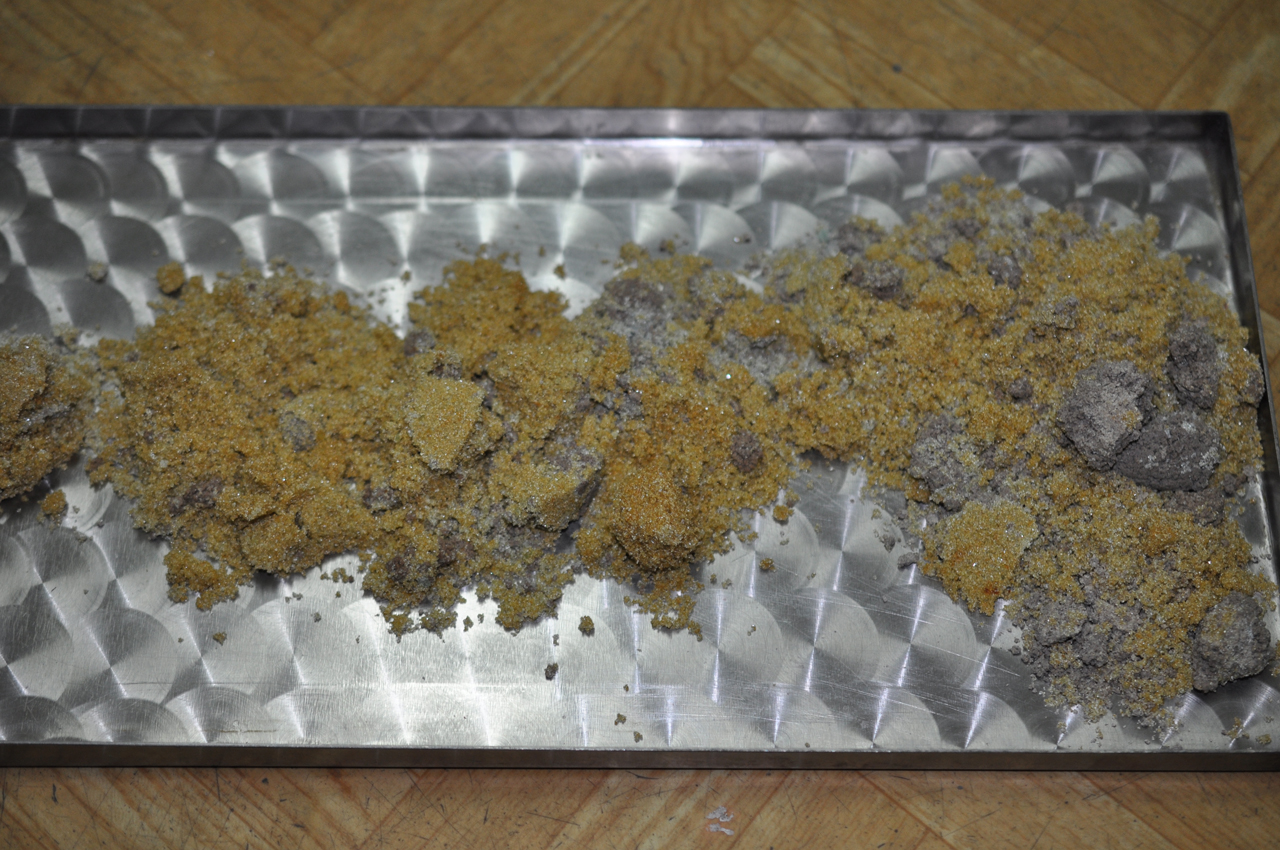

вот-копал в глубину, выкладывал слева направо. то, что желтое-в реальности как мокрый песок, как по цвету, так и по "рыхлости". то, что серое-в реале слегка с зеленцой и плотное. голубого вообще нету.

 в мусорку его.
не годится.

вот так он должен выглядеть.

  От долгого хранения в не герметичной таре, железный купорос видоизменяется и внешне и химически. Его химическая формула становится другой и для осаждения он становится не пригоден. Пробовал несколько раз осаждать золото хлористым железом из горячего раствора - осаждение практически мгновенное и полное, железо формирует более плотный осадок. После достаточно прокипятить осадок в соляной кислоте для растворения и удаления примесей железа. Хлористое железо получалось у меня, как побочный продукт при цементации хлористого серебра железом...

ну хорошо, куплю новый сульфат. а что делать с цв-раствором в который я уже налил этой фигни? если добавить свежего сульфата, золото выпадет? фигня не помешает? а дальше как ее удалить из осажденного золота? еще читал, что от избытка сульфата железа золото снова начинает растворяться, т.е. сульфата должно быть в меру. так ли это?

Я, раньше, когда что-нибудь напартачу, неудачный результат нагреваю и бросаю туда толстую алюминиевую проволоку. Для форсирования процесса бросаю в раствор щепотку мета-бисульфита натрия - реакция сразу активизируется...К стати, этим реактивом очень хорошо восстанавливать золото... Цементация алюминием идет долго - и на следующий день видно легкое пузырение...раствор становится прозрачным, слегка зеленоватым (у меня)...

Вопрос собственно,по аффинажу.
В середине 80-х годов занимались позолоченными корпусами от часов.Было всё просто.
На одном из заводов под хорошей вытяжкой вытравливали всё азоткой, котороя и сейчас есть в достатке.
Там вытравливалась медь .
Сейчас по случаю досталось много микросхем и транзисторов в которых есть "рыжьё".
Пробовал раскуроченные микросхемы и транзисторы кидать а азотку на пополам с водой.но реации почти никакой.
Из какого же сплава они сделаны?Ц.Воды нет. Есть только азотка ХЧ.
Чем можно вытравить эти выводы полупроводников что бы осталось Au?
Именно вытравить а не растворить.
Заранее спасибо за любые ответы.

Корпуса радиодеталей могут быть изготовлены из платинита или ковара, одна азотка их растворяет плохо.Такие детали я заливаю смесью: 1часть азотки, 1 часть серки и 3 части воды. Реакция начинается почти мгновенно. Осторожно - после разогрева реакция становится очень бурной - нужен запас по объему реакционной емкости, что бы предупредить выплеск. Когда всё успокоится, можно подогреть, но лучше слить раствор и залить новый, если детали полностью не растворились. По окончанию процесса на дне реакционного сосуда будут находиться стеклянные детали корпусов, золотая шелуха и белая муть, если детали были залужены...

Добрый день,спасибо за ответ.
А то я пробовал в разбавленную водой азотку  добавлять понемногу обычной соли.Начиналась реакция ,и добавлялся до того что растворилось всё и Au тоже. (Похоже,что получилась смесь ЦВ)
Теперь попробую ваш рецепт.
Спасибо.

Это верно - азотка + поваренная соль = аналог царской водки...

Господа ювелиры в чём можно хранить гидрозин гидрат ,подскажите если не трудно, заранее спасибо!

Gervic,

Виктор,спасибо.Сегодня опробовал ваш рецепт.
Всё произошло на ура.
