Валерий, просчет моделей в Cam еще одна интересная тема. Вот уж не знаю, почему нет отдельной темы.
Как по мне, пока что, наиболее доступным и понятным Cam для 5-осевиков компоновки как Mira (а они пока все такие для ювелирки), является Mad Cam.

Вообще, описанные вами проблемы и не проблемы особо. Видно, что вы начинаете работать с программой. В реале все подобные вопросы давно решены. Там нет ничего сложного.

Например, чтобы не было засечек на поверхностях, нужно обрабатывать поверхность только один раз и находить такие стыки УП, чтобы они шли по разделительным полосам модели (бортики, границы камней, и т.д.). Правило одной резки. Одна поверхность - одна резка.


Второй немаловажный фактор, хороший специалист нужен. Насколько я вижу, вы раделили процесс моделирования и обсчета УП. Это в корне не верно. Кто моделирует, тот и должен готовить УП. Тогда и модели будут проектироваться под особенности резки и возможности станков. Что сэкономит вам кучу времени как на обсчетах УП, так и на фрезеровке.  Да даже на моделировании сэкономите время. Т.к. для фрезеров не нужны твердотельные модели. Бывает, я вообще реже по пустотелой сетке модели,у которой с обратной стороны ничего нет. Просто достраиваю в Cam дополнительную ограничивающую поверхность и делаю что хочу.
Я вам по опыту скажу, моделирование + обсчет УП должен делать один человек. И точка. Только так можно достичь хорошего результата. А так получается, что у каждого свой маленький участок работы и никто не отвечает за конечный результат. Что и сказывается на результате.
Другой вопрос, что такие " универсалы", это всегда профессионалы своего дела. Которых вы вряд ли найдете безработными. И их крайне немного. Вывод один, только учить, холить и лелеять такого человека. И будет вам счастье.


По темам прототипирования могу много писать и обсуждать тонкости и детали. Но не всегда есть время. Как вы понимаете, нужно работать, а не сидеть на форуме.

RP-design,
Я собственно не про эти засечки спрашивал. Меня интересуют глюки из 5xtra. Там другие приколы. Все равно спасибо

Да ладно Вам, я всего лишь и хочу, чтобы народ косяки MIRA здесь открыто обсуждал и фотки выкладывал. Так будет честно - а поливать грязью, не разу не прикоснувшись - много ума не надо. Заметьте - лично я в других темах, где обсуждаются другие станки - не считаю нужным постить, потому как ничего объективно о них не знаю. Вы же эксплуатируя совсем другой станок - знаете все о MIRA наверное,  причем о последней.

ювелир12345,
Еще один вопросик - ВЫ СВОИМ СТАНКОМ ДОВОЛЬНЫ?

RP-design,
Привет.
Я так же разделил в своем отделе моделирование и программирование.
Просто Я знаю как нужно смоделировать изделие под резку,а программист выполняет типовые задачи в автономном режиме, а не типовые моменты я ему устно даю ЦУ.
У меня высвободились руки и я успеваю больше изделий смоделировать  и сдать восковок в литье.

OsinValeriy,
Поверьте , знаю,  не по наслышке и эвок и 5-ую и 6-ая пришла, посмотрим))) Скажу больше 5-ую была возможность разобрать и заглянуть изнутри. Своим станком доволен ,даже очень, есть много  весомых аргументов в его пользу.

ювелир12345,  Искренне рад за Вас и Ваших клиентов и желаю творческих успехов. А то чудь было не связал Вашу критику с тем, что Вы не купили  MIRA, и Вам пришлось разочароваться другим приобретением. Думаю другие участники обсуждения также за Вас порадуются.  Вопрос  - проясните, что такое 5-я и 6-я. Я что-то пропустил, или Вы владеете инсайдерской информацией?

ювелир12345, Я Вам также искренне желаю, не тратить энергию на негатив - а найти сил и слов - поддержать отзывами и рекомендациями производителя своего станка - он действительно заслуживает этого - хотя бы за то, что не стоит на месте. Только наверное не в этой теме - так, как все таки ...

Новые приспособления к Звоку были сделаны для меня и под новые проекты в 2015году.
Так же было предложено, сделать новый удлинённый стол и сдвинуть мотор на 100мм влево и приподнять.
Идеален был бы вариант,менять столы по мере надобности со всеми прибамбасами.
Возможно к следующёй выставке компания NS СNС  разработает и сделает этот стол .
А может быть и новый ЭВОК.
В конструкциях станков много чего меняется,благодаря предложениям пользователей.
Открытая архитектура новой Миры. При покупке Миры в своё время .я тоже отказался от скафандра.
И сделал защитный экран,который поворачивается на штативе и закрывает от летящих брызг .
Но всё .что касаемо железа компания дорабатывает и улучшает.
А вот по поводу МАДКАМА,эта проблема лежит глубже.
Так как, создателю этого чудного софта,денег больших не приносит.  И то что,он исправил,доработал в новой версии МадКама заслуга компании NS CNC.
Возможно ,я мог бы сказать здесь гораздо больше, но не буду. Я рад тому ,что хоть создатель исправил прежние ошибки и улучшил софт под требования станка Мира.
Подчеркну для Миры.
И своими 2 станками МИРА и ЭВОК я доволен. Не доволен ,тем что нет времени на эксперименты.
А в последнее время стал понимать ,что 4 фрезера для меня много. Возможно возраст и нагрузки, так как всю работу от начала модели и до финиша  в металле выполняю сам.

Дмитрий Юрьевич, если найдете время посмотреть эту тему, обратите внимание - народ жалуется, что я здесь работаю за еду. Не порядок - примите меры !!!    Да мы действительно - общаемся (с Дмитрием) - насколько позволяет время и объект обсуждения. Как и все пользователи MIRA и EVOC.   И я считаю замечательным фактом, что этот человек находит время ответить каждому своему клиенту.

 OsinValeriy,
Сори ,что то попутал с просони, мира вторая и третья. Негатива кстати нет, зря Вы так думаете. Просто обоснованная критика пользователей с коими я общаюсь. Они видимо стесняются высказываться здесь, дабы не навлечь на себя проблем, со всеми вытекающими.

ювелир12345,  А понятно - хорошо, здорово, что все прояснилось. Вы только им скажите (пользователям, которые стесняются) - пусть обязательно напишут - ведь не дело - утаивать проблемы - кого-то уберегут от неоправданных трат. И в NS-CNC рады будут обратной связи.

ancher 72,  приветствую Вас. 5xtra - замечательный модуль, способный сэкономить кучу времени - хотя и не лишенный глюков. При его цене - сомневаюсь, что он денег не приносит - не продавался бы - наверное  бы ЦЕНУ снизили.  Глюки видимо все равно будут исправляться. Да и к ним привыкаешь, примерно на третий день появляются навыки, как их обходить. А в том, что пользователи MIRA, в стоимости станка получают и 5xtra - это конечно большая заслуга NS-CNC.

Я бы посоветовал представителям мира на сайте не так примитивно хвалить свой товар как это делает OsinValeriy  ) Просто обидно что за лохов держат такой низкопробной рекламой

xgecnc,
Вы бы придержали свои поспешные выводы при себе!
Валерий просто новый пользователь станка (это стопроцентная информация, т.к. я лично был на выставке и имел удовольствие на протяжении нескольких дней с ним общаться), у него много положительных эмоций, которыми он решил поделиться с другими людьми. Отсюда я делаю вывод, что лоха Вы из себя делаете сами...

OsinValeriy,

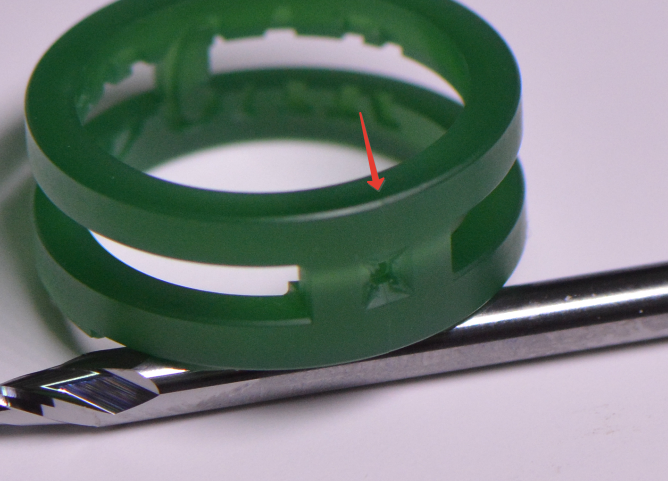

Посоветую вам шов убрать вниз изделия, сам столкнулся с такой проблемой, (при резке по двум линиям, двигается по двум осям, если будет резка  с движением одновременно по трем, шов будет еще больше, как вариант ноль по Z ловить более тщательнее или менять стратегию) тем более у вас он  идет через камень, будет заметно, и еще вопрос, если можно, почему бы просто 5Х стратегией не воспользоваться для резки такого кольца?

Еще - один сомневающийся - ПРИВЕТ. Я не рекламщик. Я инженер по эксплуатации. Даже не не разработчик - плохо учился наверное. Поэтому сори, за низкий уровень пиара. А насчет ЛОХОВ - так это вы правы. Лучше купить девайс, даже по внешнему виду которого очевидно, что проект находится на стадии макетирования и мог с таким же удовольствием быть представлен публике ну например в фанере - хотя лучше вообще в виде модели SolidWorks или Inventor, а  схемотехнику в Proteus ну либо ввиде даташита к контроллеру. (там можно было бы посмотреть как ЭТО будет работать за ВАШИ деньги например). ДАВАЙТЕ ФАКТЫ - и будем здесь обсуждать, можно ли что-то улучшить или исправить в полевых условиях, либо необходимо составлять публичные рекламации в NS-CNC.

Samson,
спасибо за подсказки, такие вещи долго здесь хранятся - и действительно многим помогают и будут помогать. Про шов я понял еще в тот момент когда наблюдал за резкой. Там помимо этого еще и кусочек воска (при последних проходах) отлетел не будучи снят фрезой.  Насчет 5X - Ваша правда - потому как сейчас начинаю приходить к пониманию, что многое, что пытаешься сделать при первоначальном освоении - оказывается совершенно не нужным. Ну например, как оказалось некоторые прямые грани - не то, что не нужны а даже иногда вредны. Потому как после литья грани эти могут вогнуться отрицательно. И обработать ювелиру, наверное легче  механически лишний металл, чем добавить недостающий. Я с этим вопросом знаком поверхностно - поэтому сори. Видимо одной из компетенций начинающего разработчика УП со временем должна стать именно способность определять на глаз при разработке общей стратегии - НЕОБХОДИМОЕ И ДОСТАТОЧНОЕ - но на это понадобиться время. Мой же интерес к 5xtra скорее познавательный и добровольный потому, как я уже писал здесь, что разработка УП в мои обязанности не входит. По мере наличия свободного времени я буду что-нибудь типовое резать, считать УП, пробовать какие-нибудь нестандартные приемы - быть может что-нибудь получиться интересное. Лично мне это занятие показалось увлекательным и достойным, чтобы потрудиться в приобретении сего навыка. Кто знает как жизнь повернется. Если люди здесь не против, я и дальше буду выкладывать фотки - и очень буду рад критике, надеюсь не я  один. Руководство вряд ли разрешит мне выкладывать фото новых моделей, которые дополняют основную коллекцию - наша компания не занимается прототипированием на сторону. Хотя быть может я и не полностью с этим согласен. Лично ВАМ еще раз огромное спасибо, что нашли время для полезной критики.     99% процентов сложности в процессе приобретения какого либо навыка, скрывается в невозможности публично и внутренне признать совою врЕменную безграмотность. Лично я, пытаясь что-то освоить всегда покупаю книжки для Чайников по интересующей меня тематике.  Так, что огромный привет от ДИЛЕТАНТА. Искренне

И еще насчет 5xtra -  в любом случае домкрат с балонником в заводской смазке и нетронутой упаковке в багажнике  - лучше, чем протянутая рука на трассе ЧИТА-ХАБАРОВСК в сорокаградусный мороз. Пусть будет - есть не просит.

Какой шаг и скорость шпинделя?
