На днях появились фото нового станка NS CNC Mira-MILL




Развернуть ⇓





zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Пользователь
Регистрация: 11.12.2012 Откуда: Самара Сообщений: 307 В друзьях у: 2 Голосов: 90 / 10 |
Добавлено: 11.01.2014 10:37:58
На днях появились фото нового станка NS CNC Mira-MILL
Развернуть ⇓
![]() ![]() ![]() ![]() ![]()
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
|
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 07:56:29
|
||
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 07:58:42
|
||
Offline |
|
Пользователь
Регистрация: 08.09.2007 Сообщений: 102 В друзьях у: 0 Голосов: 5 / 0 |
Добавлено: 16.12.2014 08:04:21
не ту страну назвали Гондурасом.....
|
||||
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 08:15:17
Samson,
Спасибо - попробую |
Offline |
|
Пользователь
Регистрация: 08.09.2007 Сообщений: 102 В друзьях у: 0 Голосов: 5 / 0 |
Добавлено: 16.12.2014 08:55:35

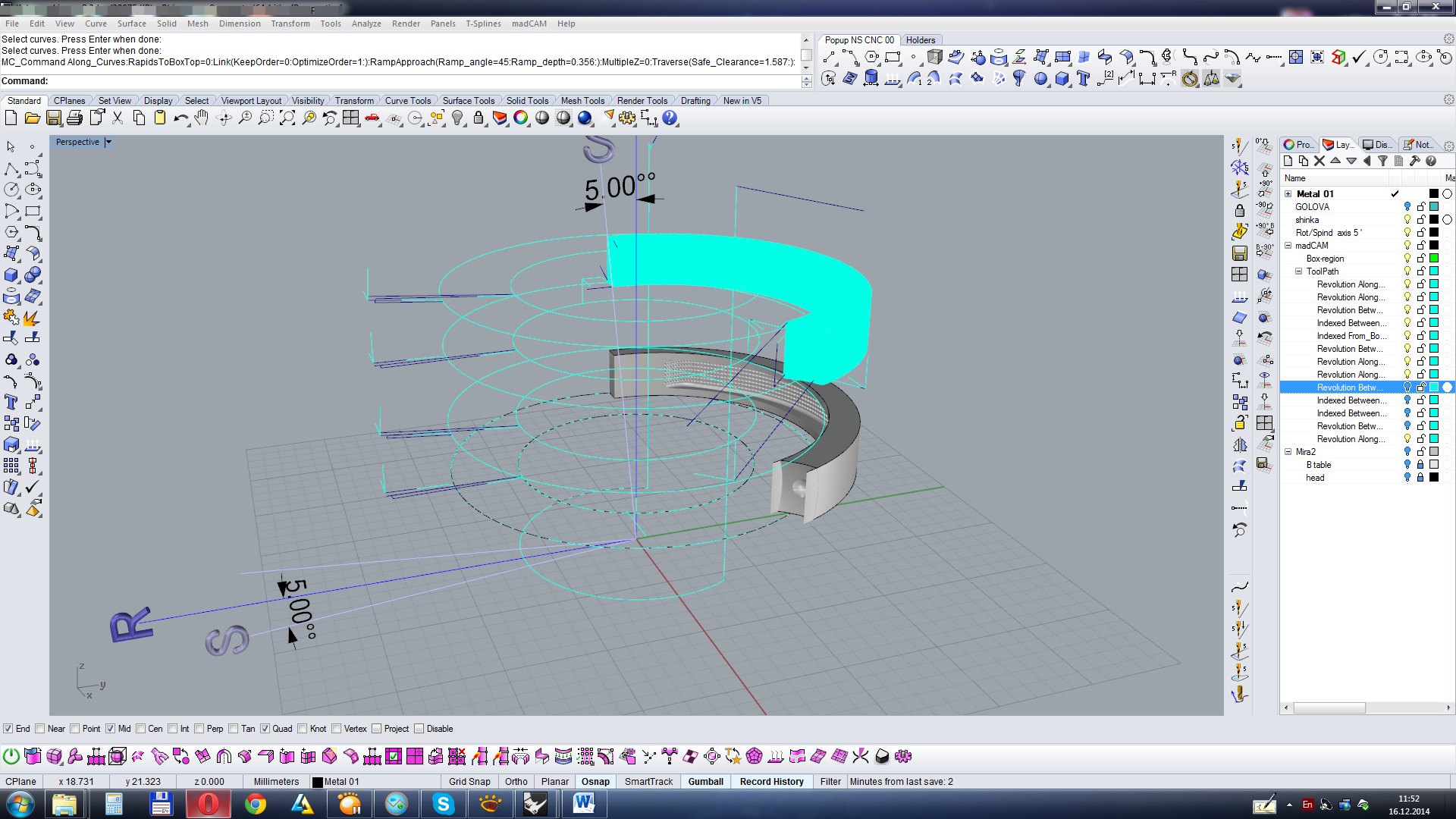

![]() Вот пришлось шинку разрезать, выборка глубокая, две половины за раз
не ту страну назвали Гондурасом.....
|
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 09:06:41
Samson,
послушайте - а если все-таки попробывать - подобраться с двух сторон - но в месте стыковки создать вспомогательную поверхность, которая как бы будет уводить фрезу от основной, надо бы попробовать - тем более скоро должны подойти из Канады новые фрезы, которые позволят забираться глубже и под более острым углом к оси B без сильного ослабления воска |
Offline |
|
Пользователь
Регистрация: 08.09.2007 Сообщений: 102 В друзьях у: 0 Голосов: 5 / 0 |
Добавлено: 16.12.2014 09:10:58
OsinValeriy,
Изменено:
не ту страну назвали Гондурасом.....
|
||
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 09:18:09
Samson,
Понятно, а все-таки существует способ получить внутреннюю поверхность, обработанную с разных сторон со стыком УП без видимых засечек. Я так понимаю точность станка здесь не причем. Много других факторов. Различное удаление стружки материала под разными углами. КОНЕЧНОСТЬ как таковая в точности расчетов УП самой CAM средой. Да и станок все равно на пять микронов не настроишь, хотя ПОВТОРЯЕМОСТЬ позволяет. А 10 микрон ( если это четкий стык) видно. Может быть этого и не нужно - но все таки? |
Offline |
|
Пользователь
Регистрация: 07.10.2010 Откуда: Тюмень Сообщений: 154 В друзьях у: 2 Голосов: 105 / 5 |
Добавлено: 16.12.2014 10:28:22
Всем доброго дня!
Насчёт критики станков,дабы не навлечь проблем. Мне непонятна. Так как,последний раз когда у меня на Эвоке ось Z не захотела уходить в хоум позицию, я перетрёс весь станок,прозванивал и менял платы. Но проблемы не нашёл. После этого,я только начал беспокоить компанию NS CNC. В 4 утра звонок по скайпу от Василия(техподдержка). Объясняю проблему,они весь мозг сломали,чтобы найти в чём проблема. Посовещавшись решаем снимать переднию панель осиZ где крепится шпиндель. Разобрал ,но ничего не нашли опять . Пока я не сходил за фонариком и бинокулярными очками. Проблема решилась мгновенно. Оказывается пластиковый хомут(для скрутки проводов) лежал на полке оси Z. Он то и не давал уходить оси Z в хом позицию. Смеялись все вместе. Как он туда попал,ведь станок ещё вчера работал исправно. Смазка станка,чтобы он исправно работал. Если хотите ,чтобы ваше оборудование исправно работало смазывайте все трущиеся части станка веретённым маслом,каждый день . Не используйте силиконовую смазку. Первый раз мой Эвок сломался,тогда когда я шпарил заказы для Олимпиады Сочи. На утро, злополучная ось Z пролетала в низ на 10 мм,хотя станок за день работал исправно. И каждый день перед началом работы я смазывал силиконом. Итог сгорела плата драйвера. После этого я начал использовать веретенное масло. Утром перед началом работы станка пару капель масла в нужные места. И ваш драйвер не сгорит.
AndreyChernyh
|
Offline |
|
Пользователь
Регистрация: 29.07.2014 Откуда: Ванкувер Сообщений: 148 В друзьях у: 0 Голосов: 169 / 0 |
Добавлено: 16.12.2014 10:44:25
Эксперименты на Мире.

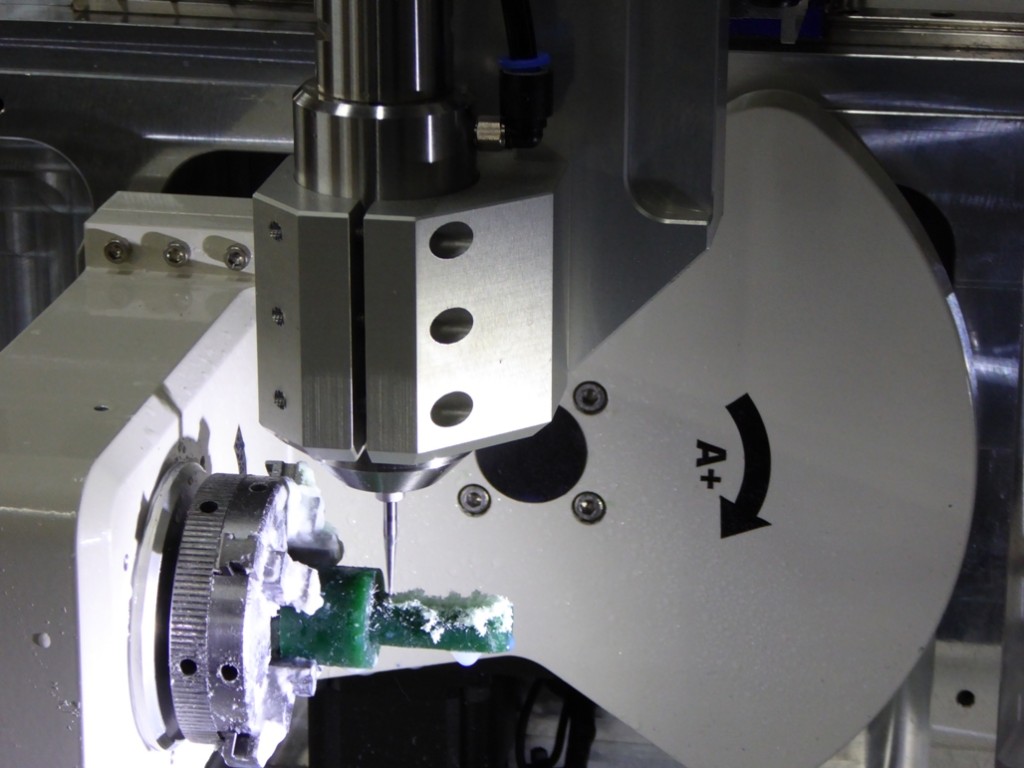

На этой Мире установлен один из самых дорогих и высокоточных шпинделей Nakanishi E3000 с пневматической авто-сменой фрез. Его цена около 5 000 дол. Скорость 50 000 об\мин. Работает исключительно тихо и очень мощно. Его основное применение для высокоточной фрезеровки твердых материалов и металла. Пока на фото эксперименты с обычным воском. ![]() |
Offline |
|
Пользователь
Регистрация: 07.10.2010 Откуда: Тюмень Сообщений: 154 В друзьях у: 2 Голосов: 105 / 5 |
Добавлено: 16.12.2014 11:01:45
Если сгорела плата драйвера.
Открываем заднюю крышку,с малой платы рядом стоящей(оси Y) перекидывает провода на плату оси Z. Далее заходим в программу и меняем настройки (Config) Запускаем станок , работаем и ждём когда придёт новая плата драйвера. По электричеству. Сетевое напряжение должно быть стабильным. позаботьтесь хорошим стабилизатором или бесперебойником. У меня стоит инвертор на 4 АКБ батареях в 400А/ч. Скачки напряжения в сети приводят к остановке шпинделя и поломке фрезы. Подробнее можно прочитать о бесперебойной системе для ЧПУ станка здесь. Буквально на днях нашёл стабилизатор сделанный в г Новосибирск. хочу приобрести.
Изменено:
AndreyChernyh
|
Offline |
|
Пользователь
Регистрация: 08.09.2007 Сообщений: 102 В друзьях у: 0 Голосов: 5 / 0 |
Добавлено: 16.12.2014 11:05:26
не ту страну назвали Гондурасом.....
|
||
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 11:06:58
ancher 72,
Сколько стоит этот инвентор и где? У него всегда двойное преобразование? |
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 11:57:27
|
||
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 12:57:48
ancher 72, нашел описание МАП ЭНЕРГИЯ SIN. Судя по этому описанию - обычный бэк ап. Без двойного преобразования. Про синусоиду вообще не обнаружил, хотя возможно и пропустил чего. Может быть за те деньги которые просят - все таки IPPON INNOVA лучше будет. И Аккумуляторы в комплекте. ИМХО. Хотя с нынешним курсом IPPON на 2000 волт/ампер (эффективная 1800 ватт) стоит 41000
|
Offline |
|
Пользователь
Регистрация: 11.12.2012 Откуда: Самара Сообщений: 307 В друзьях у: 2 Голосов: 90 / 10 |
Добавлено: 16.12.2014 13:50:48
Нашему станку почти два года, раз в год промазываю подшипники смазкой SKF, а винты силиником (ну и раз в месяц подбрызгиваю силикона). Ничего страшного не происходит. А недавно довелось столкнуться с проблемой на EVOC (не наш), который был приобретен с выставки, и который смазывался маслом. суть в том что при мелких шагах по Y, шаг проскакивал. на выключенном станке очень тяжело было провернуть винт. В итоге разобрал, промыл, смазал. Работает на ура. Может я чего-то не знаю, поправьте и просветите если что.
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
|
||
Offline |
|
Пользователь
Регистрация: 07.10.2010 Откуда: Тюмень Сообщений: 154 В друзьях у: 2 Голосов: 105 / 5 |
Добавлено: 16.12.2014 13:59:45
4. On-line
Самые важные элементы При выходе из строя инвертора или его перегрузке, срабатывает переключатель (размыкается линия "инвертор-нагрузка" и замыкается линия "байпас-нагрузка") и нагрузка продолжает питаться от сети. Выпрямитель продолжает 3. On-line П работе от Работа Если напряжение на входе
AndreyChernyh
|
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 14:40:56
ancher 72, спасибо за информацию, в любом случае нужно пробовать, сейчас станок подключен через IPPON SMART 2000 - покупали ранее для солида. По описанию, которое вы предоставили - примерно тоже самое. Но проблем с "плаванием" частоты вращения шпинделя он не решает. У нас действительно поганая сеть, причем не только по амплитуде, но и по форме сигнала - вот почему я спросил про двойное преобразование - хотя честно говоря странно, что частотник шпинделя так себя ведет. Он же и сам инвертор и схема стабилизации генерации синусоиды должна быть прецизионная. Хотя я сталкивался с такими ситуациями, когда помехи пролазят в цепь выпрямленных 300 в после фильтров и влияют на работу и ШИМ- контроллера, появляясь в цепи обратной связи, и в цепь стабилизации частоты. У нас от той-же сети работает корейский ручной шпиндель ( им делают алмазку ювелиры вручную) - примерно такой по-моему стоит на стриже. Я не замечал у него этих проблем. Хотя там есть другая - опорный подшипник - греется. Его покупали в Клио - там тоже подтвердили присутствие этой проблемы.
|
Offline |
|
Пользователь
Регистрация: 07.10.2010 Откуда: Тюмень Сообщений: 154 В друзьях у: 2 Голосов: 105 / 5 |
Добавлено: 16.12.2014 15:16:32
При всех возможностях ваш бесперебойник,не сможет работать на автомобильных АКБ и генераторе.
Я имею такую возможность и даже добавить дополнительные АКБ не разбирая Инвертор. Стоят у меня IPPON ( 4шт)на 6 компах и 2 Роландах 40 но меньшей мощности от 1.500до 2000вт. Они и пропускали помехи сети. Роландам, хоть бы что. А Мира шпиндель отключила. Так я испортил несколько раз фрезы и работу. Благо я работаю дома и всё подконтролем. Успевал прибежать иногда. Но фрезе та копец! Сеть гост у многих в России не держит. А если, как у меня куча новостроек котеджей. Копец нервам. Последние отключения были в начале месяца морозы. Вы не поверите сколько раз вырубался свет. Через каждые 30 -20 минут в течении дня. Было такое впечатления,что у нас война,как на Украине. Готов был застрелить энергетиков. Но одно меня успокаивало,что в мастерне у подключенных станков без проблем все работало. А тем временем, Мира делал свои работы по фрезеровке. Сетевое напряжение скакало, как заяц по полю. Единственное .что утром следующего дня изменил нижний порог включения от сети. А то от таких перепадов работала вся система только от АКБ батарей и не успевала их заряжать. Так как сеть была 180V, а у меня нижний порог 205V. 1 фото показания Мапа ,я их вывел на свободный монитор К Роланду. 2 фото мастерня ода сторона стены 15 метров. 3. офис под моделинг с 3 компами.
AndreyChernyh
|
Offline |
|
Пользователь
Регистрация: 12.12.2014 Сообщений: 345 В друзьях у: 4 Голосов: 178 / 10 |
Добавлено: 16.12.2014 15:35:21
ancher 72, хотел плюс поставить, да что-то иконки не активны, хотя авторизован - появятся обязательно поставлю. А прикольно, что по делу разговоры пошли. Я даже не выхожу - работаю и посматриваю, что появляется. Я тут новенький - другие темы посмотрел - посмеялся от души - люди отжигают - хотя наверное ничего удивительного - с бубном за день вокруг станка напляшешся к вечеру петь или выть начнешь
|
